Renseignements généraux Plaque de cuisson à induction

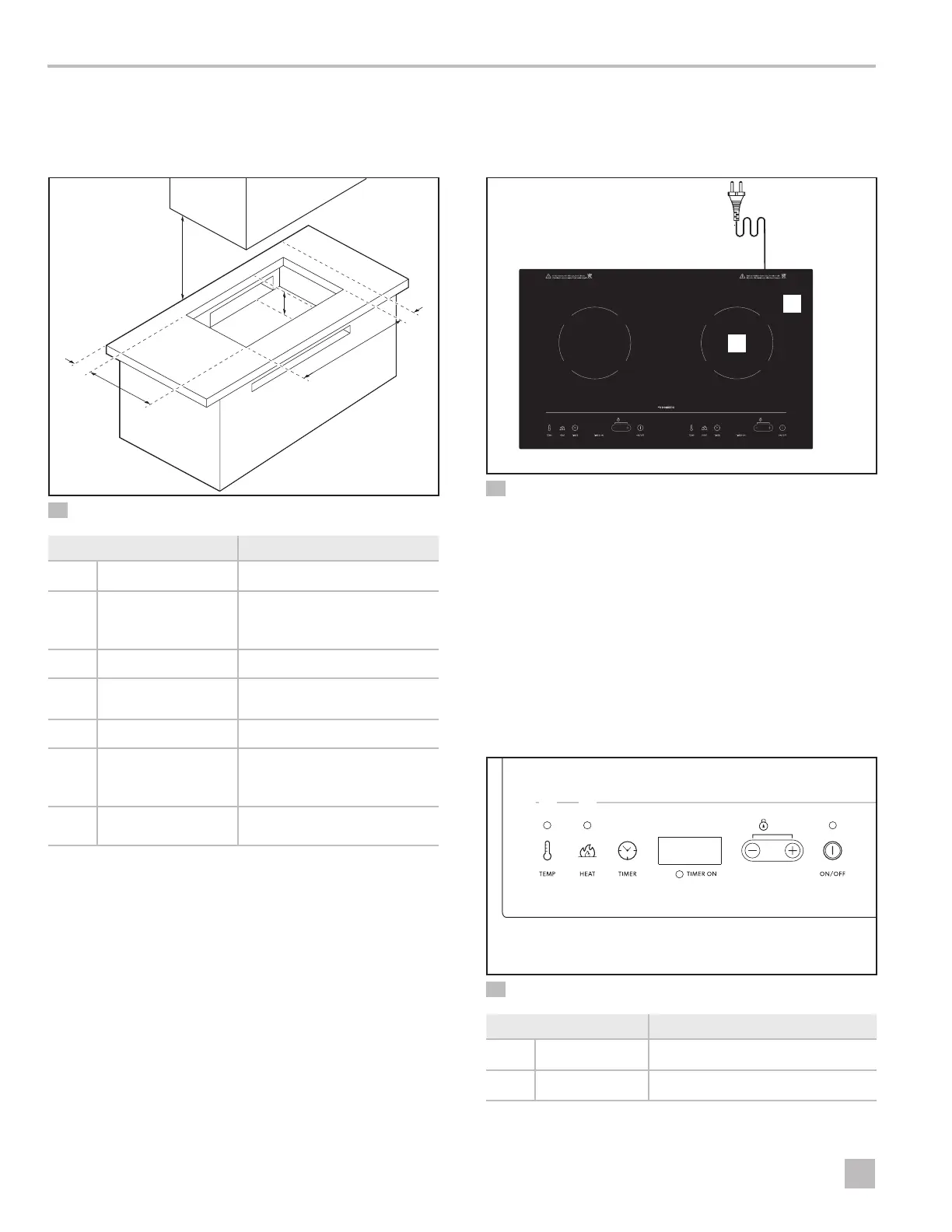

3.2 Dimensions et dégagements
Cette section fournit les dimensions de la découpe et les
mesures pour le dégagement minimum de l’installation.
qq
uu
r
tt
ee
yy
ww
ww
1 Dimensions et dégagements minimums
Dimension Description
q
30po (762mm) Dégagement minimum
w
1po (25mm)
Distance minimum entre la
plaque de cuisson et un mur
ou une armoire
e
14,2po (361 mm) Largeur de la découpe
r
8po (203mm) x
1po (25mm)
Dimensions de découpe de
ventilation avant
t
23,3po (592 mm) Longueur de la découpe
y
6po (152mm)
Distance minimum entre la
plaque de cuisson et une
surface
u
1,2po (30mm) x
20po (508mm)
Dimensions de découpe de
ventilation arrière
3.3 Composants
Cette section détermine les composants de la plaque de
cuisson principale.
r
e
w
y
t
q
2 Plaque de cuisson
q
Alimentation d’air
r
Plaque de
céramique
w
Panneau de commande
t
Cordon
d’alimentation
e
Endroit de cuisson
y
Évent
3.4 Panneau de commande
Cette section décrit les commandes de la plaque de
cuisson
q e tw yr
o
as
i
u
3 Panneau de commande
Nom Fonction
q
TEMP Active le mode de température
w
HEAT (chaleur) Active le mode de chauffage
