24

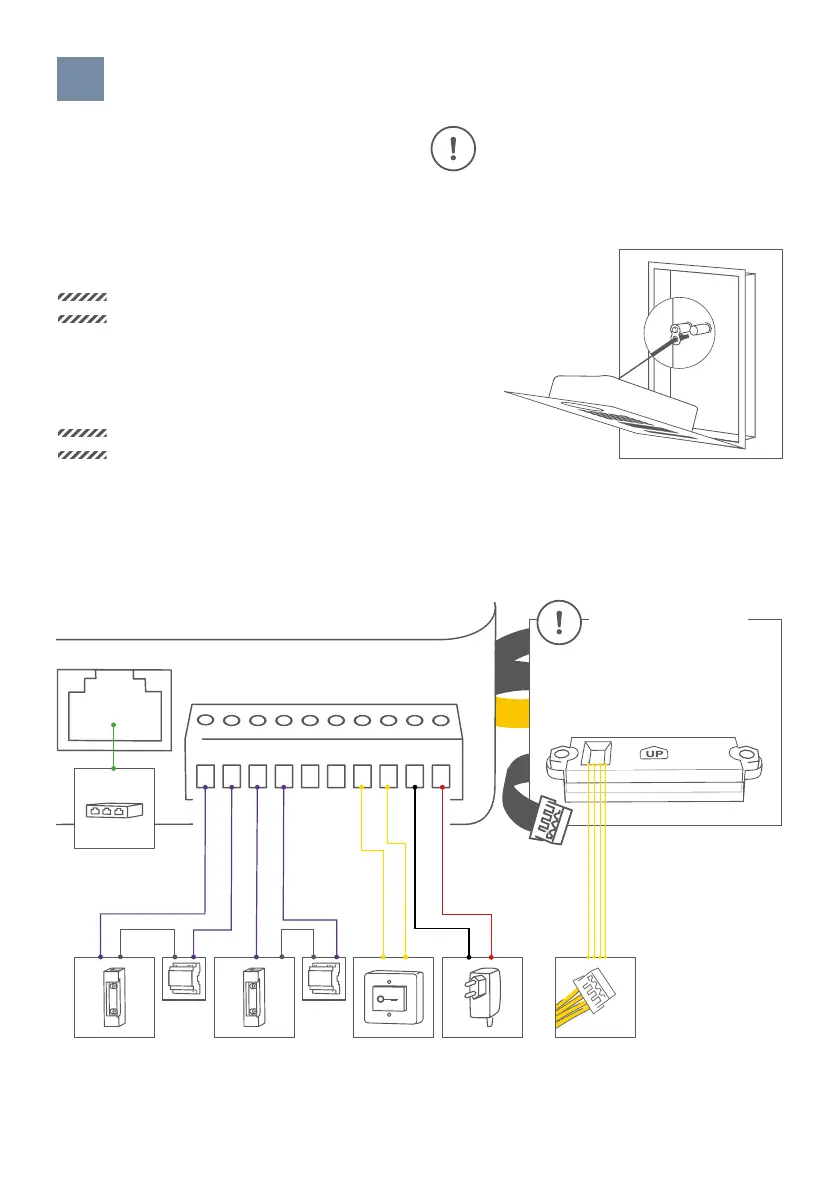

Sie können die Nylon-
schnur ver wen den, um die
Frontblende temporär am
Montagerückgehäuse zu
befestigen, während Sie die
Kabel und Drähte mit dem
Gerät verbinden.
DOORBIRD D21x
Nur relevant für Geräte
mit Ruftaste(n).
4 Pin
Jede Premium Soft-Touch
Ruftaste ist mit einer
Buchse ausgestattet.
REL REL VDCEXT
GERÄT ANSCHLIESSEN
Das Gerät verfügt für ein komfortables und sicheres
Anschließen der Kabel und Drähte über beschriftete
Anschlussbuchsen. Sie können jetzt alle erforder-
lichen Kabel und Drähte mit dem Gerät verbinden.
Entfernen Sie bitte die Kabel und Drähte von den
Anschlussbuchsen des Geräts, die Sie nicht benötigen.
Entfernen Sie etwa 5 mm der Isolierung am Ende der
Drähte, die Sie an den grünen Schraubklemmenblock
anschließen möchten.
NOTICE
Bitte gehen Sie sorgsam beim Anschluss der
Kabel und Drähte vor, ein falscher Anschluss
kann das Gerät zerstören. Drähte ohne
Isolierungen dürfen nicht aus dem grünen
Schraubklemmenblock herausragen, dies
kann zu einem elektrischem Kurzschluss
und zur Zerstörung des Geräts führen.
NOTICE
Die gelben, grünen und roten Kabel, die
seitlich aus der elek trischen Haupteinheit
herausgeführt sind, dürfen nur zum Anschluss
von Komponenten verwendet werden, die
hierfür von Bird Home Automation zertifiziert
sind.
Behandeln Sie die Frontblende mit Vorsicht.
Die Oberfläche der Frontblende könnte
zerkratzt oder anderweitig beschädigt werden,
wenn diese während der Installation unvor-
sichtig behandelt wird.
