1) Plusieurs LED de
vision nocturne
2) Vidéo HDTV
3) Microphone
4) Capteur de luminosité
Pour le mode vision
nocturne
5) Vis de sécurité
6) Haut-parleur
7) Lecteur RFID
8) Capteur de mouvement
Face avant
9) Module info
10) Clavier (keypad)
L’éclairage agit en
même temps
comme LED de
diagnostic
11) Bouton d’appel
éclairé avec
plaque nominative
L’éclairage agit en
même temps comme
LED de diagnostic

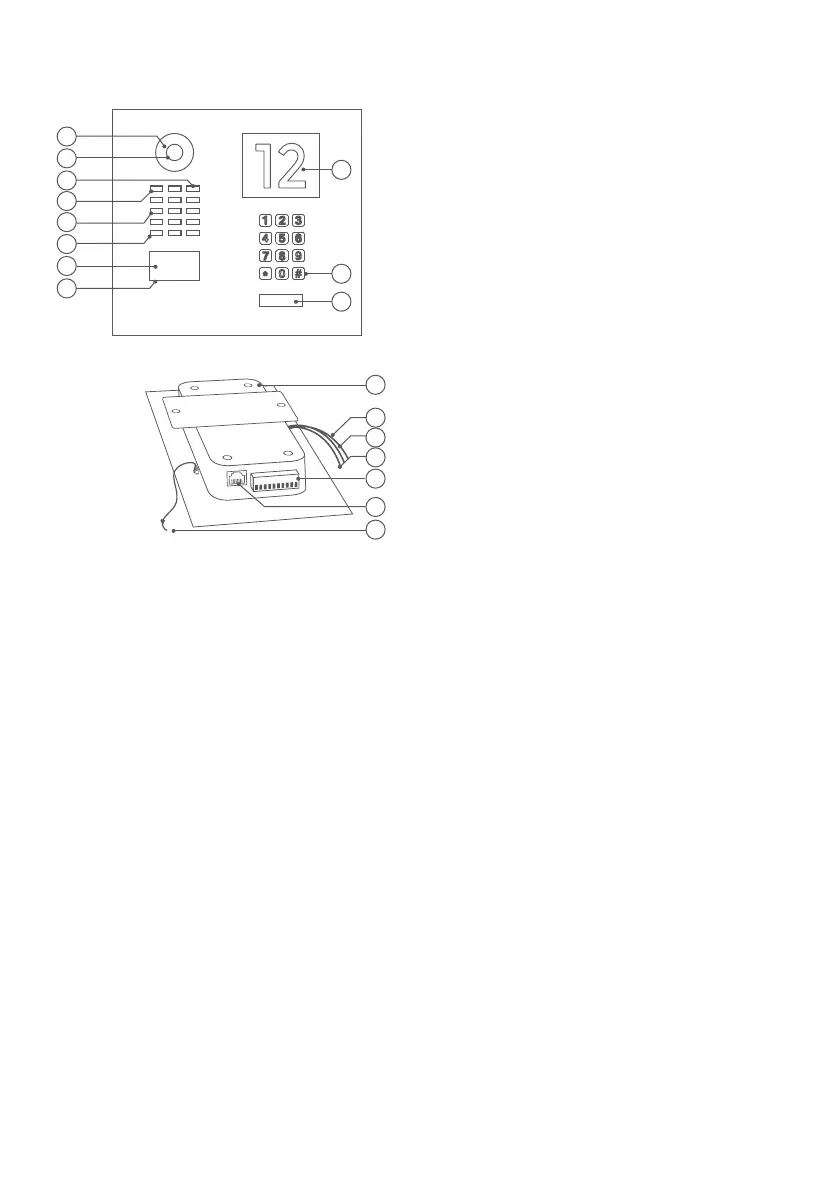

APPAREIL AVEC MODULE INFO ET MODULE CLAVIER (KEYPAD)
5) Borne de
raccordement à vis
6) Connecteur
LAN / PoE
7) Fil en nylon
Pour sécuriser la face
avant pendant le
montage
1) Unité électrique
principale
2) Câble jaune pour
bouton d’appel
(non utilisé)
3) Module rouge port 1
Câble de connexion
du clavier
(keypad)
4) Module vert port 2
Câble de connexion
du module info
Intérieur
VIDÉOS
Avez - vous besoin d’aide pour l’installation ?
Consultez nos vidéos d’installation sur
www.doorbird.com/fr/support
Ces vidéos présentent chaque étape de montage de
façon très détaillée.
INSTALLATION
Toutes les étapes décrites ci-dessous devraient être
scrupuleusement suivies par une personne adulte et
responsable, en tenant compte de toutes les
mesures de précaution en vigueur. Si vous avez des
questions, veuillez s’il vous plaît nous les adresser
directement, ou vous adresser à un spécialiste agréé.
Veillez à ce que tous les fils que vous utilisez pour
l’installation soient bien intacts sur toute leur
longueur et appropriés pour l’utilisation souhaitée.
Vitesse du réseau et éléments du réseau
Assurez-vous que votre connexion Internet dispose
bien d’une vitesse de chargement minimale de
0,5 Mbit/seconde. Vous pouvez procéder à tout
moment à un test de vitesse grâce à l’application
DoorBird. L’expérience utilisateur est à l’image de la
vitesse de votre réseau, de la stabilité de votre réseau
et de la qualité des éléments de votre réseau, comme
p. ex. votre routeur Internet et vos points d’accès
WIFI ou votre répéteur WIFI. Assurez-vous également
que les éléments de votre réseau n’aient pas plus de
2 ans, qu’ils aient été fabriqués par un producteur
renommé et disposent de la dernière version du
firmware. Si ces conditions ne sont pas remplies, il
peut en résulter, par exemple, de mauvaises liaisons
audio et vidéo, ou des retards dans la transmission
des messages d’alerte sonnette sur votre Smartphone
ou votre tablette, voire même pas de transmission
du tout.
Requise :
Internet à haut débit (réseau fixe) : DSL, câble
ou réseau fibre optique Réseau : réseau Ethernet,
avec DHCP
Selon leur configuration, certains interphones de la série D21x disposent d‘un module supplémentaire optionnel
pour l‘accessibilité, y compris l‘achage d‘état avec trois pictogrammes [appel, conversation, ouverture de porte],
son d‘ouverture de porte et la boucle auditive. Le module est conforme à la norme DIN 18040 (bâtiment sans
obstacles) lorsqu‘il est installé correctement. L‘alimentation de la boucle auditive doit être assurée par un bloc
d‘alimentation séparé (15 - 48 VDC, 1 A) en raison de sa forte consommation électrique.
