DOORBIRD D21x
Sólo relacionado para
dispositivos con
botón(es) de llamada
4 Pin
El botón de llamada está
equipado con una conexión.
REL REL VDCEXT
CONEXIÓN DEL DISPOSITIVO

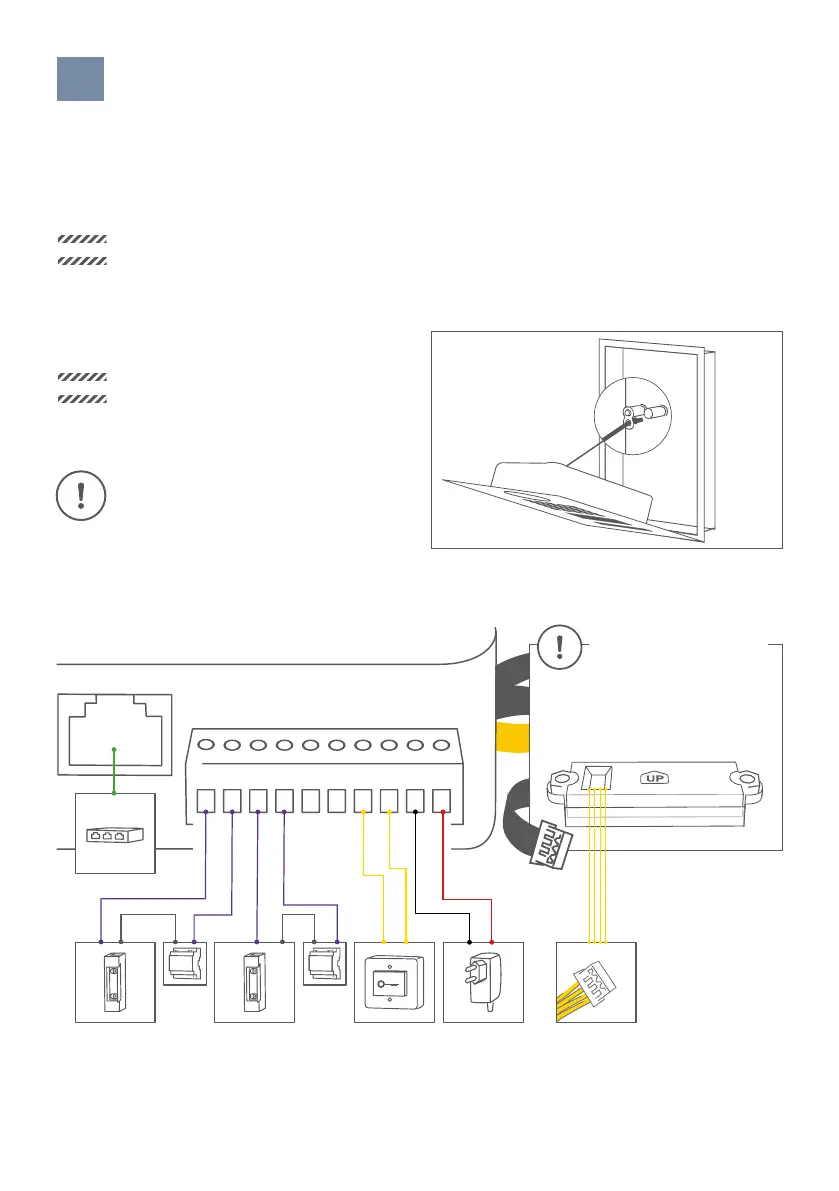

Es posible conectar los cables y alambres al dispositivo de forma cómoda y segura a través de los puertos de
conexión etiquetados. Ahora puede conectar todos los cables y alambres necesarios al dispositivo. Retire todos
los cables y alambres de los puertos de conexión del dispositivo que no necesite. Retire aproximadamente 5 mm
de material aislante en el extremo de los cables que desea conectar al terminal de conexión de tornillo verde del
dispositivo.
NOTICE
Por favor tenga cuidado al conectar los
cables y los alambres. La conexión incorrecta
de los cables puede dañar el dispositivo. Los
cables sin material aislante no deben
sobresalir del borne de conexión roscada
verde, ya que pueden provocar cortocircuito
eléctrico y dañar el aparato.
NOTICE
Los cables amarillos, verdes y rojos que salen
del lateral de la unidad electrica principal
sólo deben utilizarse para conectar
componentes certificados por Bird Home
Automation.
Manipule la placa frontal con cuidado. La
superficie de la placa frontal puede rayarse o
dañarse si se manipula sin cuidado.
Puede utilizar el cable de nylon para fijar
temporalmente la placa frontal a la carcasa de
montaje (backbox) mientras conecta los cables y
alambres al dispositivo.
