Общая схема электропитания Специальная схема электропитания
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
4. Закрепите заднюю крышку на стене с помощью двух самонарезных винтов.
5. Проведите кабель через отверстия для кабеля.
6. Соедините клавишную панель с задней крышкой.
2. ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

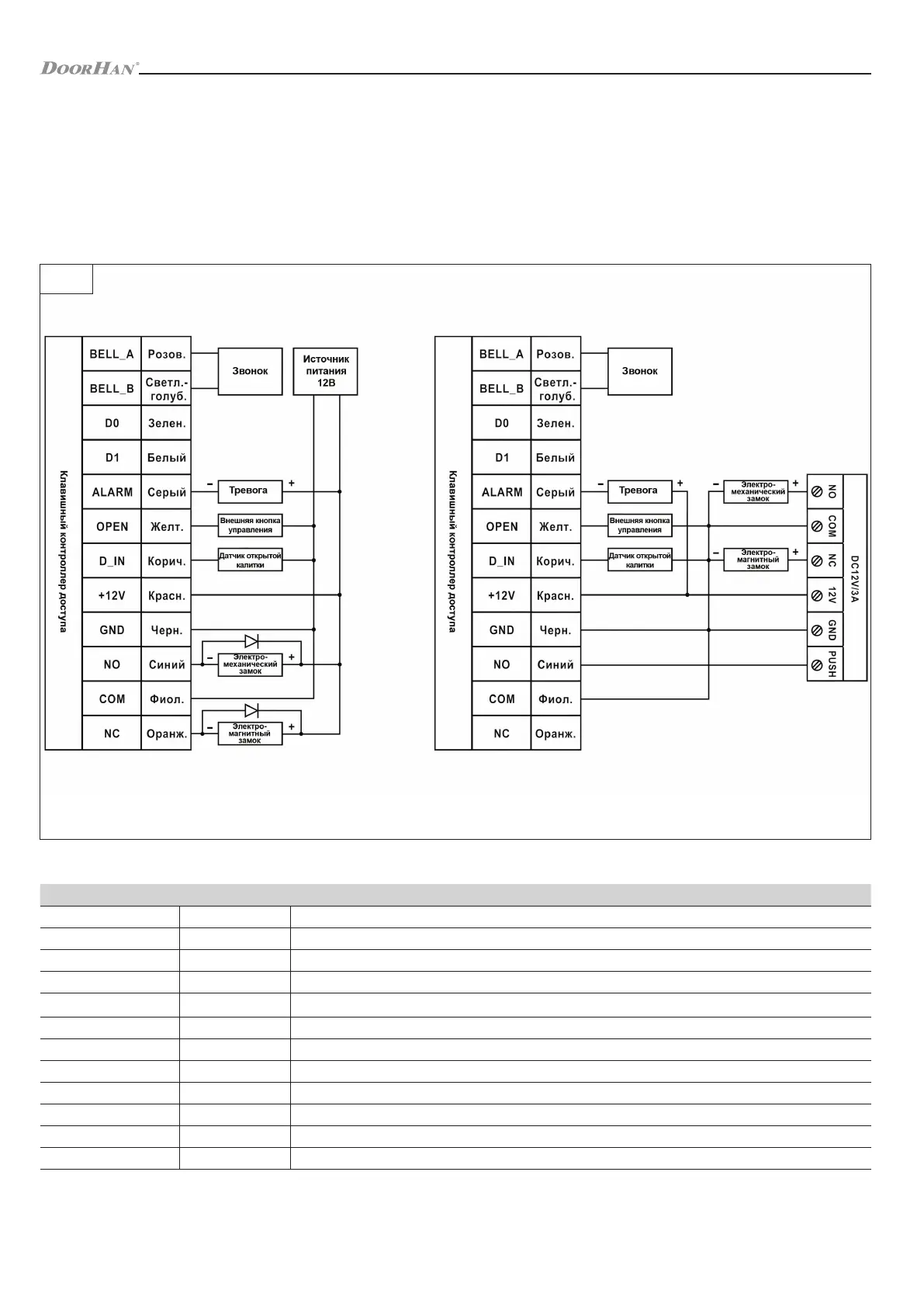

2.1. ЭЛЕКТРОСХЕМА БЛОКА УПРАВЛЕНИЯ
РИС. 1
Таблица 3. Описание клемм блока управления
Цвет Функция Описание
Розовый BELL_A Подключение звонка (Вывод 1)
Светло-голубой BELL_B Подключение звонка (Вывод 2)
Зеленый D0 WG выход D0 подключение контактов управления внешнего считывателя
Белый D1 WG выход D1 подключение контактов управления внешнего считывателя
Серый ALARM Сигнал отрицательный (сигнал положительный подсоединяется к 12 V+)
Желтый OPEN Один конец к кнопке выхода, другой конец к GND
Коричневый D_IN Один конец к магнитному переключателю, другой конец к GND
Красный 12V+ 12V + постоянный ток регулируемая входная мощность
Черный GND 12V – постоянный ток регулируемая входная мощность
Синий NO Нормально открытое реле
Фиолетовый COM Общий контакт реле
Оранжевый NC Нормально закрытое реле
3
