Dorma AGILE 150 - Height Adjustment; Adjust Anti-Jump Device

WN 800.52.791.6.32
10 12/11 / 006151
9
8
AGILE 150 Wandmontage
wall assembly

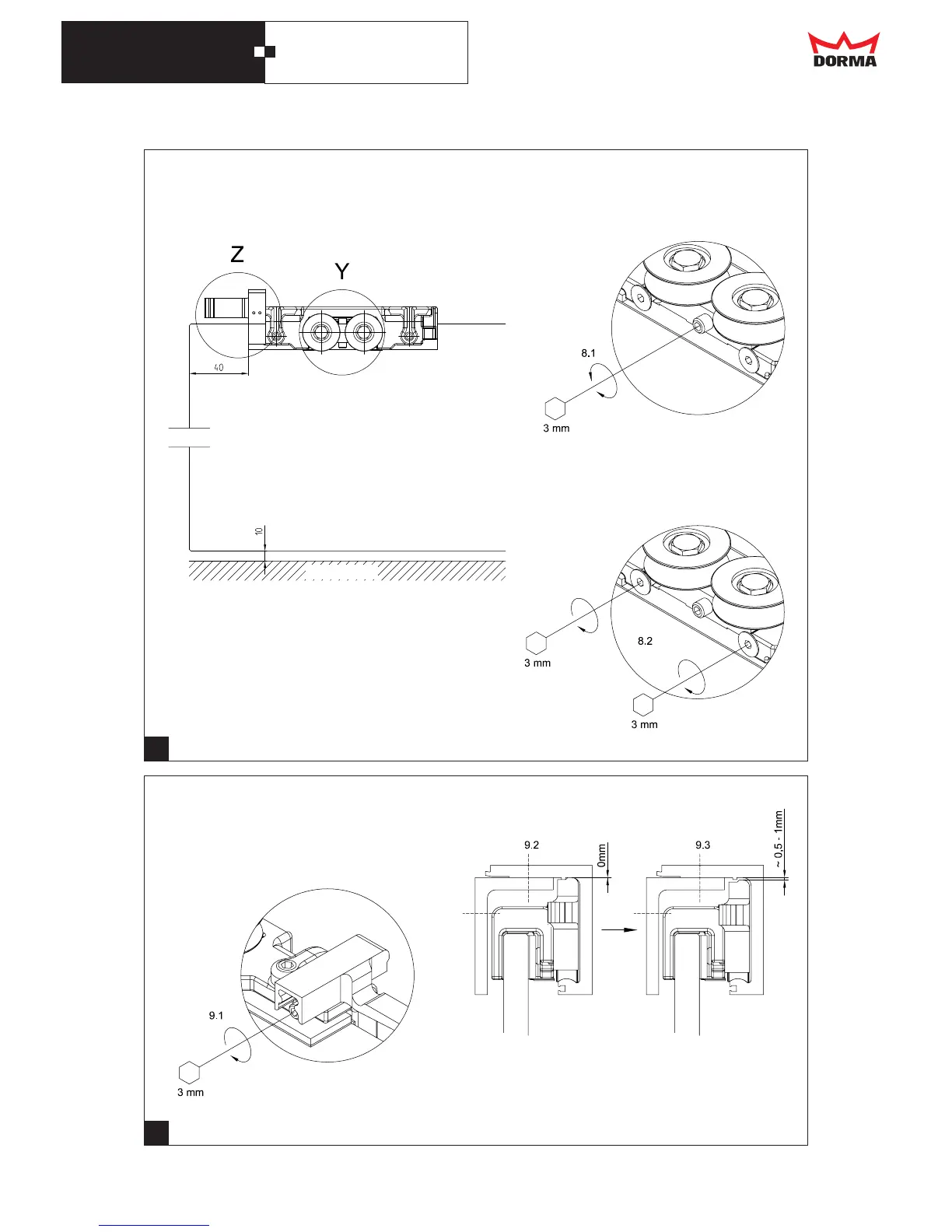

8. Höheneinstellung:
8. Height adjustment: DETAIL Y
DETAIL Y
DETAIL Z
9. Einstellung des Aushebeschutzes:
9. Adjustment of anti-jump device:
Verstellmöglichkeit: 10 mm
Adjustability: 10 mm
Höheneinstellung der Klemmwagen
Height adjustment of clamp carrier
Höheneinstellung des Aushebeschutzes
Height adjustment of anti-jump device
Festsetzung der Höheneinstellung
Fixing of height adjustment
Boden / floor
anziehen
tighten
anziehen
tighten
anziehen
tighten
8.1 Schiebeflügel nach 10 mm Bodenluft ausrichten!
8.1 Adjust the sliding panel according to 10 mm floor clearance!
9.2 Hochdrehen, bis Kontakt mit der Laufschiene besteht
9.3 Ca. 1/2 - 1 Umdrehung zurück drehen
9.2 Turn upwards until contact is achieved with track
9.3 Circa 1/2 - 1 turn backwards
