DORMA
056620 45532
10/08
ES 200
ES 200
ES 200-2D
Easy
04

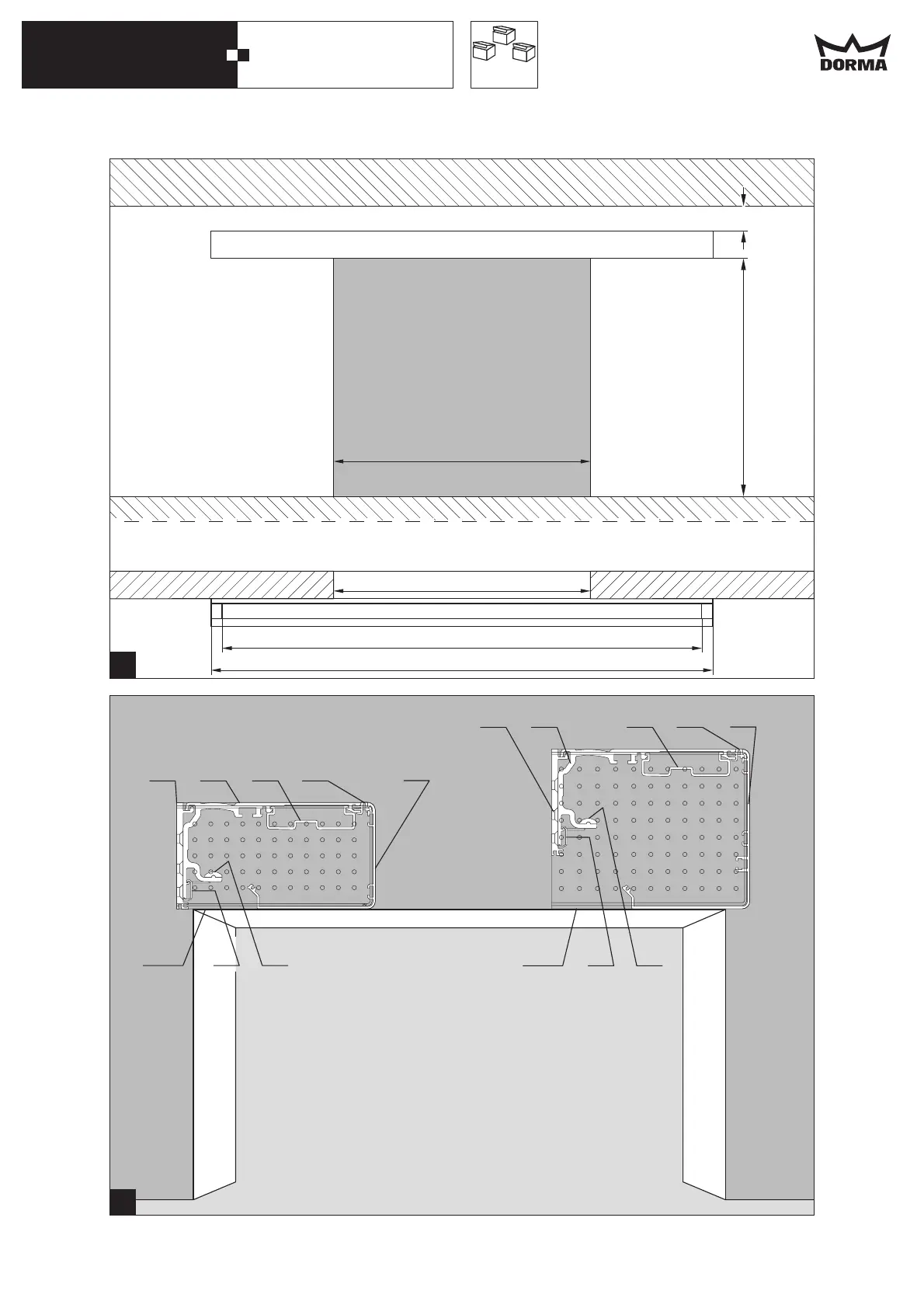

1 Montageprofil
2 Antriebsprofil
3 Kabelkanal U-Form
4 Scharnierprofil
5a Innenverkleidung 100 mm
5b Innenverkleidung 150 mm
6 Laufschiene mit Dämmlage
7 Abdeckprofil für LS-Kabel
9a Stirnplatte 100 mm
9b Stirnplatte 150 mm
1 Mounting profile
2 ES 200 operator profile
3 U-section cable trunking
4 Hinge profile
5a Internal cover 100 mm
5b Internal cover 150 mm
6 Rail track profile
7 Cable trunking for rail track cable
9a End plate 100 mm
9b End plate 150 mm
with rubber strip
4A
3A
LH
AL
B
LW
min. 20
LW
1
32
4
5a
67
5b32
4
9b
67
9a
1
12
