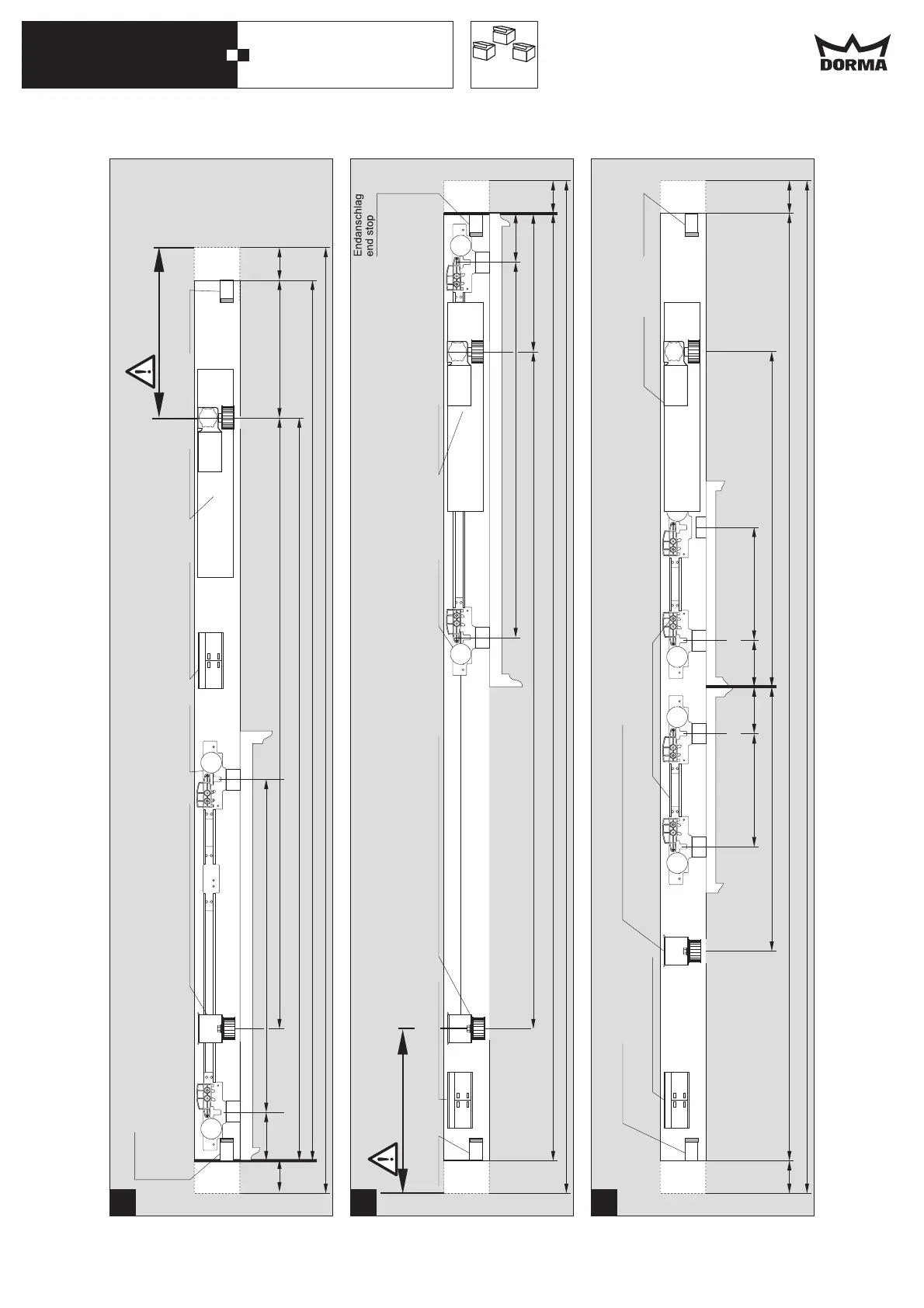

Umlenkvorrichtung mit
deflection
Spannvorrichtung
device with clamping device
Polea de inversión con dispositivo de sujeción
Akku kpl (Option)
acumulator.assy (Optional)
Batería (Opcional)
Laufwagen kpl
carrier.assy
Carro completo
Mini Drive Unit
Endanschlag
end stop
Tope de puerta
Endanschlag
end stop
Tope de puerta
Endanschlag
end stop
Tope de puerta
Akku kpl (Option)
acumulator.assy (Optional)
Batería (Opcional)
Umlenkvorrichtung mit
deflection
Spannvorrichtung
device with clamping device
Polea de inversión con dispositivo de sujeción
Laufwagen kpl
carrier.assy
Carro completo
Mini Drive Unit
LW/2 + 120
LW/2 - 200
2xLW
AL
Akku kpl (Option)
acumulator.assy (Optional)
Laufwagen kpl
carrier.assy
Mini Drive Unit
Endanschlag
end stop
Schließkante / closing edge / Borde de cierre
2xLW-280
2xLW
AL
AL
(280)LW + 186
100 LW - 200
LW - 200
100
LW/2 - 200
6a 6b 6c
Endanschlag
end stop
LW/2 + 120
a
a
a
a
LW + 186
2xLW
Schließkante / closing edge
100
100
Schließkante Closing edge
min.: 280 wenn Handentriegelung / if release mechanism
wenn Handentriegelung / if release mechanism: min. 350
Umlenkvorrichtung mit
deflection
Spannvorrichtung
device with clamping device
280
