Dors 500 - Внешний Вид

УСТРОЙСТВО ДЛЯ УПАКОВКИ ДЕНЕЖНЫХ БАНКНОТ И ЦЕННЫХ БУМАГ (ЛЕНТОЧНЫЙ УПАКОВЩИК) DORS 500
21
1. Панель управления.
2. Четырехразрядный светодиод
ный индикатор.
3. Индикатор готовности прибора.
4. Стол.
5. Датчик наличия объекта № 1.
6. Держатели петли.
7. Задний упор.
8. Боковой упор.
9. Винт заднего упора.
10. Винт бокового упора.
11. Вращающийся захват (лапка).
12. Датчик наличия петли.
13. Датчик наличия объекта № 2.
14. Передняя крышка.
15. Сетевой разъем.
16. Сетевой выключатель.
17. Предохранитель.
18. Разъем для подключения до
полнительных устройств.
19. Датчик начала ленты (ИК  фо
тотранзистор, приемник).
20. Датчик начала ленты (ИК  све
тодиод, подсветка).
21. Датчик верхнего положения на
гревателя.
22. Датчик нижнего положения аг
ревателя.
23. Направляющий подшипник на
гревателя.
24. Направляющий подшипник на
гревателя.
25. Мотор привода ленты.
26. Мотор привода лапки.
27. Демпфер петли.
УСТРОЙСТВО ДЛЯ УПАКОВКИ ДЕНЕЖНЫХ БАНКНОТ И ЦЕННЫХ БУМАГ (ЛЕНТОЧНЫЙ УПАКОВЩИК) DORS 500
20
ВНЕШНИЙ ВИД

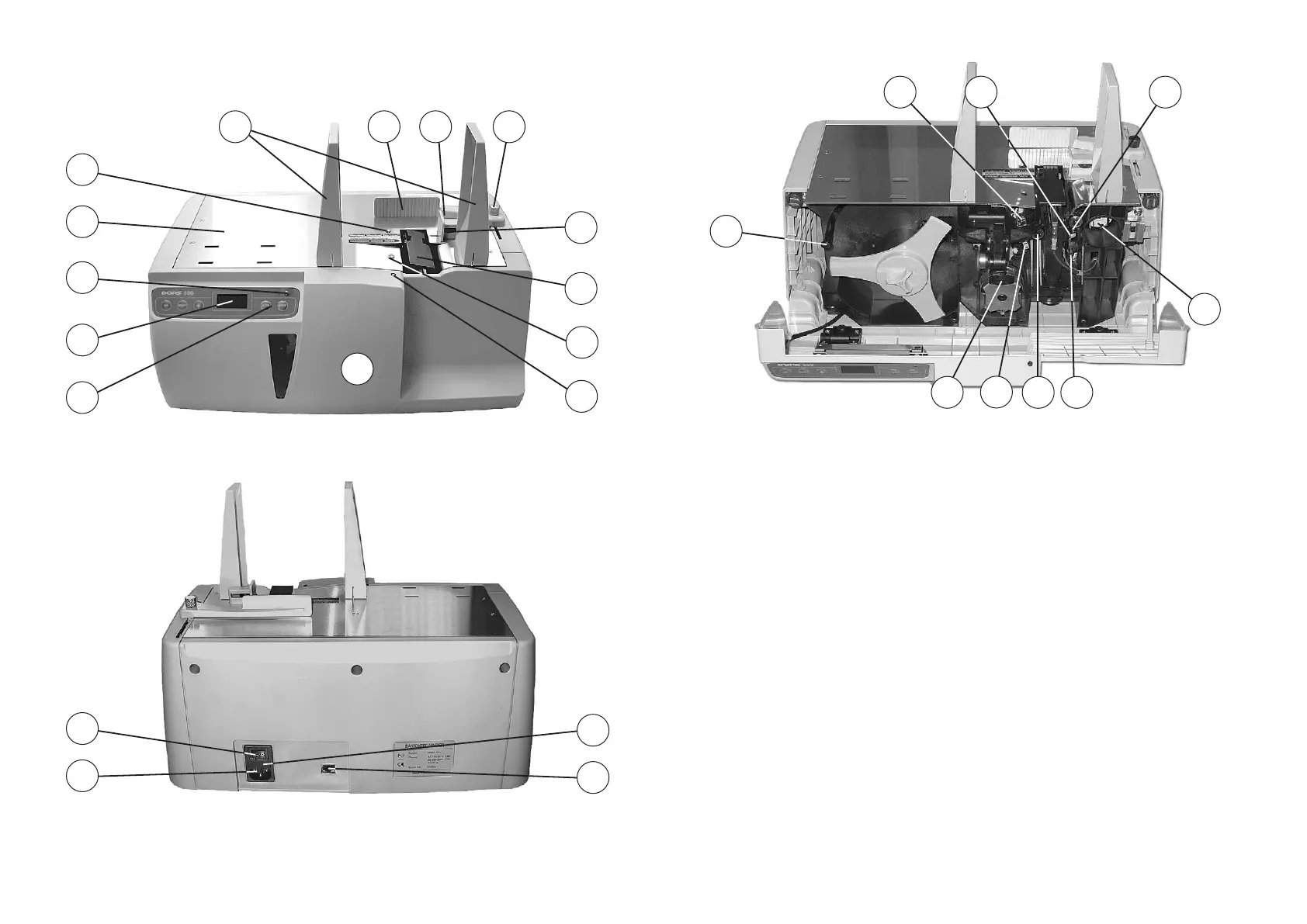

Рис. 1. Вид спереди
Рис. 2. Вид сзади
Рис. 3. Вид с открытой передней панелью
1
15
16
18
17
2
3
4
5
6 7 8 9
10
11
12
13
14
27
19
24 22
21 23
26
20
25
