1. Betriebsbereites Dolphin
2. Mischgas-Druckflasche mit
Flaschenventil
3. Haltegurt für Mischgas-
Flasche
4. Druckmindereranschluss
5. Anschlußmöglichkeit für
Sendeeinheit eines geeigne-
ten Nitrox Dekocomputers
Warnung!
Nur öl- und fettfrei gereinigte Sen-
deeinheiten dürfen hier montiert
werden. Es darf keine für Druck-
luft vorgesehene Sendeeinheit
und kein Manometer dort montiert
werden, sonst besteht Explosions-
gefahr! Eine Mißachtung dieser
Warnung kann zu schweren Ver-
letzungen oder zum Tod führen.
6. Anschluß für das Dolphin
Manometer
7. Mitteldruckanschlüsse
8. Gerätegehäuse
9. Haltegurt für CO
2
-
Absorptionspatrone
10. Schultergurte
11. Bauchgurt (mit Kummerbund)
12. Jacket
13. Abdeckklappen für das
Geräteinnere
14. Ventilmundstück
15. Ausatemschlauch
16. Einatemschlauch
17. Rote Markierungen der
Ausatemseite (In der neuen
Gerätegeneration wurden
diese durch rote Überwurf-
muttern und einen Richtungs-
pfeil auf dem Mundstückge-
häuse ersetzt.)
18. Verstellbares Überdruckventil
19. Drehschieber des
Ventilmundstückes
20. Ausatembeutel
21. Einatembeutel
23. CO
2
-Absorptionspatrone
1. Dolphin ready to dive
2. Nitrox cylinder with valve
3. Cylinder strap
4. Pressure reducer connector
5. Pressure gauge sensor
connector for a suitable Nitrox
decompression computer
transmitter
Warning!
Use only transmitters and pressure
gauges which contain no natural
oil or grease. Use of any of these
products containing hydrocarbon
compounds may result in an ex-
plosion. Failure to follow this
warning could lead to serious per-
sonal injury or death.
6. Port for Dolphin pressure
gauge
7. Medium pressure connectors
8. Unit shell
9. CO
2
Scrubber cartridge-
strap
10. Shoulder harness
11. Waist strap
12. Jacket (BC)
13. Cover flaps
14. Valve Mouthpiece
15. Exhalation hose
16. Inhalation hose
17. Red markings on
exhalation side (Instead of
these o-rings there are red
cap nuts and an arrow on the
mouthpiece housing in the
new unit generation)
18. Adjustable pressure valve
19. Push lever on mouthpiece
20. Exhalation bag
21. Inhalation bag
23. CO
2
-Scrubber cartridge
24. Inhalation valve
25. Exhalation valve
26. Automatic bypass valve

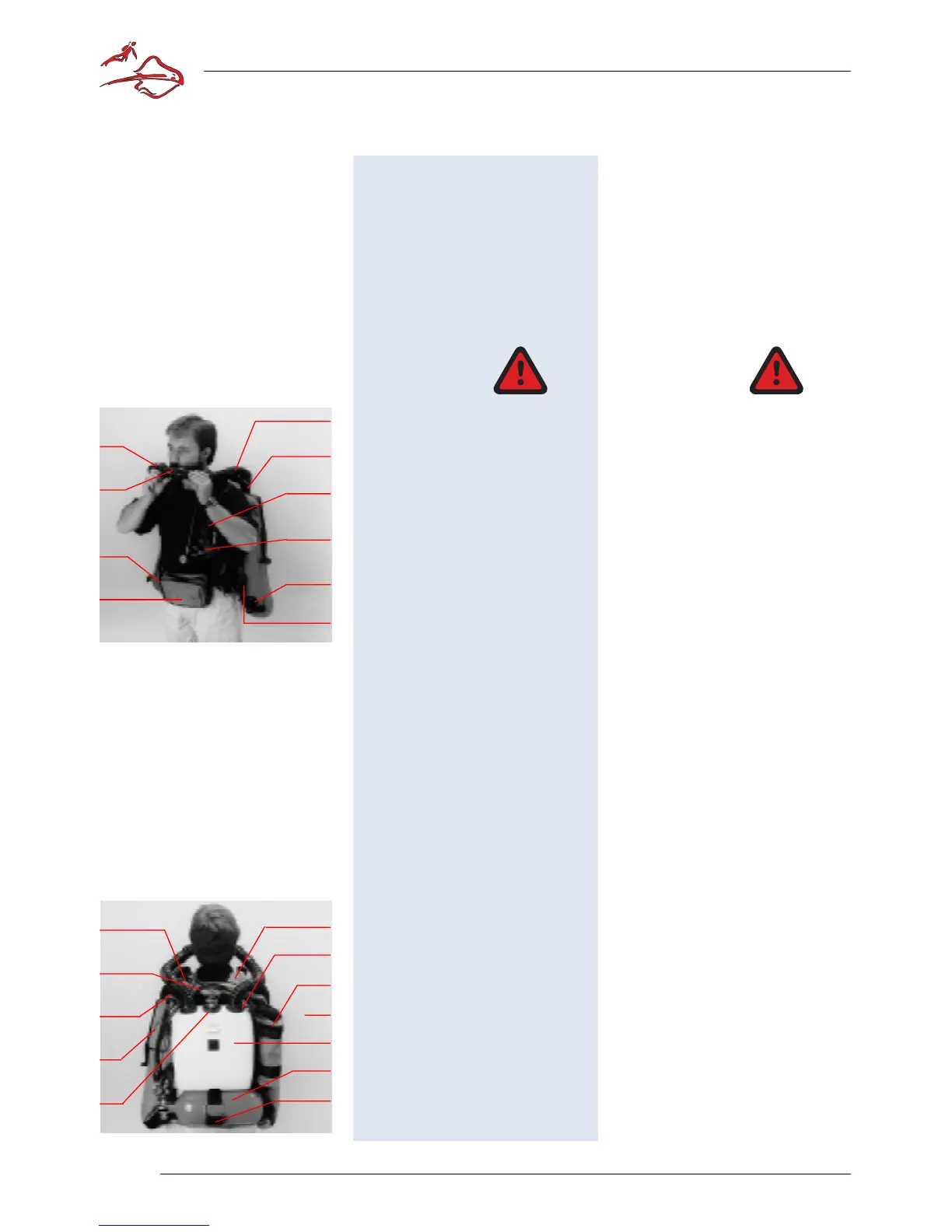

Bild 3.1
Figure 3.1
15
14
11
44
16
36
38
37
36
45
Bild 3.2
Figure 3.2
10
17
35
1
8
2
3
10
39
36
46
18
