Dräger DOLPHIN User Manual

50
tauchen, wenn die oben genann-
ten Tests nicht vorgenommen bzw.
bestanden wurden. Eine Mißach-
tung dieser Warnung kann zu
schweren Schäden oder zum Tod
führen.
Tabelle 6.1.1:
Laufzeiten für Dosierungs-
prüfgerät
Laufzeiten/ unterer oberer
Gemisch Grenzwert Grenzwert
60% O
2
/ 40% N
2
184 Sek. 250 Sek.
50% O
2
/ 50% N
2
147 Sek. 196 Sek.
40% O
2
/ 60% N
2
97 Sek. 135 Sek.
32% O
2
/ 68% N
2
72 Sek. 90 Sek.
Liegen die gemessenen Werte
außerhalb der angegebenen Be-
reiche, überprüfen Sie, ob Sie
Fehler gemacht haben und führen
die Messung nocheinmal genau
nach Gebrauchsanleitung durch.
Sollte der Wert dann immer noch
außerhalb des angegebenen Be-
reiches liegen, bringen Sie das
Gerät zu einem autorisierten Fach-
händler. Nach abgeschlossener
Dosierungsprüfung schließen Sie
die Mischgasflasche und warten
bis der Druck im gesamten Mit-
tel- und Hochdruckbereich gleich
null ist (keine Druckanzeige am
Manometer). Nach dem Schließen
der Mischgasflasche muß die An-
zeige am Manometer stetig und
ohne zu haken fallen. Andernfalls
lassen Sie das Manometer vom
Fachhändler überprüfen. Gießen
Sie das Wasser aus dem Über-
druckventilgehäuse aus und lösen
Table 6.1.1:
Durations for dosage testing
device
Duration / lower upper
Gasmix limit limit
60% O
2
/ 40% N
2
184 Sec. 250 Sec.
50% O
2
/ 50% N
2
147 Sec. 196 Sec.
40% O
2
/ 60% N
2
97 Sec. 135 Sec.
32% O
2
/ 68% N
2
72 Sec. 90 Sec.
After completing the metering test,
close the nitrox cylinder and wait
until the pressure indicated in the
submersible pressure gauge is
zero. After closing the nitrox cy-
linder valve, the pressure as dis-
played in the submersible pressure
gauge must drop evenly and con-
tinuously. Have the gauge chek-
ked by an authorized dealer if not.
Once finished, release the water
from the relief valve housing and
disconnect the test device and
bypass valve.
If you wish to make the metering
test with a suitable flowmeter (ca-
librated for the used mixed gases),
the dosages must be in the table
6.1.2 given ranges. If you test the
dosages with such a flowmeter
the test must be performed with
the required mixed gas:
Tabelle 6.1.2:
Gasmix lower upper
(Vol% O
2
/ limit limit
Vol% N
2
) (L / min) (L / min)
60/40 5,1 6,4
50/50 6,55 7,95
40/60 9,4 11,3
32/68 14,2 16,9

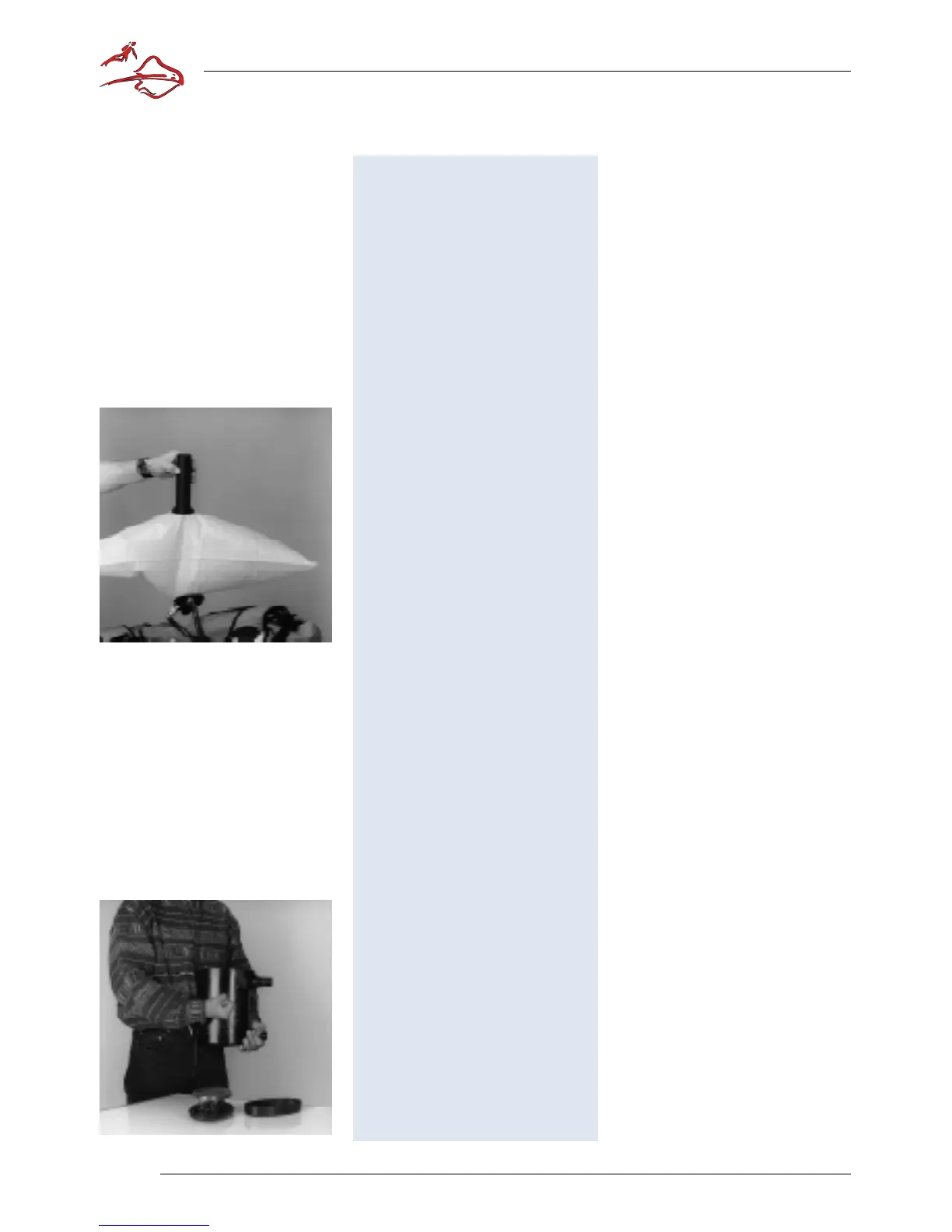

Bild 6.1.2
Figure 6.1.2
Bild 6.1.3
Figure 6.1.3
