39
5
Technische Daten
Technical data
Warnung!
Die Verwendung von nicht sauer-
stoffkompatiblen Fetten und Kom-
ponenten kann zur Explosion und
damit zu schweren Schäden oder
zum Tod führen.
Atemkalk
Das Gerät ist nur für die Verwen-
dung mit dem Dräger Atemkalk
”DiveSorb
®
” zugelassen. Pro Fül-
lung werden ca. 2,3 Liter Dräger
DiveSorb
®
benötigt.
Betriebsdruck
200 bar bis 20 bar.
Gasversorgung
4L Druckgasflasche mit 200 bar
Fülldruck. Druckmindereran-
schluß M 24x2. Der Druckminde-
rer ist speziell für die Verwendung
mit sauerstoffreichen Atemgasge-
mischen konstruiert.
Dosierung und
Gebrauchszeit
Für die Atemgasgemische sind
die in Tabelle 5.1 angegebenen
mittleren Dosierungen fest in den
Dosiereinsätzen eingestellt. Die
Mittelwerte ergeben sich aus der
Vordruckabhängigkeit des Druck-
minderes und anderen Toleran-
zen. Abweichungen von ± 11%
des Mittelwertes liegen innerhalb
des zulässigenToleranzbereiches.
Aufgrund dieser Dosierungen er-
geben sich bei Verwendung einer
4L - Druckgasflasche mit 200 bar
Fülldruck die ebenfalls in der Ta-
belle 5.1 angegebenen Mittelwer-
te für die Laufzeiten der Dosie-
rung:
Gas Supply
4L Gas cylinder 200 bar / 3,000
psi
➊
fill pressure. The Dolphin ni-
trox cylinder should be filled to
3,000 psi/200 bar
➊
.
The first stage valve has been spe-
cially designed for oxygen
enriched gas mixtures and is de-
signed and prepared for oxygen
use.
First stage connection is M␣ 24x2.
➊␣
According to the nominal pressure of the
used cylinder.
Proportioning and
time of usage
Using the nitrox mixtures and flow
rates shown in table 5.1 into the
breathing bag, variations of up to
± 11% of the average flow rates
are within the allowed tolerance
range. The average flow rates will
vary depending on pressure de-
pendents of the pressure reducer
and other tolerances. Following
these averages, a 4 liter cylinder
at 2.900 psi / 200 bar will last ap-
proximately the figures, shown in
table 5.1.
Table 5.1
average average
Gas mix Dosage duration
60%O
2
/40%N
2
5,8 barL/min 124 min
50%O
2
/50%N
2
7,3 barL/min 98 min
40%O
2
/60%N
2
10,4 barL/min 69 min
32%O
2
/68%N
2
15,6 barL/min 46 min
This average times do not take into
consideration the elevated gas
usage that occurs while testing
the equipment, activating the by-
pass valve, ”nose breathing”, or
other uses of gas. This averages
0
2
4
6
8
10
12
14
16
O
2
-Verbrauch
= 0,3L/min
O
2
-consumption
= 0,3
m
O
2
-Verbrauch
= 2,5L/min
O
2
-consumption
= 2,5
1,60,0 bar 0,4 0,8 1,2
0,2 0,6 1,0 1,4
Tauchtiefe / depth
PO
2
0
2
4
6
8
10
12
14
16
18
20
22
m
O
2
-Verbrauch
= 0,3L/min
O
2
-consumption
= 0,3
O
2
-Verbrauch
= 2,5L/min
O
2
-consumption
= 2,5
1,60,0 bar 0,4 0,8 1,2
0,2 0,6 1,0 1,4
Tauchtiefe / depth
PO
2

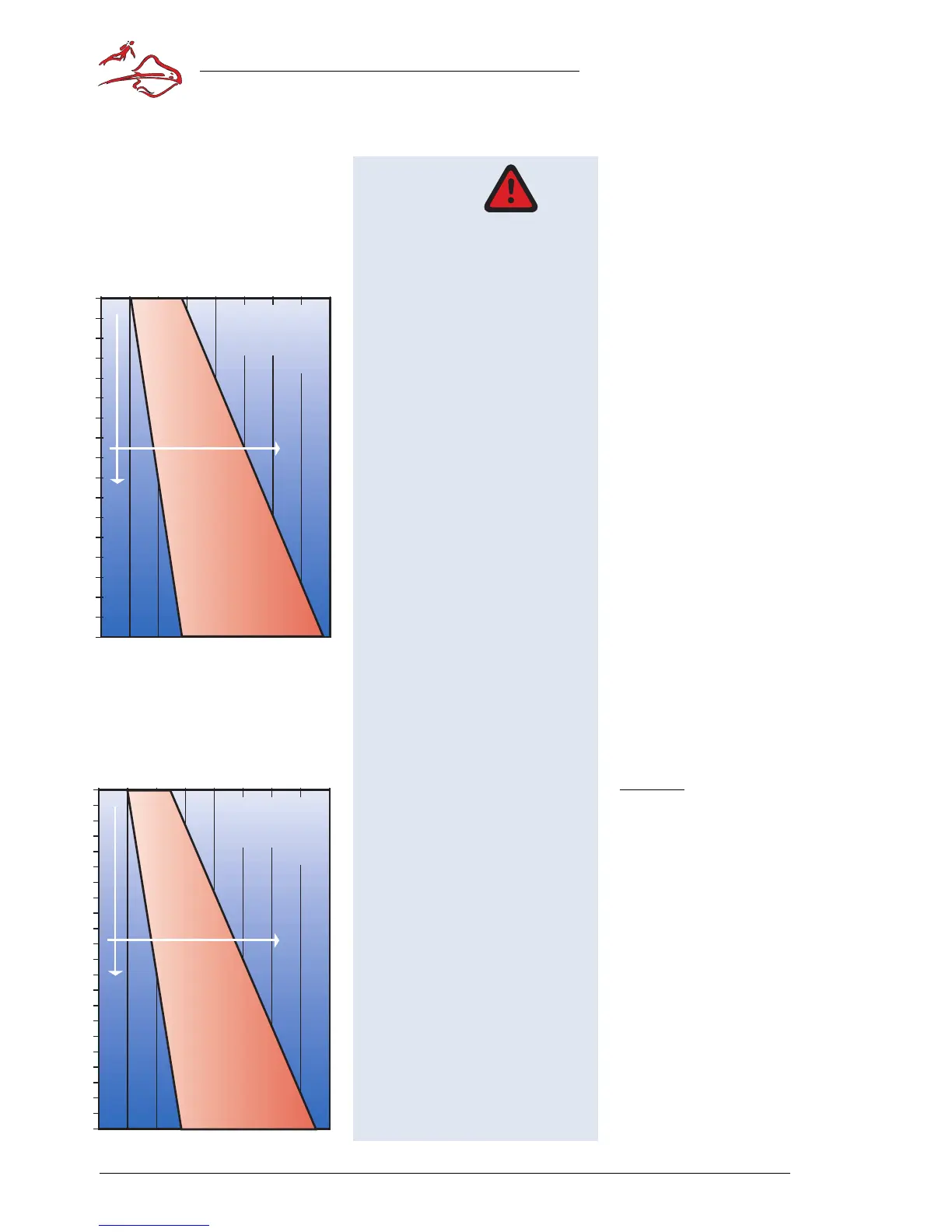

Bild 5.1.1
Figure 5.1.1
Nitrox 60% O
2
Bild 5.1.2
Figure 5.1.2
Nitrox 50% O
2
