Afvoer
Dräger X-dock 5300/6300/6600 113

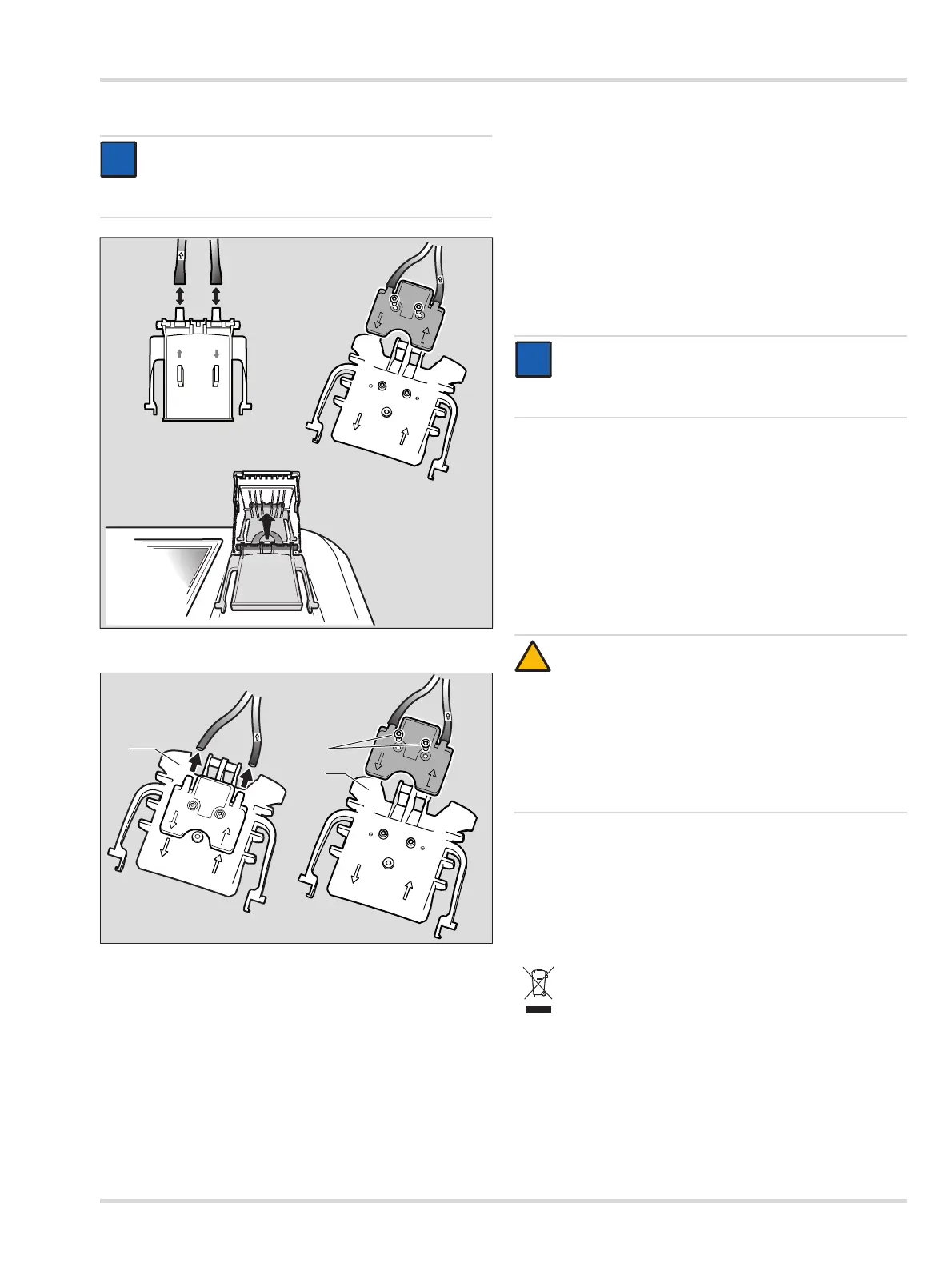

7.2 Afdichtingscassette vervangen
1. Moduleklep openen.
2. Beide buitenste vergrendellippen naar binnen drukken en
de afdichting naar beneden eruit trekken.
3. Bij de Pac/X-am 125 module: Slangen van de afdichting
losmaken (1).
Bij de X-am 8000 module: Beide schroeven op de
slangverbdinder losdraaien en slangverbinder met de
slangen verwijderen. Daarbij de afdichtingen van de
slangverbinder controleren op intactheid, evt. de
slangverbinder vervangen (2).
4. Afdichting vervangen.
5. Bij de Pac/X-am 125 module: Slangen op de nieuwe
afdichting bevestigen (let op de pijlen op de afdichting en
de slang).
Bij de X-am 8000 module: Slangverbinder met slangen op
de nieuwe afdichting steken en beide schroeven
vastdraaien.
6. Buitenste vergrendellippen naar binnen drukken en
afdichting in de moduleklep plaatsen. De vergrendellippen
moeten vastklikken.
7. Controleer of de afdichting op de juiste manier in de
moduleklep is geplaatst.
7.3 Vervangen van het verse-luchtfilter
1. Oude verse-luchtfilter afschroeven.
2. Nieuwe verse-luchtfilter opschroeven.
7.4 Touchscreen kalibreren
1. Bij het opstarten van het systeem de functietoets ingedrukt
houden, tot het kalibratiescherm wordt getoond.
2. Telkens op de 5 opeenvolgend getoonde
positiemarkeringen drukken.
7.5 Reiniging
Voor het instrument vergt geen speciaal onderhoud.
 Bij sterke vervuiling kan het instrument voorzichtig met een
vochtige doek worden afgenomen.
 Droog het instrument daarna met een doek af.
8 Afvoer
AANWIJZING
De afdichtingscassettes moeten in regelmatige
intervallen (bijv. bij elke inspectie) worden vervangen
of eerder, indien nodig.
i
i
01733286.eps
1
2
10333286.eps
1
2
3
AANWIJZING
Het verse-luchtfilter dient bij regelmatig gebruik en
afhankelijk van de gebruiksomstandighheden altijd om
de 2 maanden te worden vervangen.
VOORZICHTIG
Verminderde werking en slijtage van het systeem!
Sterke vuil- of stofvorming kan de goede werking van
het systeem nadelig beïnvloeden en de slijtage van
afzonderlijke systeemcomponenten verhogen.
Systeem geregeld reinigen.
Ruwe/schurende reinigingsvoorwerpen (borstels,
etc.), reinigingsmiddelen en oplosmiddelen kunnen
het verse-luchtfilter onherstelbaar beschadigen.
Dit product mag niet als huishoudelijk afval worden
afgevoerd. Daarom is het gekenmerkt met het
hiernaast afgebeelde symbool.
Dräger neemt dit product kosteloos terug. Verdere
informatie is verkrijgbaar bij de nationale
verkooporganisatie en bij Dräger.
i
i
!
