26 FG7500
Pikaohjeet – Kylki
Savukaasuanalyysi
Savukaasuanalyysi koostuu useista, vaihe vaiheelta etenevistä mittauksista.
1. Valitse polttoaine ja aseta lämmityskattilan tiedot.
2. Mittaa palamisilman lämpötila savukaasuanturilla tai erillisellä palamisilman lämpötila-antu-
rilla.
3. Asemoi anturi savukaasuvirtauksen keskelle. Keskikohdassa savukaasun lämpötila on kor-
keimmillaan.
4. Mittaa veto savukaasuanturilla. Vedon mittaamiseen tarkoitettu anturi on sisäänrakennettu
savu-kaasuanturiin.
5. Tarkista savukanava. Mittaa O2 ja CO pitoisuudet reiitetyllä anturilla.
6. Syötä ja tallenna nokiluvut analysaattoriin.

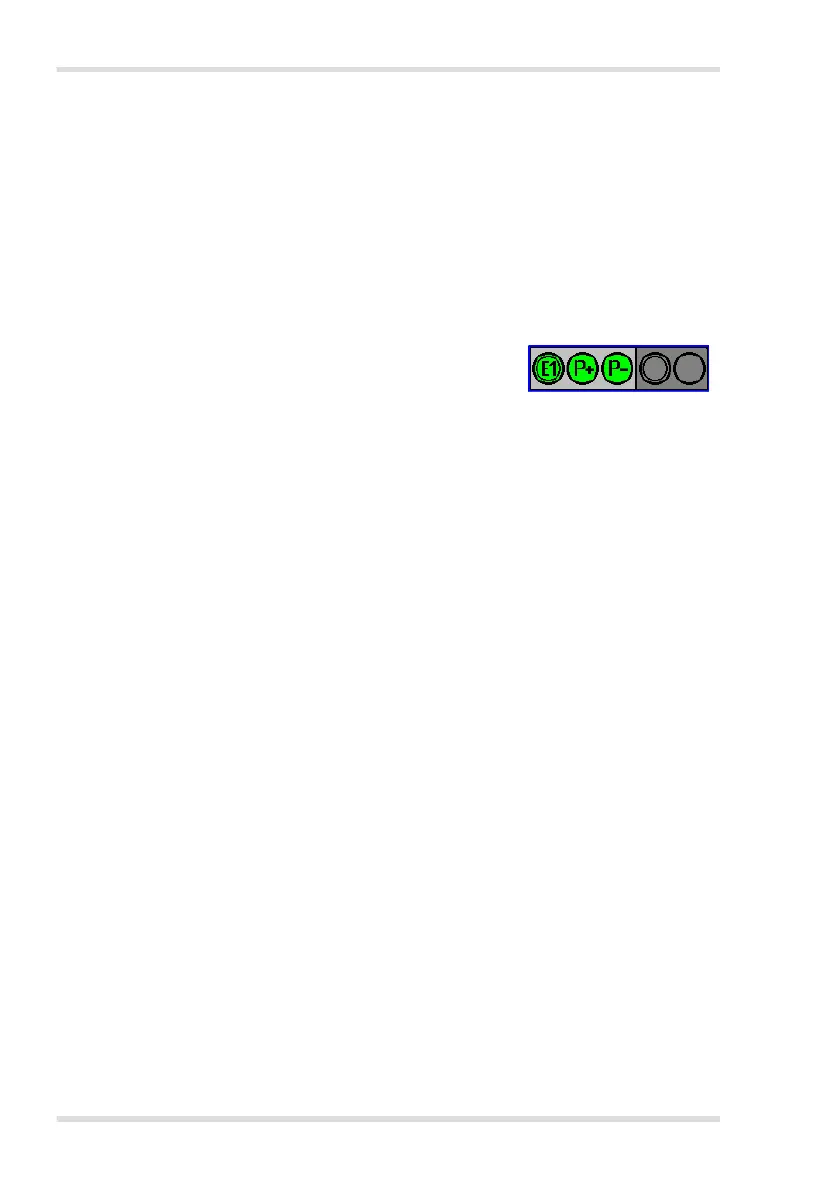

Paine
Maksimissaan 160 mbarin painemittaukset (kaasu-, suutin- tai
kineettinen paine). Liitä kaasun paineletku analysaattorin liitäntään
P+. Jos käytät ulkoista paineanturia, käytä liitäntää E1.
Tiiviystesti: Testiä varten asetetaan testipaine, tasaantumisaika ja mittausaika.
Kaasuputkistojen (käyttöpaine 23 mbar) käytettävyys voidaan testata vuotomittauksella. Testi
tehdään ilmalla. Putkiston tilavuus lasketaan käyttäjän syöttämien putken tilavuuksien ja / tai
putken osien halkaisijan ja pituuden perusteella.
Tarkastuslistat
Tarkastuslistat laaditaan PC200P ohjelmalla. Analysaattoriin voidaan tallentaa max 4 listaa,
joista jokainen voi sisältää max 20 kohtaa.
Asiakas
Mittaustulokset voidaan kohdentaa asiakkaaseen/kohteeseen. Asiakas- ja kohdetiedot voi
myös työstää PC200P ohjelmalla ja siirtää analysaattoriin. Tallennetut kohdetiedot ja mittaus-
tulokset voidaan käsitellä PC200P ohjelmassa ja tulostaa käyttäen räätälöityjä mittausraportti-
pohjia, jotka sisältävät esimerkiksi yrityksen logon.
Tiedostot
Tallennettujen mittaustulosten katselu ja tulostus, tarkastajatietojen ylläpito. Mittaustulosten ja
asiakastietojen poistaminen.
Tärkeät
Ympäristön CO: Ympäristön CO pitoisuuden mittaaminen.
Savukaasuanalyysi: Savukaasumittaus sisältäen polttoaineen valinnan sekä savukaasuhäviön
ja hyötysuhteen laskennan.
Savukaasuanalyysi
keskiarvo:
Savukaasumittaus sisältäen polttoaineen valinnan, savukaasuhäviön ja
hyötysuhteen laskennan sekä keskiarvomittausjakson
Savukaasuanalyysi
nopea:
Savukaasulämpötilan, vedon ja myrkkykaasupitoisuuksien mittaus - ei
polttoaineen valintaa ja polttoaineeseen perustuvia laskennallisia mittauk-
sia.
Savukaasuanalyysi
- vain kaasu:
Happi- ja myrkkykaasupitoisuuksien mittaus ja polttoaineen valinta - ei
polttoaineeseen perustuvia laskennallisia mittauksia.
