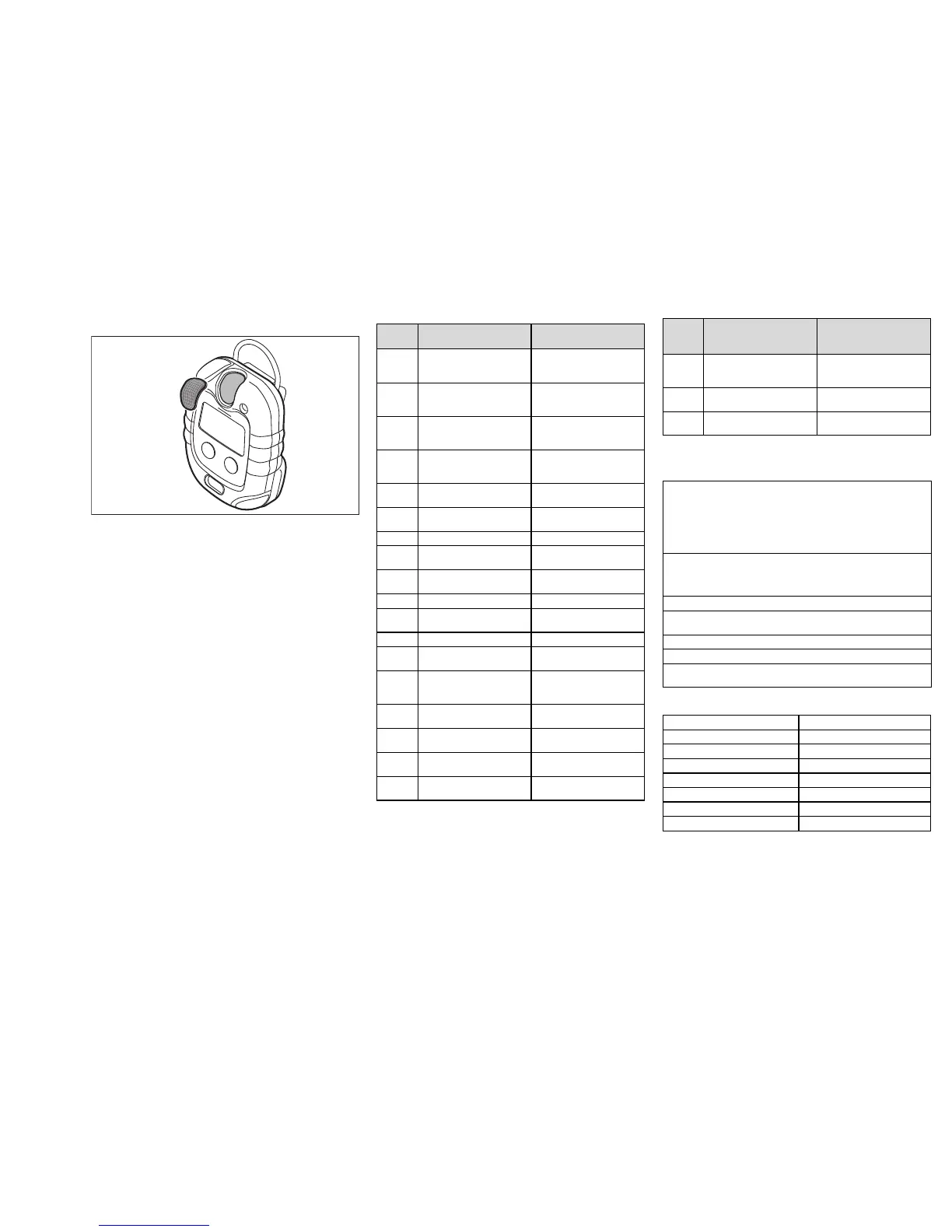

15
10 Staub- und Wasserfilter wechseln
11 Gerätealarm
– Es ertönt ein Dreifachton und die Alarm-LED blinkt.
– Der Fehlerhinweis
[X]
blinkt und ein dreistelliger Fehlercode
wird im Display angezeigt.
– Siehe Kapitel 11.2, wenn ein Fehler auftritt und, falls
notwendig, bitte mit dem Dräger Service Kontakt aufnehmen.
11.1 Anzeigen von Fehler- und Warnungscodes
– Der Fehlerhinweis
[X]
oder der Warnungshinweis
[!]
blinkt
und ein dreistelliger Fehlercode wird im Display angezeigt.
– Wenn Fehler oder Warnungen gesetzt sind, wird im Display "
–
– –
" angezeigt und der Fehlerhinweis
[X]
oder der
Warnungshinweis
[!]
blinkt.
–
[OK]
-Taste drücken, um die Fehler- oder Warnungscodes
anzuzeigen.
– Liegen mehrere Fehler- oder Warnungscodes vor, kann mit
der
[OK]
-Taste der nächste Fehler- oder Warnungscode
angezeigt werden.
– Wenn Fehler- und Warnungscodes vorliegen, werden zuerst
die Fehler-, dann die Warnungscodes angezeigt.
– Wenn für ca. 10 s keine Aktion erfolgt, wechselt das Gerät
automatisch zurück in die Anzeige "
– – –
".
11.2 Störung, Ursache und Abhilfe
Fehler-
code
Ursache Abhilfen
010 X-dock Test
"Alarmelemente Horn"
fehlgeschlagen
Ggf. Reparatur
durchführen und erneut
mit X-dock testen
011 X-dock Test
"Alarmelemente LED"
fehlgeschlagen
Ggf. Reparatur
durchführen und erneut
mit X-dock testen
012 X-dock Test
"Alarmelemente Motor"
fehlgeschlagen
Ggf. Reparatur
durchführen und erneut
mit X-dock testen
013 Parameter-Check
fehlgeschlagen
Parameter korrigieren und
Tes t mit X- do ck
wiederholen.
014 Gerät wurde von X-dock
gesperrt
Sperrung durch X-dock
aufheben
100 Flash / EEprom
Schreibfehler
Service kontaktieren
104 falsche Flash-Prüfsumme Service kontaktieren
105 beschädigter oder
fehlender O
2
Sensor
O
2
Sensor ersetzen
106 die letzten Einstellungen
wiederhergestellt
Einstellungen prüfen und
Gerät neu kalibrieren
107 Selbsttest fehlerhaft Service kontaktieren
108 Gerätekonfiguration nicht
aktuell
Mit aktueller Dräger CC-
Vision neu konfigurieren
109 Konfiguration fehlerhaft Gerät erneut konfigurieren
161 Eingestellte Betriebszeit
des Geräts abgelaufen
Betriebszeit des Geräts
neu einstellen
210 Nullpunkt- /
Frischluftkalibrierung
fehlgeschlagen
Nullpunkt- /
Frischluftkalibrierung
durchführen
220 Empfindlichkeitskalibrie-
rung fehlgeschlagen
Empfindlichkeitskalibrie-
rung durchführen
221 Kalibrierintervall abgelau-
fen
Kalibrierung durchführen
240 Begasungstest fehlge-
schlagen
Begasungstest oder
Kalibrierung durchführen
241 Begasungstest-Intervall
abgelaufen
Begasungstest oder
Kalibrierung durchführen
12 Technische Daten
12.1 Allgemein
12.2 Standardkonfiguration (Werkseinstellung)
War-
nungs-
code
Ursache Abhilfen
162 Eingestellte Betriebszeit
des Geräts fast
abgelaufen
Betriebszeit des Geräts
neu einstellen
222 Kalibrierintervall
abgelaufen
Kalibrierung durchführen
242 Begasungstest-Intervall
abgelaufen
Begasungstest oder
Kalibrierung durchführen
Umweltbedingungen
Während des Betriebes Temperatur siehe 12.3 und 12.4
700 bis 1300 hPa
10 bis 90 % relative Feuchtigkeit
Lagerungsbedingungen 0 bis 40
o
C / 32 bis 104
o
F
30 bis 80 % relative Feuchtigkeit
Batterielebenszeit
(bei einer
Normaltemperatur
von 25
o
C)
24 Stunden Einsatz pro Tag,
1 Minute Alarm pro Tag:
>5.500 Stunden, O
2
: >2.700 Stunden
Alarmlautstärke Normalwert 90 dBA bei 30 cm.
Abmessungen
(ohne Clip)
64 x 84 x 20 mm
(Batteriefach 25 mm)
2,5 x 3,3 x 0,8 in. (Batteriefach 1 in.)
Gewicht 106 g
Schutzart IP 68
Zulassungen (siehe “Notes on Approval” auf
Seite 267)
Begasungstest-Modus
1)
1) Kann bei kundenspezifischen Bestellungen abweichen.
Schneller Begasungstest
Vibrations-Alarm ja
Begasungstest-Intervall
1)
aus
Betriebssignal
1)
2)
2) Für Messungen gemäß EN 45544 (CO, H
2
S) oder gemäß
EN 50104 (O
2
) muss das Betriebssignal eingeschaltet sein.
aus
Ausschalten
1)
immer
Datenlogger Intervall 1 Minute
Betriebszeitmesser aus
% COHB Modus aus
