6 Dräger REGARD 3900 Modbus TCP/IP Gateway
Konfiguration
3.1 REGARD 3900 TCP/IP Gateways adressieren
1. Gerät spannungslos schalten (Stecker der Spannungsversorgung am Gerät ziehen).
2. Den Jumper 'Boot Configuration' von Position 1 auf Position 2 setzen.
3. Mitgeliefertes Nullmodem Kabel mit dem PC verbinden.
4. Gateway wieder an die Spannungsversorgung anschließen (24VDC) – die grüne LED sollte
jetzt schnell blinken.
5. Das Programm Compositor SW67515 starten.
3.2 Projekt öffnen

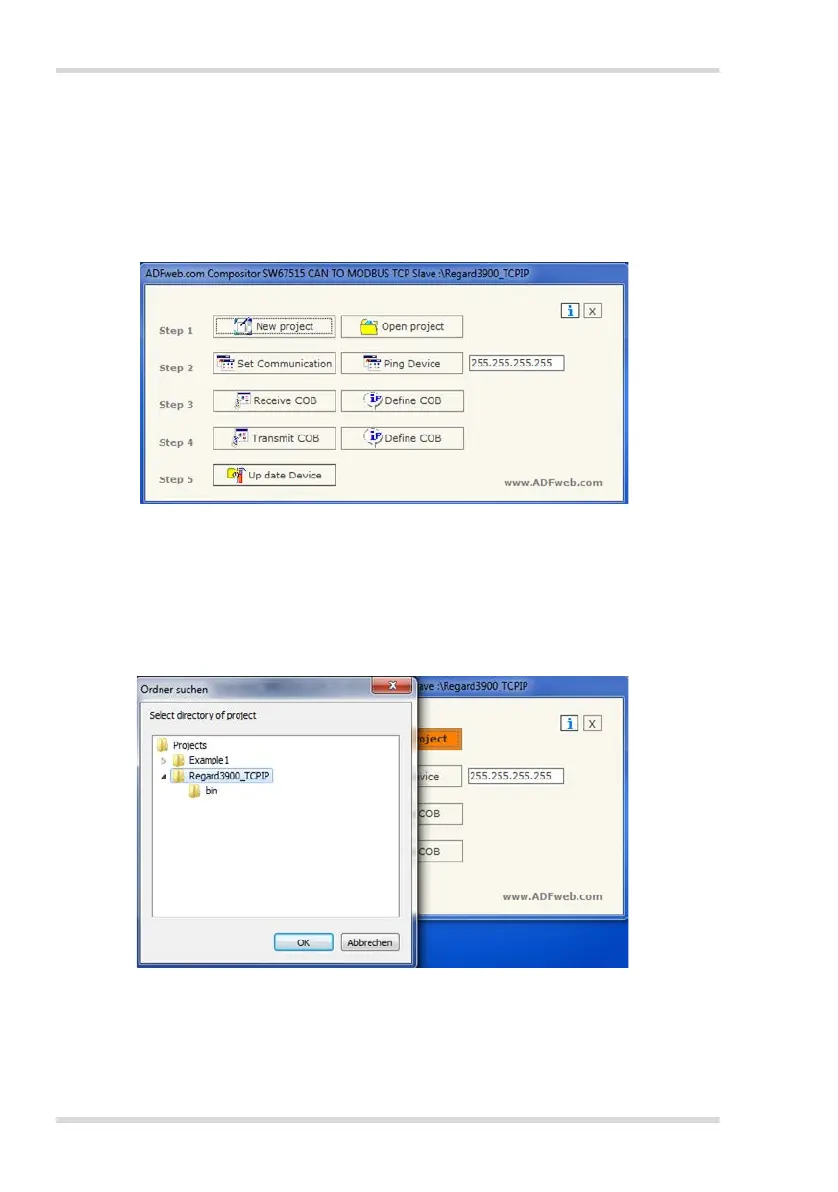

1. Schaltfläche Open project wählen.
Ein Dialogfenster wird angezeigt.
2. Projektpfad
C:\Program files\ADFweb\Compositor_SW67515\Projects\REGARD3900_TCPIP öff-
nen und das entsprechende Projekt REGARD3900_TCPIP auswählen.
