Français
26 Notice d’utilisation VarioLux

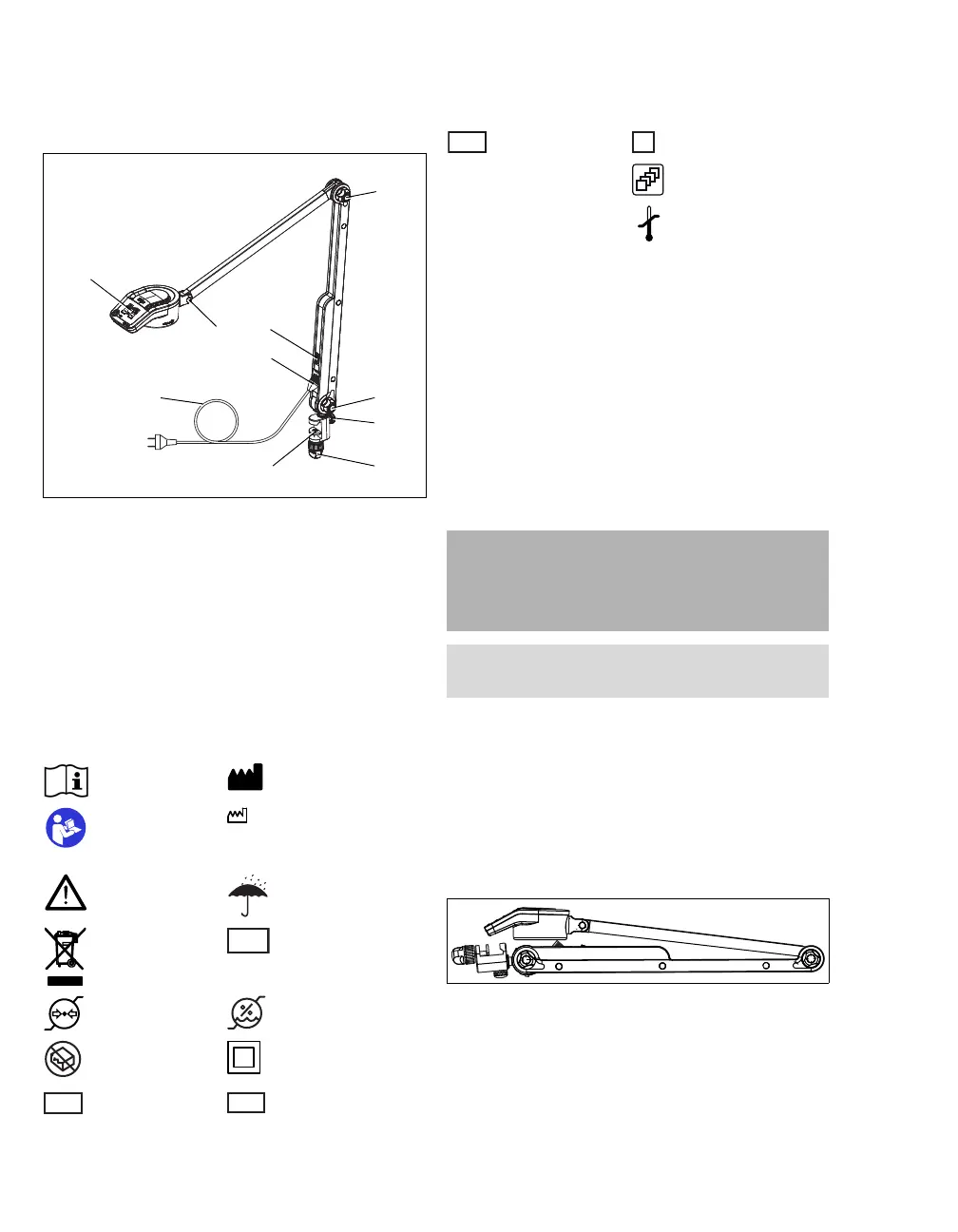

Vue d’ensemble
Contenu de la livraison
– Lampe d'examen VarioLux
– Pince de fixation sur rail
– Câble électrique
Symboles
Montage et préparation
1 Fixer la pince de fixation (C) au rail.
2 Insérer la lampe dans la pince de fixation (C) et la sécuriser
avec la vis de fixation (B).
3 Vérifier que l'alimentation secteur correspond à la tension
nominale indiquée sur la plaque signalétique.
4 Connecter le câble électrique (E) au raccord de câble
électrique (D) de la lampe.
5 Brancher la fiche secteur.
Fonctionnement
Positionnement de la lampe
1 Pour amener la lampe dans la position voulue, desserrer le
bouton de réglage (A) en le tournant dans le sens inverse des
aiguilles d'une montre.
2 Positionner la lampe d'examen comme voulu. Serrer le bouton
de réglage (A) en le tournant dans le sens des aiguilles d'une
montre.
Position de transport de la lampe
Position recommandée pour le transport à l'intérieur de
l'hôpital :
020
A Bouton de réglage B Vis de fixation
C Pince de fixation sur rail D Connexion du câble élec-
trique
E Câble électrique F Interrupteur On/Off
G Vis de réglage H Tableau de commande
Consulter la notice
d'utilisation
Fabricant
Avertissement !
Respecter scrupu-
leusement cette no-
tice d'utilisation
Date de fabrication
Attention Protection contre l’humi-
dité
Marquage DEEE Le produit est un disposi-
tif médical (procédure
d’évaluation de la confor-
mité CE)
Pression ambiante Humidité relative
Ne pas utiliser si
l'emballage est en-
dommagé
Classe de protection II
Numéro de lot Référence de pièce
XXXX
LOT
REF
Numéro de série Indice de révision
O Appareil éteint Quantité
I Appareil allumé Température de stockage
ATTENTION
Risque de dommage physique et matériel
Les positions d’extrémité du système de bras peuvent s’endom-
mager.
Lors du positionnement de la lampe, s’assurer de ne pas tirer le
système de bras avec force au-delà des positions d’extrémité.
REMARQUE
Tenir les bras articulés lors du desserrage du bouton de
réglage (A).
022
SN
RI
