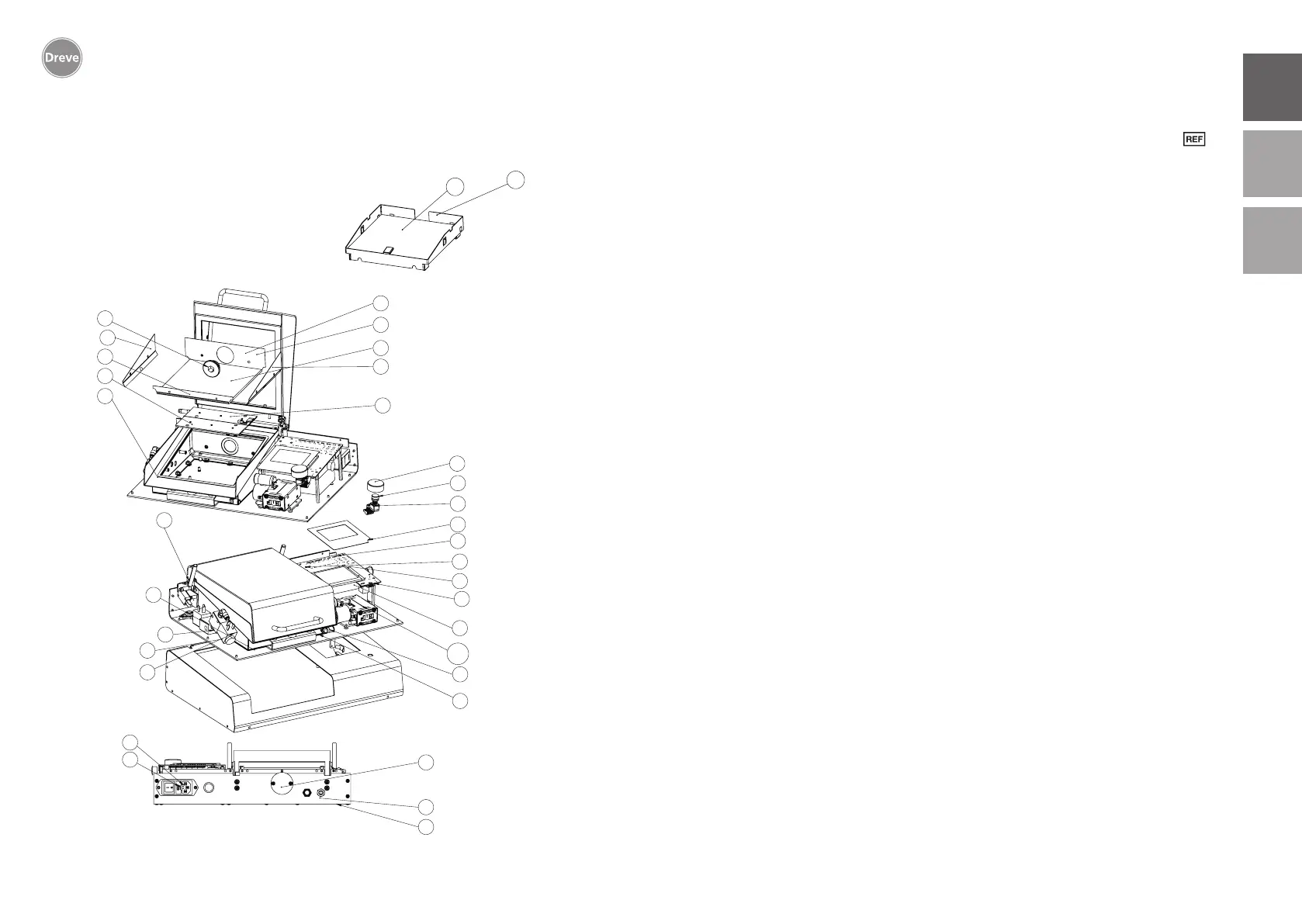

12. Explosionszeichnung
1 Knopfzelle CR 2032 3V 51090CR2032
2
PCU LED N
2
Ansteuerung 521022
3
PCU LED N
2
Netzteil SNT medical 521023
4 Glasscheibe
PCU LED N
2
154 x 164 mm 4 mm dick 501024
5 Spiegelblech Rückseite Unterteil 521025
6 Spiegelblech Rückseite Deckel 521026
7 Spiegelblech seitlich rechts 521027
8 Spiegelblech seitlich links 521028
9 Drehknopf 521029
10 LED Panel für
PCU LED N
2
ohne Druckwächter 521030
11 Spiegelblech Frontseite 521031
12 Drehknopf Adapter 521044
13 Vakuumdichtung 521050
14 Folienrahmen-Displayabdeckung 521057
15 Abdeckung Messdurchführung 521063
16 Pumpe konfektioniert 521068
17 UK Netzstecker gewinkelt BS 1363, 13A 51284
18 Platine mit Sensorik + Druckwächter 521065
19 Kabelbaum
PCU LED N
2
mit USB Buchse 521066
20 Winkelstück 1/8" mit Dichtung 521075
21 Druckfeder 15 mm x 4 mm VD-078 521078
22 Kaltgeräteanschlusskabel 2 m, sw, gerade 521512
23 Verschlussschraube 521083
24 3/2 Magnetventil DO22-3/2NC-G018-02 521560
25 Gasdruckfeder 521565
26 Encoder Grayhill 62AG22-H5-020C 521566
27 Schaffner FN282-6-06 Netzeingang + Filter 521568
28 PVC-Gewebeschlauch – blau mit Synthese – 2004
29 Feinsicherung 2,5 AT 50908
30 Drosselventil,# 6.01.18/1N, G1/8 50937
31 Dichtring aus Perbunan 51012
32 Mecanyl-Rohr RW LT 2A0031 S 51030
33 Steckverschraubung Legris 51050
34 3M Bumpon Klebefuss SJ 5023 51079
35 Cordeset NEMA-Netzstecker5-15 USA (gerade) 51283
36 Glasscheibe Nachhärteeinsatz
PCU LED N
2
521092
37 Rahmen Nachhärteeinsatz
PCU LED N
2
521091
13. Ersatzteilliste
4
5
6
7
8
10
11
13
18
23
36
37
1
2
3
9
12
14
16
19
21
25
26
32
20
24
31
32
33
27
29
30
15
34
Posnr.
Nr.
Beschreibung
1
51090CR2032
Knopfzelle CR 2032 3V
2 521022
PCU LED Ansteuerung
3 521023
PCU LED Netzteil SNT medical
4 501024
Glasscheibe PCU LED 154 x 164mm 4mm dick
5 521025
Spiegelblech Rückseite Unterteil
6 521026
Spiegelblech Rückseite Deckel
ohne Abbildung, ähnlich Pos. 6
7 521027
Spiegelblech seitlich rechts
8 521028
Spiegelblech seitlich links
9 521029
Drehknopf D=32 x 13mm
10 521030
LED Panel für PCU LED ohne Druckwächter
11 521031
Spiegelblech Frontseite
12 521044
Drehknopf Adapter
13 521050
PCU LED - Vakuumdichtung
14 521057
Folienrahmen-Displayabdeckung
15 521063
Abdeckung Messdurchführung
ohne Abbildung
16 521068
Pumpe konfektioniert
17 51284
UK Netzstecker gewinkelt BS 1363, 13A ohne Abbildung
18 521065
Platine mit Sensorik + Druckwächter
19 521066
Kabelbaum PCU LED mit USB Buchse
20 521075
Winkelstück 1/8" mit Dichtung
21 521078
Druckfeder 15mmx4mm VD-078
22 521512
Kaltgeräteanschlusskabel 2m, sw, gerade ohne Abbildung
24 521560
3/2 MagnetventilDO22-3/2NC-G018-02
25 521565
Gasdruckfeder
26 521566
Encoder Grayhill 62AG22-H5-020C
27 521568
Schaffner FN282-6-06 Netzeingang + Filter
28 2004
PVC-Gewebeschlauch - blau mit Synthese-
ohne Abbildung, für N2-Anschuß
29 50908
Feinsicherung 2,5 AT
30 50937
Drosselventil,# 6.01.18/1N, G1/8
31 51012
Dichtring aus Perbunan
32 51030
MECANYL-ROHR RW LT 2A0031 S
33 51050
Steckverschraubung Legris
34 51079
3M BUMPON KLEBEFUß SJ 5023.
35 51283
Cordeset NEMA-Netzstecker5-15 USA (gerade)
ohne Abbildung
36
521092
Glasscheibe Nachhärteeinsatz PCU LED
37
521091
Rahmen Nachhärteeinsatz PCU LED
