Sezione 2: Impostazione e cablaggio del modulo RF5132-433
Questa sezione descrive la modalità di impostazione e cablaggio del modulo RF5132-433.
2.1 Disimballaggio del modulo RF5132-433
Verificare la presenza dei seguenti componenti nell'imballaggio del modulo RF5132-433:
• PCB RF5132-433 • Attrezzi metallici per il montaggio dell'armadietto
•Armadietto in plastica RF5132-433
2.2 Scelta della sede di montaggio per il modulo RF5132-433
NOTA: Montare i dispositivi senza fili e il ricevitore RF5132-433 dopo avere effettuato le prove di posizionamento
con i dispositivi senza fili (vedere le sezioni 5.1 e 5.2).
Scegliere un luogo:
• asciutto
• che rientri nella fascia di valori della temperatura d'esercizio
• che si trovi in una posizione centrale rispetto al posizionamento proposto per tutti i dispositivi senza fili
•il più in alto possibile
• lontano da fonti di interferenza, tra cui: rumori elettrici (computer, televisori e motori elettrici di apparecchi, impianti
di riscaldamento e condizionamento dell'aria); grandi oggetti metallici come i tubi di riscaldamento e le tubature
idrauliche che possono schermare le onde elettromagnetiche.
Ai fini di un funzionamento adeguato del sistema antimanomissione dell'unità, la superficie su cui viene installato il
modulo RF5132-433 deve essere liscia e priva di ostruzioni, per consentire l'accesso al retro dell'unità.
Assicurarsi che i cavi elettrici non si trovino sopra o sotto il modulo quando viene installato.
Quando il modulo RF5132-433 viene montato in un piano seminterrato, posizionare il modulo nella posizione più
alta e più vicina possibile alla parte inferiore del primo piano. Il raggio d'azione del modulo sarà ridotto se l'unità viene
montata sotto il livello del suolo.
2.3 Collegamento del ricevitore RF5132-433
Avvertenza: Rimuovere la corrente elettrica dal sistema quando si collegano i moduli al Keybus.

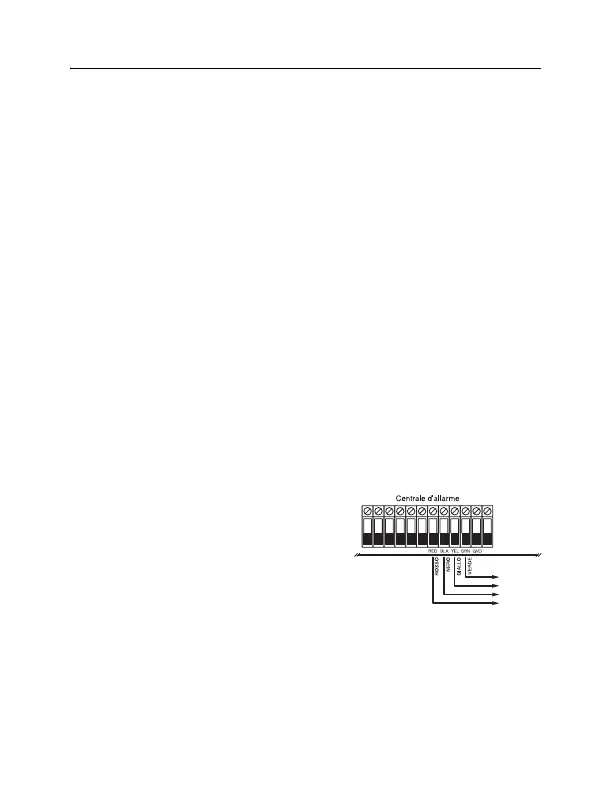

Collegare il modulo RF5132-433 al Keybus a 4 conduttori della centrale di controllo in base al seguente diagramma.
Dopo aver completato il cablaggio, ricollegare la corrente elettrica al
sistema di sicurezza.
Il modulo RF5132-433 dispone di un quinto morsetto denominato
‘GND’, che deve restare inutilizzato.
Ora che il modulo RF5132-433 è stato collegato con i cavi, è neces-
sario registrare e programmare i dispositivi senza fili. Seguire le istru-
zioni contenute nella sezione 3.
2.4 Sistema antimanomissione
Nell'unità sono integrati dispositivi antimanomissione parete/involucro separati. Questi dispositivi sono disabilitati per
default nella versione NA (default nella versione UE: attivi). Le opzioni 3 e 4 nella sezione [90] possono abilitare o
disabilitare i dispositivi antimanomissione.
Se installato correttamente, il dispositivo antimanomissione "parete" verrà premuto dalla parete su cui viene installato
il modulo RF5132-433. Il dispositivo antimanomissione "parete" si attiva quando l'unità viene rimossa dalla parete. Il
dispositivo antimanomissione "involucro" si attiva quando l'involucro viene aperto e viene ripristinato quando l'involu-
cro viene chiuso.
KEYBUS
VERSO
RF5132
