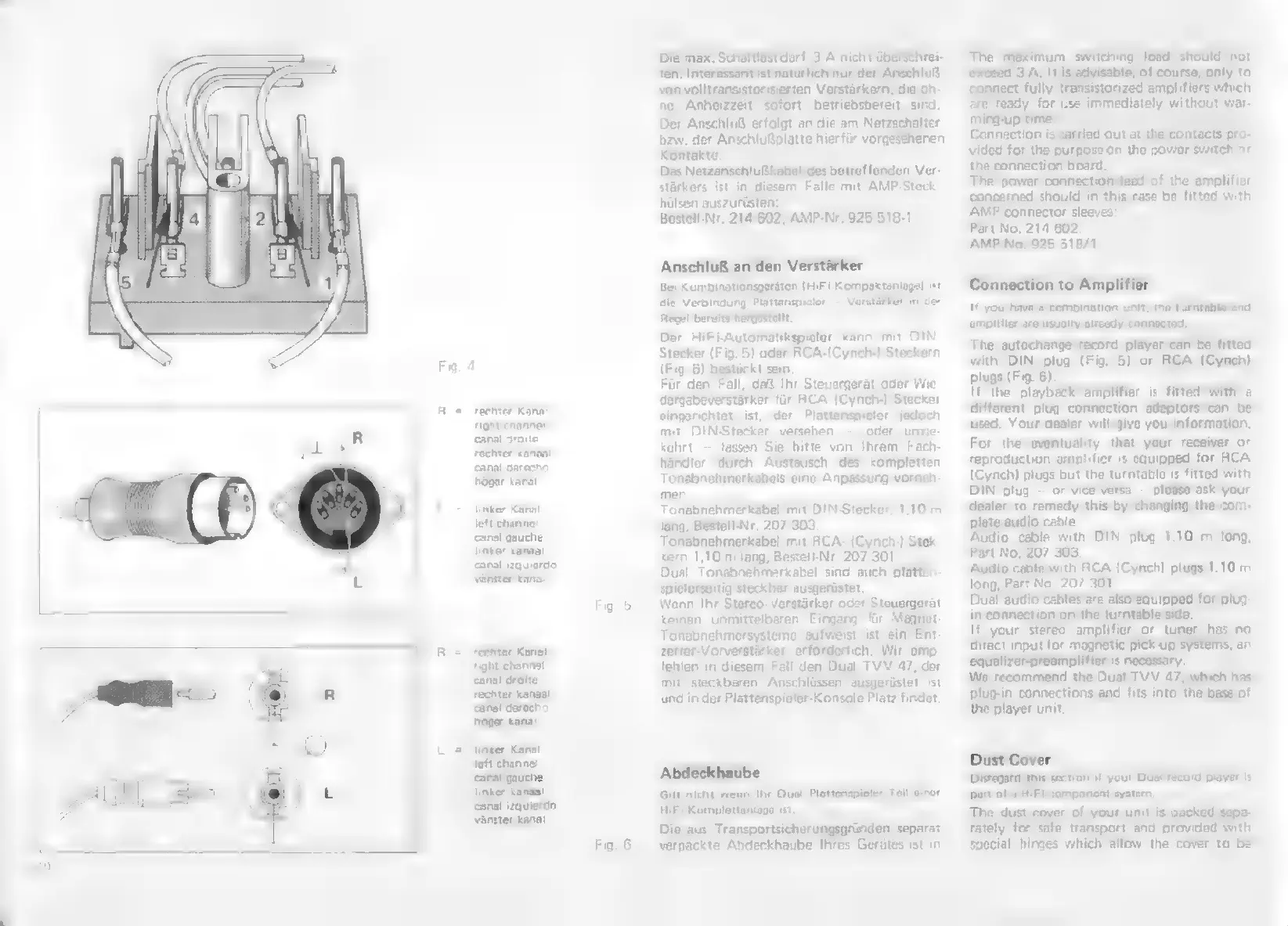

Fig. 4
Ae
R=
La
rachter Kana!
right channel
canal droite
rechter kanaal
canal derecho
högar kanal
linker Kanal
left channel
canal gauche
linker kanaal
canal izquierdo
vänster kanai
rechter Kanal
right channel
canal droite
rechter kanaal
canal derecho
hóger kanal
"re Kanal
left channel
canal gauche
linker kanasi
canal izquierdo
vänner kanal
Fig. 5
Fig. 6
Die max. Schaltlast darf 3 A nicht überschrei-
ten. Interessant ist natürlich nur der Anschluß
von volltransistorisierten Verstarkern, die oh-
ne Anheizzeit sofort betriebsbereit sind.
Der Anschluß ertolgt an die am Netzschalter
bzw, der Anschlußplatte hierfür vorgesehenen
Kontakte,
Das Netzanschiußkabel des betreffenden Ver-
stärkers ist in diesem Falle mit AMP-Steck-
hülsen auszurüsten:
Bestell-Nr. 214 602, AMP-Nr. 925 518-1
Anschluß an den Verstärker
Bei Korrbinationsgeráten [HiF i-Kompaktanlagel ist
die Verbindung Plattanspieler — Verstärker in der
Regel bereits hergestalit,
Der HiFi-Automatikspieler kann mit DIN.
Stecker (Fig. 5) oder RCA-(Cynch-) Steckern
(Fig. 6) bestückt sein,
Für den Fall, daß Ihr Steuergerät oder Wie
dergabeverstárker für ACA (Cynch-) Stecker
eingerichtet ist, der Plattenspieler jedoch
mit DIN-Stecker versehen — oder umge-
kehrt — lassen Sie bitte von Ihrem Fach-
hardier durch Austausch des kompletten
Tonabnehmerkabels eine Anpassung vorneh-
men.
Tonabnehmerkabel mit DIN-Stecker, 1,10 m
lang, Bestell-Nr, 207 303.
Tonabnehmerkabel mit RCA- (Cynch-) Stek
kern 1,10 m lang, Bestell-Nr. 207 301
Dual Tonabnehmerkabel sind auch platten-
spielerseitig steckbar ausgerüstet,
Wenn Ihr Stereo. Verstärker oder Steuergerät
keinen unmittelbaren Eingang für Magnet-
Tonabnehmersysteme aufweist ist ein Ent-
zerrar-Vorverstärker erforderlich. Wir emp.
fehlen in diesem Fall den Dual TVV 47, der
mit steckbaren Anschlüssen ausgerüstet ist
und in der Plattenspieler-Konsole Platz findet.
Abdeckhaube
Gilt nicht wenn Ihr Dual Plattenspieler Tell einer
HIFI-Kornplettanlage ist,
Die aus Transportsicherungsgründen separat
verpackte Abdeckhaube Ihres Gerätes ist in
The maximum switching load should not
exceed 3 A, It is advisable, of course, only to
connect fully transistorized amplifiers which
are ready for use immediately without war-
ming-up time.
Cannection is carried out at the contacts pro-
vided for the purpose on the power switch or
the connection board.
The power connection lead of the amplifier
concerned should in this casa be fitted with
AMP connector sleeves:
Part No, 214 602.
AMP No. 925 518/1.
Connection to Amplifier
If you have a combination unit, the turntable and
amplifier are usually already connected,
The autochange record player can be fitted
with DIN plug (Fig. 5) or RCA (Cynch)
plugs (Fig. 6).
If the playback amplifier is fitted with a
different plug connection adaptors can be
used. Your dealer will give you information.
For the eventuality that your receiver or
reproduction amplifier is equipped for ACA
(Cynch) plugs but the turntable is fitted with
DIN plug — or vice versa — please ask your
dealer to remedy this by changing the com-
plete audio cable,
Audio cable with DIN plug 1.10 m long,
Part No. 207 303.
Audio cable with RCA [Cynch] plugs 1.10 m
long, Part No. 207 301
Dual audio cables are also equipped for plug-
in connection on the turntable side.
M your stereo amplifier or tuner has no
direct input for magnetic pick-up systems, an
equalizer-preamplifier is necessary.
We recommend the Dual TVV 47, which has
plug-in connections and fits into the base of
the player unit.
Dust Cover
Disregard this section if your Duel record player is
part of a HIFI component systern,
The dust cover of your unit i$ packed sepa-
rately tor safe transport and provided with
special hinges which allow the cover to be
