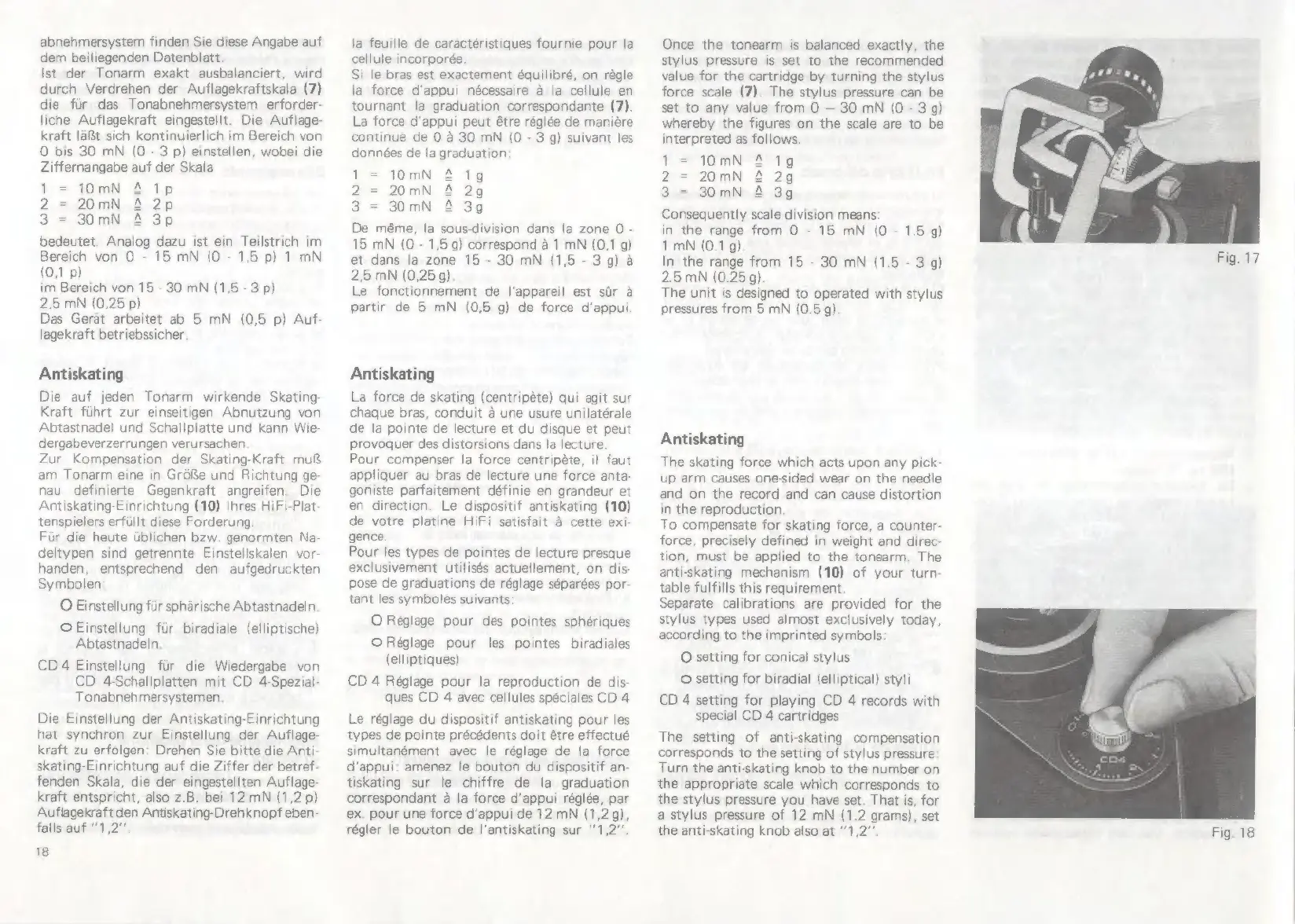

Dual 504 - Page 9

abnehmersystem finden Sie diese Angabe auf
dem beiliegenden Datenblatt.
Ist der Tonarm exakt ausbalanciert, wird
durch Verdrehen der Auflagekraftskala (7)
die für das Tonabnehmersystem erforder-
liche Auflagekraft eingestellt. Die Auflage-
kraft läßt sich kontinuierlich im Bereich von
O bis 30 mN (0 - 3 p) einstellen, wobei die
Ziffernangabe auf der Skala
1 = 10mN ^ 1p
2 20mN ^ 2p
3 = 30mN ^ 3p
bedeutet. Analog dazu ist ein Teilstrich im
Bereich von O - 15 mN (0 - 1,5 p) 1 mN
(0,1 p)
im Bereich von 15 - 30 mN (1,5 -3 p)
2,5 mN (0,25 p)
Das Gerät arbeitet ab 5 mN (0,5 p) Auf-
lagekraft betriebssicher
Antiskating
Die auf jeden Tonarm wirkende Skating-
Kraft führt zur einseitigen Abnutzung von
Abtastnadel und Schallplatte und kann Wie-
dergabeverzerrungen verursachen
Zur Kompensation der Skating-Kraft muß
am Tonarm eine in Größe und Richtung ge-
nau definierte Gegenkraft angreifen, Die
Antiskating-Einrichtung (10) Ihres HiFi-Plat-
tenspielers erfüllt diese Forderung.
Für die heute üblichen bzw. genormten Na-
deltypen sind getrennte Einstellskalen vor-
handen, entsprechend den aufgedruckten
Symbolen
© Einstellung für sphärische Abtastnadeln
O Einstellung für biradiale (elliptische)
Abtastnadeln
CDA Einstellung für die Wiedergabe von
CD 4-Schallplatten mit CD 4-Spezial-
Tonabnehmersystemen
Die Einstellung der Antiskating-Einrichtung
hat synchron zur Einstellung der Auflage-
kraft zu erfolgen: Drehen Sie bitte die Anti-
skating-Einrichtung auf die Ziffer der betref-
fenden Skala, die der eingestellten Auflage-
kraft entspricht, also z.B. bei 12 mN (1,2 p)
Auflagekraft den Antiskating-Drehknopf eben-
falls auf "1,2"
18
la feuille de caractéristiques fournie pour la
cellule incorporée.
Si le bras est exactement équilibré, on régle
la force d'appui nécessaire á la cellule en
tournant la graduation correspondante (7).
La force d'appui peut étre réglée de maniére
continue de 0 à 30 mN (0 - 3 g) suivant les
données de la graduation
1 = 10mN ^ 1g
2 = 20mN
3 = 30mN
De méme, la sous-division dans la zone O -
15 mN (0 - 1,5 g) correspond à 1 mN (0,1 g)
et dans la zone 15 - 30 mN (15-39) à
2,5 mN (0,25 g)
Le fonctionnement de l'appareil est sür à
partir de 5 mN (0,5 g) de force d'appui
Antiskating
La force de skating (centripéte) qui agit sur
chaque bras, conduit à une usure unilatérale
de la pointe de lecture et du disque et peut
provoquer des distorsions dans la lecture
Pour compenser la force centripete, il faut
appliquer au bras de lecture une force anta-
goniste parfaitement définie en grandeur et
en direction. Le dispositif antiskating (10)
de votre platine HiFi satisfait à cette exi-
gence.
Pour les types de pointes de lecture presque
exclusivement utilisés actuellement, on dis-
pose de graduations de réglage séparées por-
tant les symboles suivants
O Réglage pour des pointes sphériques
© Réglage pour les pointes biradiales
(elliptiques)
CD 4 Réglage pour la reproduction de dis-
ques CD 4 avec cellules spéciales CD 4
Le réglage du dispositif antiskating pour les
types de pointe précédents doit étre effectué
simultanément avec le réglage de la force
d'appui: amenez le bouton du dispositif an-
tiskating sur le chiffre de la graduation
correspondant à la force d'appui réglée, par
ex. pour une force d'appui de 12 mN (1,2 g),
régler le bouton de l'antiskating sur "1,2".
Once the tonearm is balanced exactly, the
stylus pressure is set to the recommended
value for the cartridge by turning the stylus
force scale (7). The stylus pressure can be
set to any value from O — 30 mN (0 - 3 g)
whereby the figures on the scale are to be
interpreted as follows.
1 = 10mN ^ 1g
2 = 20mN ^ 2g
3 = 30mN ^ 3g
Consequently scale division means:
in the range from O - 15 mN (0 - 1.5 g)
1 mN (0.1 g)
In the range from 15 - 30 mN (1.5 - 3 g)
2.5 mN (0.25 g)
The unit is designed to operated with stylus
pressures from 5 mN (0.5 g)
Antiskating
The skating force which acts upon any pick-
up arm causes one-sided wear on the needle
and on the record and can cause distortion
in the reproduction
To compensate for skating force, a counter-
force, precisely defined in weight and direc-
tion, must be applied to the tonearm. The
anti-skating mechanism (10) of your turn-
table fulfills this requirement.
Separate calibrations are provided for the
stylus types used almost exclusively today,
according to the imprinted symbols:
O setting for conical stylus
O setting for biradial (elliptical) styli
CD 4 setting for playing CD 4 records with
special CD 4 cartridges
The setting of anti-skating compensation
corresponds to the setting of stylus pressure:
Turn the anti-skating knob to the number on
the appropriate scale which corresponds to
the stylus pressure you have set. That is, for
a stylus pressure of 12 mN (1.2 grams), set
the anti-skating knob also at 1,2".
Fig. 17
Fig. 18
