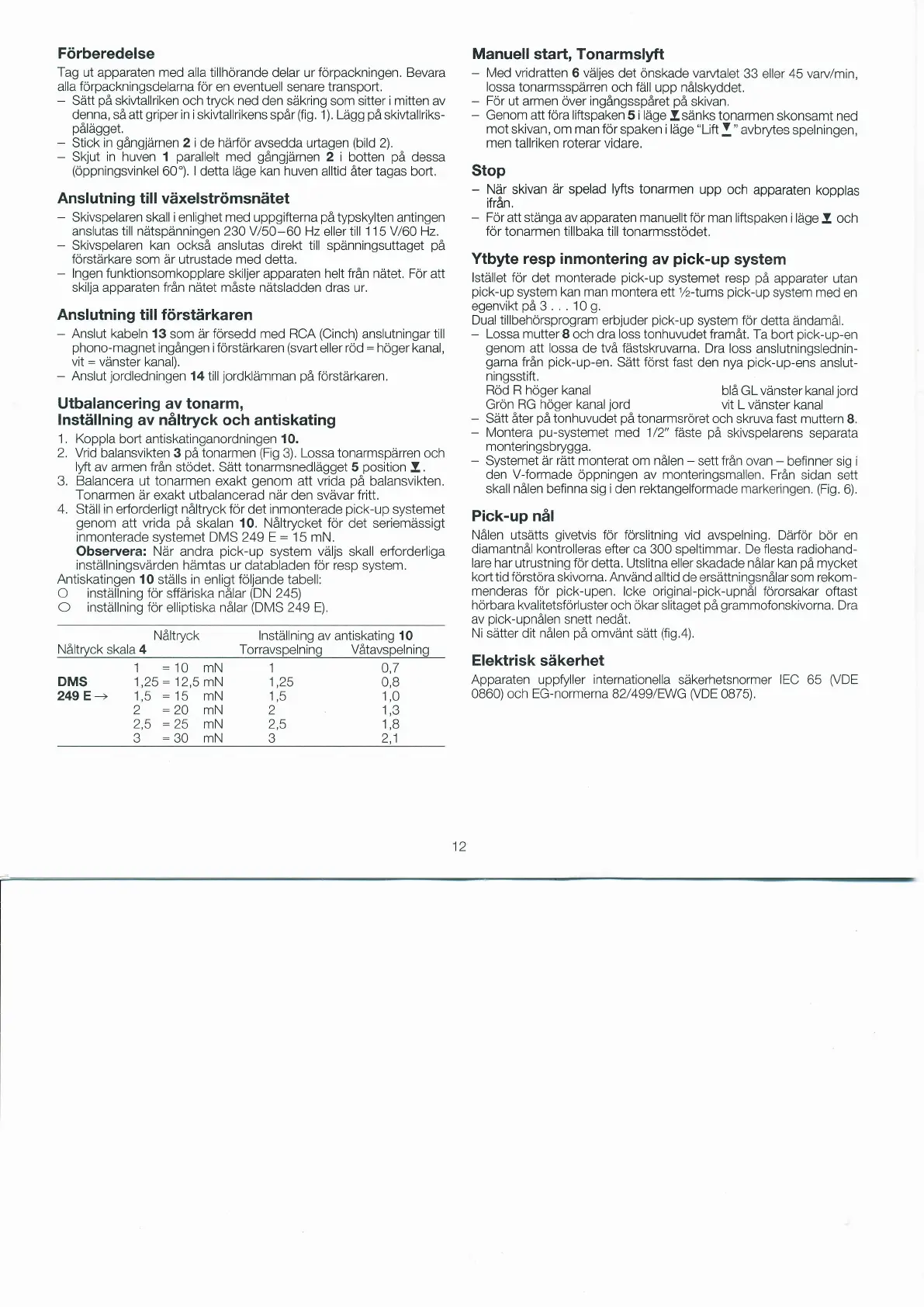

Dual CS 503-1 - Page 12

Förberedelse
Tag ut apparaten med alla tillhörande
delar ur
förpackningen.
Bevara
alla förpackningsdelarna för
en eventuell
senare transporl.
-
Sätt
pä
skivtallriken och tryck ned den säkring som sitter i mitten av
denna, sä att
griper
in i skivtallrikens
spär
(fig.
1). Lägg
pä
skivtallriks-
pälägget,
-
Stick
in
gängjärnen
2 i de härför avsedda urtagen
(bild
2).
-
Skjut
in huven I
parallelt
med
gängjärnen
2 i botten
pä
dessa
(oppningsvinkel
60').
I
detta
läge
kan huven alltid äter tagas bort.
Anslutning
till växelströmsnätet
-
Skivspelaren skall
i
enlighet
med
uppgifterna
pä
typskylten antingen
anslutas till nätspänningen 230 V/50-60 Hz
eller till
1
'15
V/60
Hz.
-
Skivspelaren kan ocksä anslutas direkt till spänningsuttaget
pä
förstärkare
som är utrustade med detta.
-
lngen funktionsomkopplare
skiljer apparaten
helt frän
nätet, För att
skilja apparaten frän nätet mäste nätsladden
dras ur.
Anslutning till förstärkaren
-
Anslut kabeln 13
som är
försedd
med RCA
(Cinch)
anslutningar till
phono-magnet
ingängen iförstärkaren
(svart
eller
röd
=
höger kanal,
vit
=
vänster kanal).
-
Anslut
jordledningen
14 till
jordklämman
pä
förstärkaren.
Utbalancering
av tonarm,
lnställning
av nältryck och antiskating
1. Koppla
bort antiskatinganordningen
10.
2. Vrid balansvit<ten
3
pä
tonarmen
(Fig
3).
Lossa
tonarmspärren och
lyft
av armen frän stödet. Sätt tonarmsnedlägget 5
position
I.
3.
Balancera
ut tonarmen exakt
genom
att vrida
pä
balansvikten.
Tonarmen
är exakt utbalancerad när den svävar fritt.
4.
Ställ
in
erforderligt
nältryck för
det
inmonterade
pick-up
systemet
genom
att
vrida
pä
skalan 10. Nältrycket för det seriemässigt
inmonterade
systemet DMS 249 E
:
15 mN.
Observera:
När
andra
pick-up
system
väljs
skall erforderliga
lnställningsvärden hämtas
ur databladen
för resp
system.
Antiskatingen
10 ställs in
enligt
följande tabell:
O inställning för
sffäriska
nälar
(DN
245)
O
inställning
för
elliptiska
nälar
(DMS
245 E).
Nältryck lnställning
av antiskating 10
Nältryck skala 4 Torravspelning Vätavspelning
Manuell
start, Tonarmslyft
-
Med vridratten
6
väljes
det önskade vaMalet
33
eller
45 vaw/min,
lossa tonarmsspärren
och
fäll
upp nälskyddet.
-
För
ut armen över ingängsspäret
pä
skivan.
-
Genom att föra liftspaken
5 i läge
t
sänks tonarmen
skonsamt ned
mot skivan,
om
man för
spaken i läge
"Lift
!
"
avbrytes
spelningen,
men
tallriken roterar vidare.
Stop
-
När
skivan
är spelad
lyfts tonarmen
upp
och apparaten
kopplas
ifrän.
-
För att
stänga av apparaten manuellt för man liftspaken
i läge
t
och
för tonarmen tillbaka till tonarmsstödet.
Ytbyte resp inmontering
av
pick-up
system
lstället för det monterade
pick-up
systemet resp
pä
apparater utan
pick-up
system kan man montera
ett
%-tums
pick-up
system
med
en
egenviktpä3...109.
Dual
tillbehörsprogram erbjuder
pick-up
system för detta ändamä|.
-
Lossa mutter I och dra loss tonhuvudet
framät. Ta
bort
pick-up-en
genom
att lossa de tvä fästskruvarna. Dra
loss anslutningslednin-
gama
frän
pick-up-en.
Sätt först fast
den
nya
pick-up-ens
anslut-
ningsstift.
Röd R höger kanal
Grön RG höger kanal
jord
-
Satt äter
pä
tonhuvudet
pä
tonarmsröret och
skruva
fast
muttern 8.
-
Montera
pu-systemet
med 1/2" fäste
pä
skivspelarens
separata
monteringsbrygga.
-
Systemet är rätt monterat om nälen
-
sett frän
ovan
-
befinner sig i
den V-formade
öppningen av
monteringsmallen,
Frän sidan
sett
skall nälen befinna sig i den rektangelformade markeringen.
(Fig.
6).
Pick-up näl
Nälen
utsätts
givetvis
för förslitning vid
avspelning, DärJör
bör en
diamantnäl kontrolleras
efter ca
300
speltimmar.
De flesta radiohand-
lare
har utrustning för detta. Utslitna eller skadade nälar kan
pä
mycket
kort
tid
förstöra
skivorna. Använd alltid de ersättningsnälar som rekom-
menderas för
pick-upen.
lcke
original-pick-upnäl förorsakar oftast
hörbara kvalitetsforluster och ökar slitaget
pä grammofonskivorna.
Dra
av
pick-upnälen
snett
nedät.
Ni sätter
dit
nälen
pä
omvänt sätt
(fig.4).
Elektrisk
säkerhet
Apparaten
uppfyller
internationella
säkerhetsnormer IEC 65
(VDE
0860) och EG-normerna
B2/499/=V/G
(VDE
0875).
blä GL vänster kanal
jord
vit
L vänster kanal
1
:10
mN
DMS
1,25
:
12,5 mN
249E--> 1,5
:15
mN
2
:20
mN
2,5
=
25 mN
3
:30
mN
1
0,7
1,25 0,8
1,5 1,0
2 1,3
2,5 1,8
ö z, l
12
