Dual CS 714 Q - Page 12

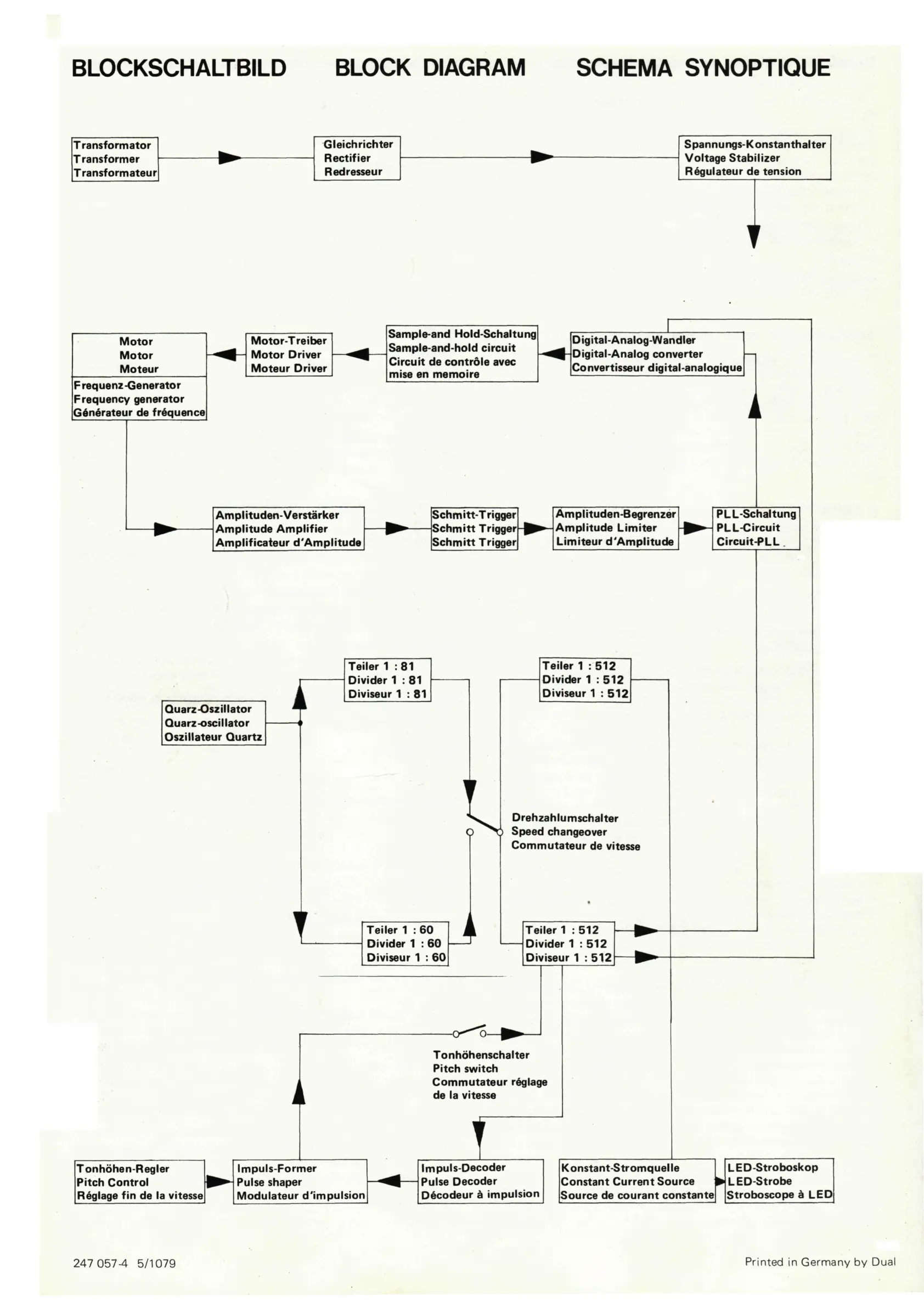

BLOCKSCHALTBILD BLOCK DIAGRAM SCHEMA SYNOPTIQUE
Transformator
Transformer
Transformateur
Gleichrichter
Rectifier
Redresseur
Spannungs-Konstanthalter
Voltage Stabilizer
Régulateur de tension
Motor
Motor
Moteur
Frequenz-Generator
Frequency generator
Gönérateur de fréquence
Motor-Tre i ber
Motor Driver
Moteur Driver
Sample-and Hold-Schaltung
Sample-and-hold circuit
Circuit de contröle avec
mise en memoire
Digital-Analog-Wandler
Digital-Analog converter
Convertisseur digital-analogique
Amplituden-Verstärker
Amplitude Amplifier
Amplificateur d'Amplitude
Schmitt Trigger
Schmitt Trigger
Schmitt Trigger
Amplituden-Begrenzer
Amplitude Limiter
Limiteur d'Amplitude
PLL-Schaltung
PLL-Circuit
Circuit-PLL
Quarz-Oszillator
Quarz-oscillator
Oszillateur Quartz
i
Teiler 1 : 81
Divider 1 : 81
Diviseur 1 : 81
ii
Teiler 1 : 512
Divider 1 : 512
Diviseur 1 : 512
Teiler 1 : 60
Divider 1 : 60
Diviseur 1 : 60
Drehzahlumschalter
Speed changeover
Commutateur de vitesse
Teiler 1 : 512
Divider 1 : 512
Diviseur 1 : 512
Tonhöhenschalter
Pitch switch
Commutateur reglage
de la vitesse
Tonhöhen Regler
Pitch Control
Reglage fin de la vitesse
Impuls-Former
Pulse shaper
Modulateur d'impulsion
i
Impuls Decoder
Pulse Decoder
Décodeur å impulsion
Konstant Stromquelle
Constant Current Source
Source de courant constante
LED-Stroboskop
LED-Strobe
Stroboscope å LED
247 057-4 5/1079
Printed in Germany by Dual
