18
F
Réglage position de la pédale de commande
frein arrière et changement de vitesse
Afin de satisfaire aux exigences de conduite de tout
pilote, on peut modifier la position du levier de commande
du frein arrière et du changement de vitesse par rapport
au repose-pieds.
Pour le sélecteur de vitesse agir comme suit :

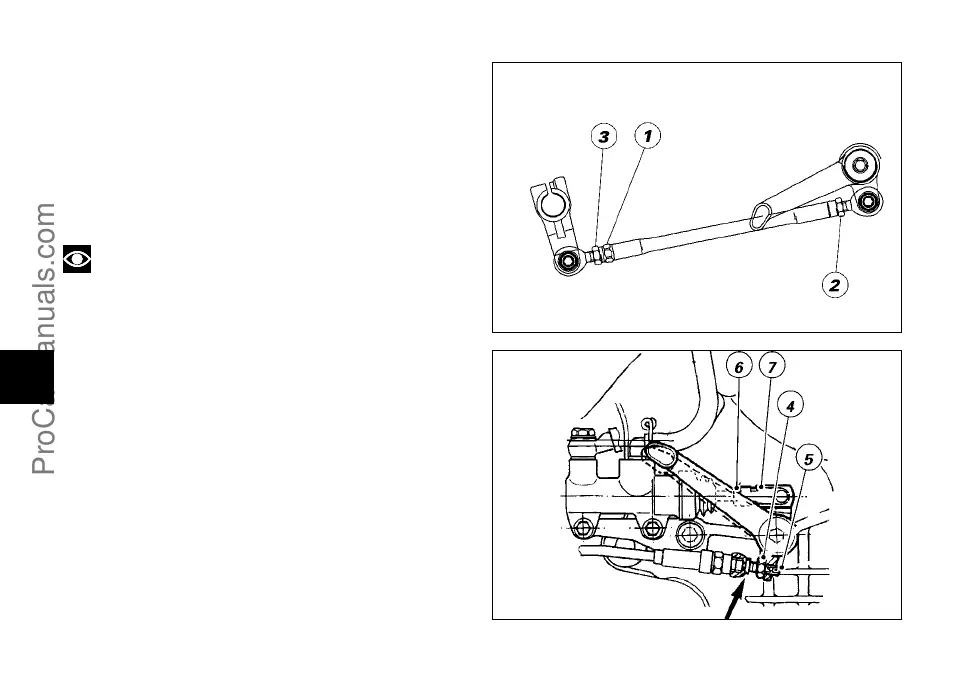

Immobiliser la tige (1) et desserrer les contre-écrous (2) et
(3).
Notes
L’écrou (2) a un filet à gauche.
Tourner la tige (1), à l’aide d’une clé ouverte sur sa partie
hexagonale, de sorte que la pédale prenne la position
souhaitée.
Serrer les deux contre-écrous sur la tige.
Pour modifier la position de la pédale du frein arrière agir
comme suit :
Desserrer les contre-écrous (4). Tourner la vis (5) réglant
la course de la pédale jusqu’à établir la position souhaitée.
Serrer le contre-écrou (4).
Vérifier, en agissant de votre main sur la pédale, que celle-
ci présente un jeu d’env. 1,5÷2 mm avant que l’action
freinante débute.
Si cela n’est pas le cas, il faut modifier la longueur de la
tige de commande du maître-cylindre comme suit :
Desserrer le contre-écrou (5) sur la tige du maître-cylindre.
Serrer la tige sur la fourchette (6) pour augmenter le jeu
ou la desserrer pour le réduire. Serrer le contre-écrou (7)
et vérifier de nouveau le jeu.
fig. 11.2
fig. 11.3
