Moteur
Bicylindre à quatre temps en “L” longitudinal de 90°.
Alésage :
104 mm
Course :
58,8 mm
Cylindrée totale
999 cm
3
:
Taux de compression :
1:12,3 ±0,5
Puissance max. à l’arbre (95/1/CE) :
102/139 Kw/Ch à 10.000 min
–1
Couple max. à l'arbre (95/1/CE) :
105/10,7 Kgm à 8.000 min
–1
Régime max. :
11.500 min
–1
Important
Quelle que soit la condition de marche, il ne faut
pas dépasser la limite de vitesse maxi.
Distribution
Desmodromique, quatre soupapes par cylindre,
actionnées par huit culbuteurs (quatre culbuteurs
d'ouverture et quatre de fermeture) et par deux arbres de
distribution en tête. Le vilebrequin la commande à l’aide
d’engrenages cylindriques, poulies et courroies crantées.

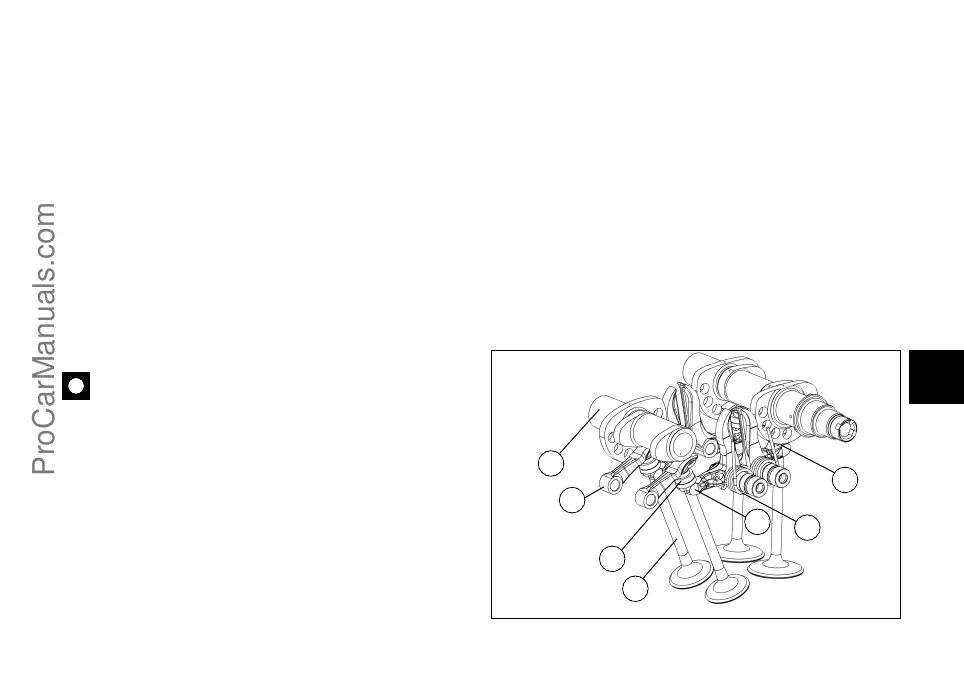

Schéma de la distribution desmodromique (fig. 44)
1) Culbuteur d’ouverture (ou supérieur);
2) pastille de réglage culbuteur supérieur;
3) demi-bagues;
4) pastille de réglage culbuteur de fermeture (ou inférieur);
5) ressort de rappel du culbuteur inférieur;
6) culbuteur de fermeture (ou inférieur);
7) arbre de distribution;
8) soupape.
fig. 44
