18
I

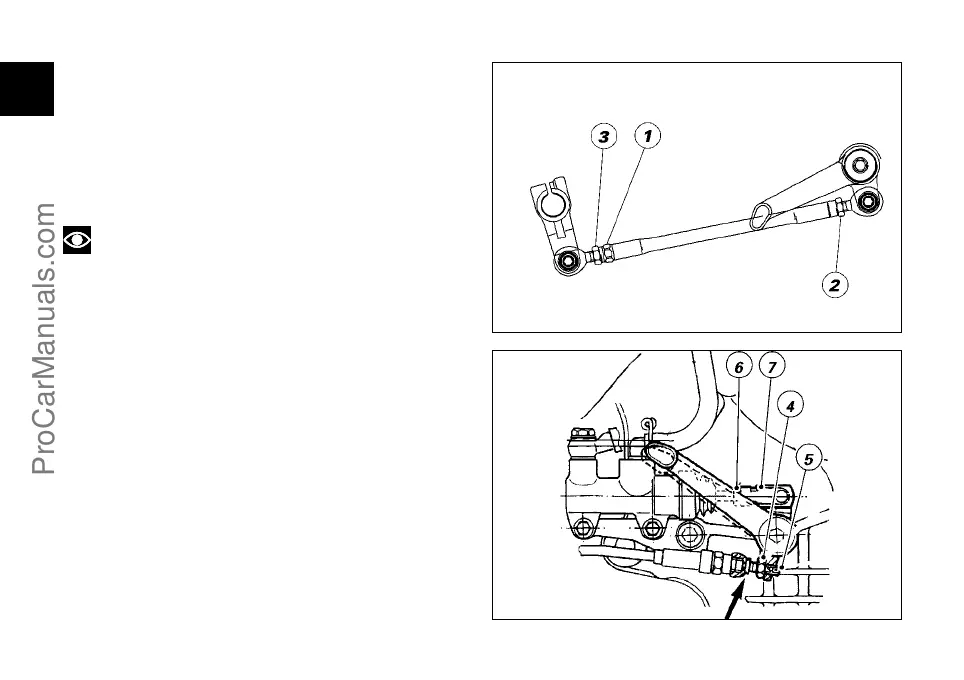

Registrazione posizione pedale comando
cambio e freno posteriore (fig. 11.2 e 11.3)
Per assecondare le esigenze di guida di ogni pilota è
possibile modificare la posizione del pedale comando
cambio e freno posteriore rispetto alle relative pedane.
Per modificare la posizione della leva comando cambio
agire nel modo seguente:
Bloccare l’asta (1) e allentare i controdadi (2) e (3).
Note
Il dado (2) ha un filetto sinistrorso.
Ruotare l’asta (1), operando con una chiave aperta sulla
parte esagonale, facendo assumere al pedale cambio la
posizione desiderata.
Serrare contro l’asta entrambi i controdadi.
Per modificare la posizione della leva comando freno
posteriore agire nel modo seguente:
Allentare il controdado (4). Ruotare la vite (5) di registro
corsa pedale fino a stabilire la posizione desiderata.
Serrare il controdado (4).
Verificare, agendo a mano sul pedale, che questo
presenti un gioco di circa 1,5÷2 mm prima di iniziare
l’azione frenante.
Se così non risulta occorre modificare la lunghezza
dell’astina di comando della pompa nel modo seguente:
Allentare il controdado (6) sull’astina della pompa.
Avvitare l’astina sulla forcella (7) per aumentare il gioco o
svitarla per diminuirlo.
Serrare il controdado (6) e verificare nuovamente il gioco.
fig. 11.2
fig. 11.3
