fig. 11.3

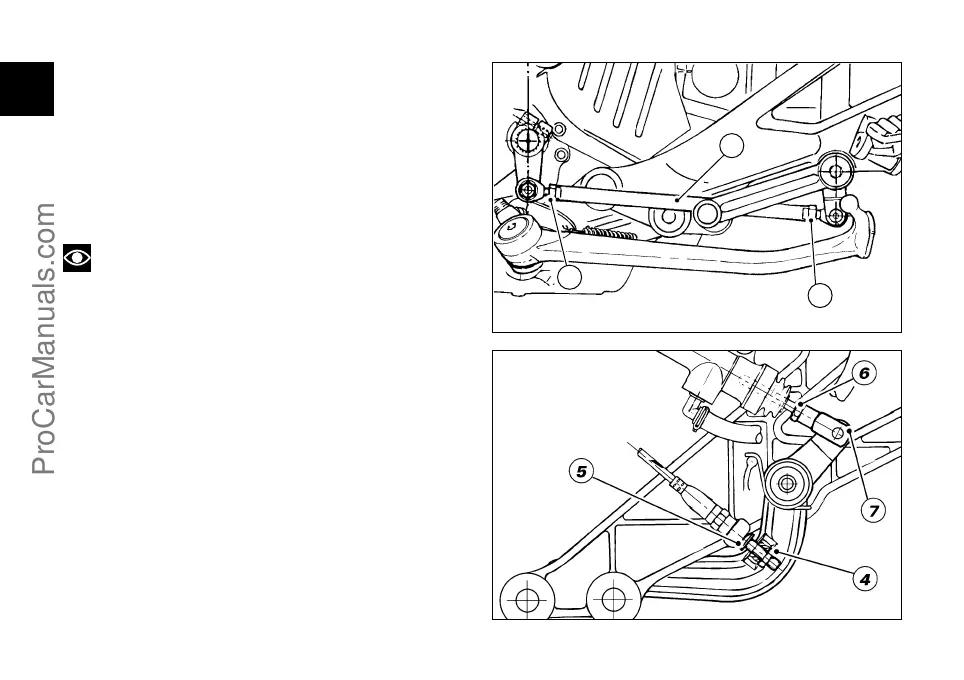

Registrazione posizione pedale comando
cambio e freno posteriore (fig. 11.2)
Per assecondare le esigenze di guida di ogni pilota è
possibile modificare la posizione delle leve comando
cambio e freno posteriore rispetto all’appoggiapiedi.
Per modificare la posizione della leva comando cambio
agire nel modo seguente:
Bloccare l’asta (1) e allentare i controdadi (2) e (3).
Note
Il dado (2) ha un filetto sinistrorso.
Ruotare l’asta (1) facendo assumere al pedale cambio la
posizione desiderata.
Serrare contro l’asta entrambi i controdadi.
Per modificare la posizione della leva comando freno
posteriore agire nel modo seguente:
Allentare il controdado (4).
Ruotare la vite (5) di registro corsa pedale fino a stabilire
la posizione desiderata.
Serrare il controdado (4).
Verificare, agendo a mano sul pedale, che questo
presenti un gioco di circa 1,5÷2 mm prima di iniziare
l’azione frenante.
Se così non risulta occorre modificare la lunghezza
dell’astina di comando della pompa nel modo seguente:
Allentare il controdado (6) sull’astina della pompa.
Avvitare l’astina sulla forcella (7) per aumentare il gioco o
svitarla per diminuirlo.
Serrare il controdado (6) e verificare nuovamente il gioco.
