Note
La parte trasparente della lampadina nuova non
deve essere toccata con le mani, ne provocherebbe
l’annerimento riducendone la luminosità.
Inserire le linguette della base lampadina, nelle sedi
corrispondenti per ottenere l’esatto orientamento;
agganciare l’estremità della molletta (3) ai supporti del
corpo proiettore. Ricollegare i cavi.

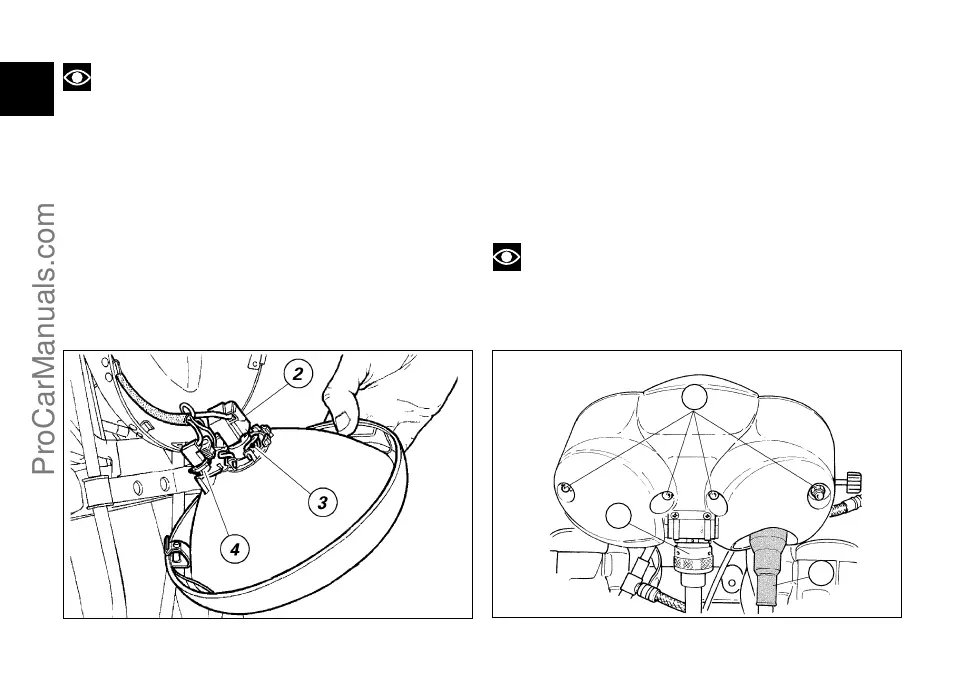

Per sostituire la lampadina della luce di posizione,
staccare il connettore (4, fig. 34.2). La lampadina ha un
innesto a baionetta, per estrarla occorre premere e
ruotarla in senso antiorario. Sostituire la lampadina e
inserirla premendo e ruotandola in senso orario fino allo
scatto nella sede. Rimontare il connettore e fissare il
complessivo cornice/parabola.
44
I
fig. 35
Cruscotto (fig. 35)
Rimuovere il cruscotto svitando le due viti con rondella,
che lo fissano.
Scollegare il cavo del contachilometri (6) ed il connettore
(7) del cablaggio principale. Svitare i quattro dadi ciechi (8)
di fissaggio coperchio posteriore.
Separare cruscotto e coperchio posteriore.
Sostituire la lampada fulminata, con una nuova
d’identiche caratteristiche.
Note
È consigliabile, prima di rimontare i componenti del
cruscotto, provare il funzionamento della lampada
sostituita.
fig. 34.2
