Instalación eléctrica

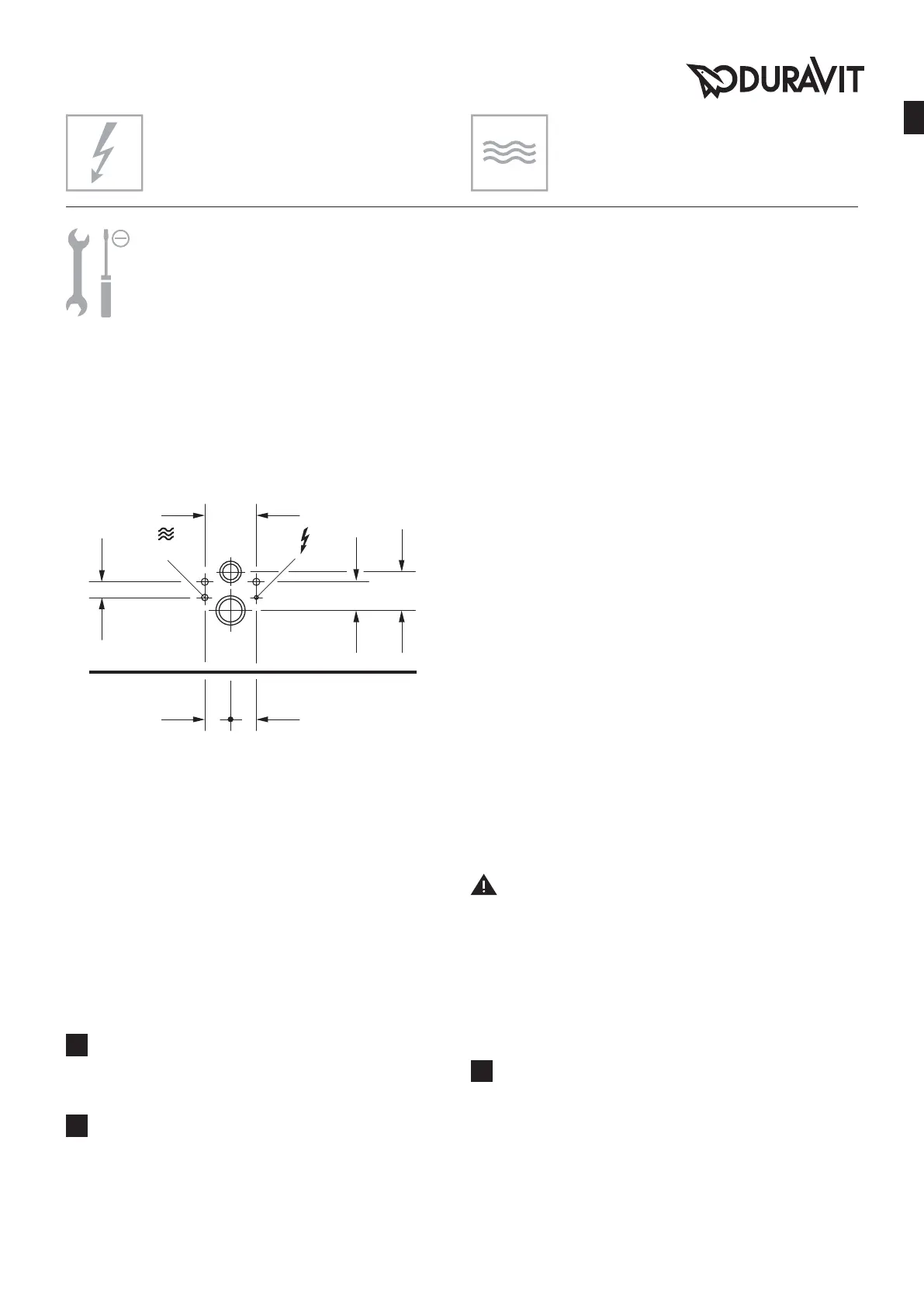

Posición de la conexión eléctrica / conexión de agua
Preinstalación
> Colocar el tubo de admisión permanente de la alimen-
tación de corriente:
λϡ Observar la posición de la conexión eléctrica
λϡ Hacer que la línea eléctrica sobresalga 31 ½“ como
mín.
> Instalar el dispositivo de seguridad.
λϡ Intercalar el dispositivo de seguridad separado
λϡ Intercalar el dispositivo de protección de corriente
de falla que desconecta todos los polos (RCD)
> Poner a tierra el aparato de forma correcta.
24
Conectar el cable (imagen 24)
> Observar los conductores L, N, PE
26
Montar la caja de conexión (imagen 26)
> Fijar la caja de conexión del inodoro suspendido
en el lugar previsto.
Instalación del agua
Alimentación eléctrica
6. . . . . . . 1 . . . . . . 100 - 120 V 50/60 Hz
Potencia nominal máx. 1,65 kW
Dispositivo de
seguridad
I
N
= 16 A
RCD I
N
= 30 mA
Clase de protección IP X4
Clase de protección 1
Agua fría DN 15(½”)
Presión del agua 10 - 109 psi
(0.07 – 0.75 MPa)
Dureza del agua máx. 2,4 mmol/l
¡ADVERTENCIA!
> Si la dureza del agua es ≥ 2,4 mmol/l
(≥ 14° dH o 24° fH) hay que instalar un
ablandador de agua.
Preinstalación
> Instalar la conexión de agua y la salida de agua en las
áreas indicadas.
¡PELIGRO!
Riesgo para la salud y posibles daños materiales.
> La alimentación del WC con ducha se hará con agua
potable (PWC) de la tubería principal de agua.
> No conectar aguas residuales, aguas grises, aguas
industriales, agua salada o aguas de otro tipo, ni
tampoco agua que no se haya tratado o que se haya
tratado parcialmente.
11
Conectar el agua (imagen 11)
¡ADVERTENCIA! Para evitar fallos de
funcionamiento.
> Usar solo los tubos flexibles de agua
suministrados.
55
2
1/8”
3 1/2”
5
3/8”
3
7/8”
3 1/2”
7 1/8”
90 90
IG 1/2”
100
180
135
7
