Installation électrique

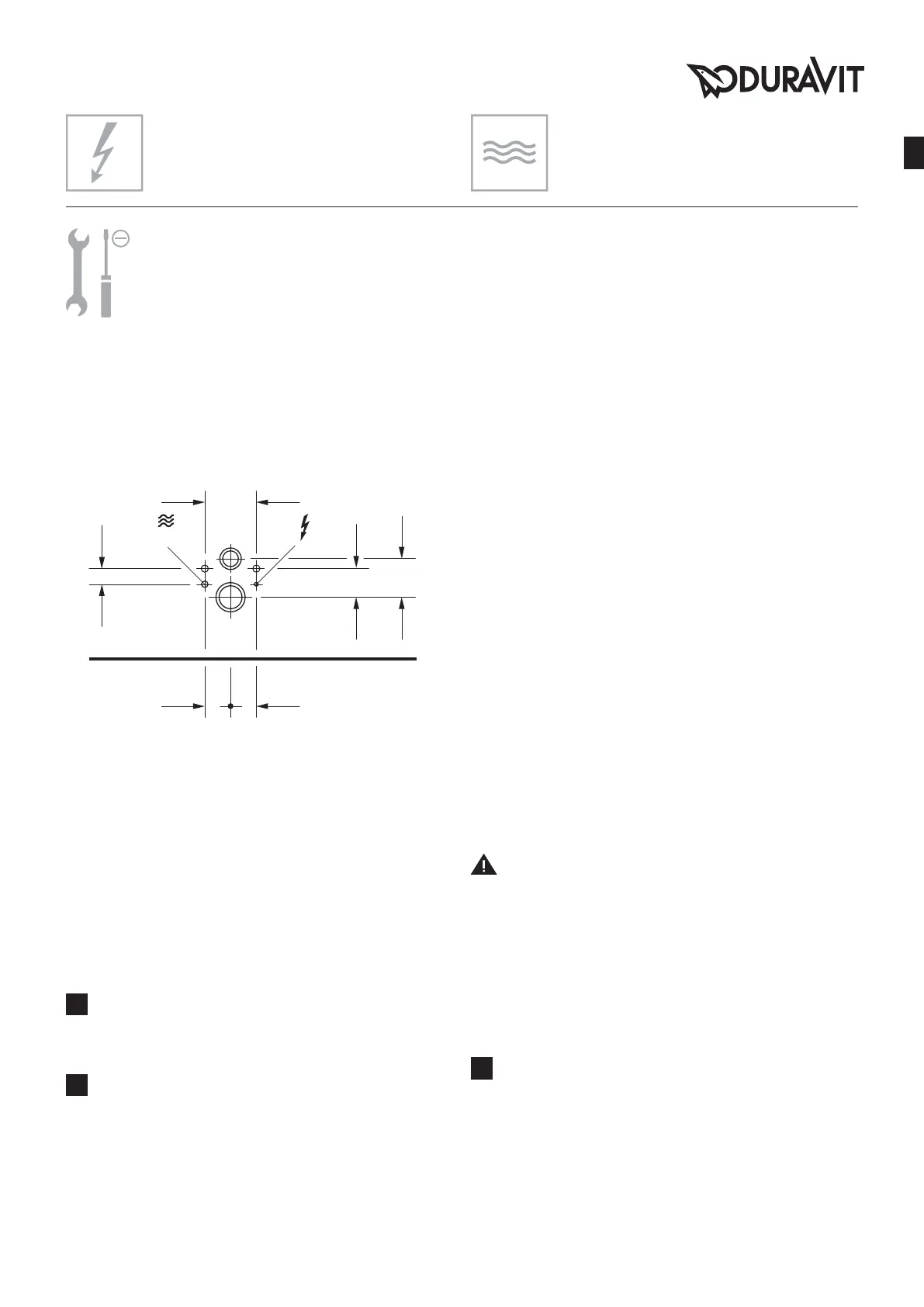

Position du raccord électrique / raccord d’eau
Pré-installation
> Poser la conduite de raccordement électrique
permanente:
λϡ Tenir compte de la position du raccord électrique
λϡ Faire dépasser la ligne d’arrivée sur au moins 31 ½“
> Installer un disjoncteur.
λϡ connecter le fusible séparé en amont
λϡ connecter le dispositif de protection contre les
courants de fuite à coupure sur tous les pôles
> Mettre l’appareil correctement à la terre.
24
Brancher la conduite (graphique 24)
> Tenir compte des conducteurs L, N, PE.
26
Monter la prise de raccordement (graphique 26)
> Fixer la prise de raccordement sur l'emplacement
prévu de la cuvette suspendue.
Installation hydraulique
Alimentation électrique
6. . . . . . . 1 . . . . . .
100 - 120 V 50/60 Hz
Puissance nominale
max.
1,65 kW
Fusible I
N
= 16 A
RCD I
N
= 30 mA
Fusible IP X4
RCD 1
Eau froide DN 15 (½")
Pression d’eau 10 - 109 psi
(0.07 – 0.75 MPa)
Dureté de l'eau 2,4mmol/l max.
REMARQUE!
> En cas de dureté de l’eau ≥ 2,4 mmol/l
(≥ 14° dH bzw. 24° fH), installer un
adoucisseur d’eau.
Pré-installation
> Installer le raccordement d’eau et l’évacuation d’eau
dans des zones indiquées.
DANGER!
Risque pour la santé et endommagement possible
du produit.
> Alimenter l’abattant douche avec de l’eau potable
provenant de la conduite d’eau principale.
> Ne pas raccorder d’eaux usées, d’eau grise, d’eau
sanitaire, d’eau de mer ou d’eau non ou faiblement
traitée.
11
Raccorder l’eau (graphique 11)
REMARQUE! Eviter tout dysfonctionnement.
> Utiliser uniquement les flexibles d'alimentation
en eau fournis.
55
2
1/8”
3
1/2”
5
3/8”
3
7/8”
3
1/2”
7
1/8”
90 90
IG 1/2”
100
180
135
9
fr
