Instalación eléctrica

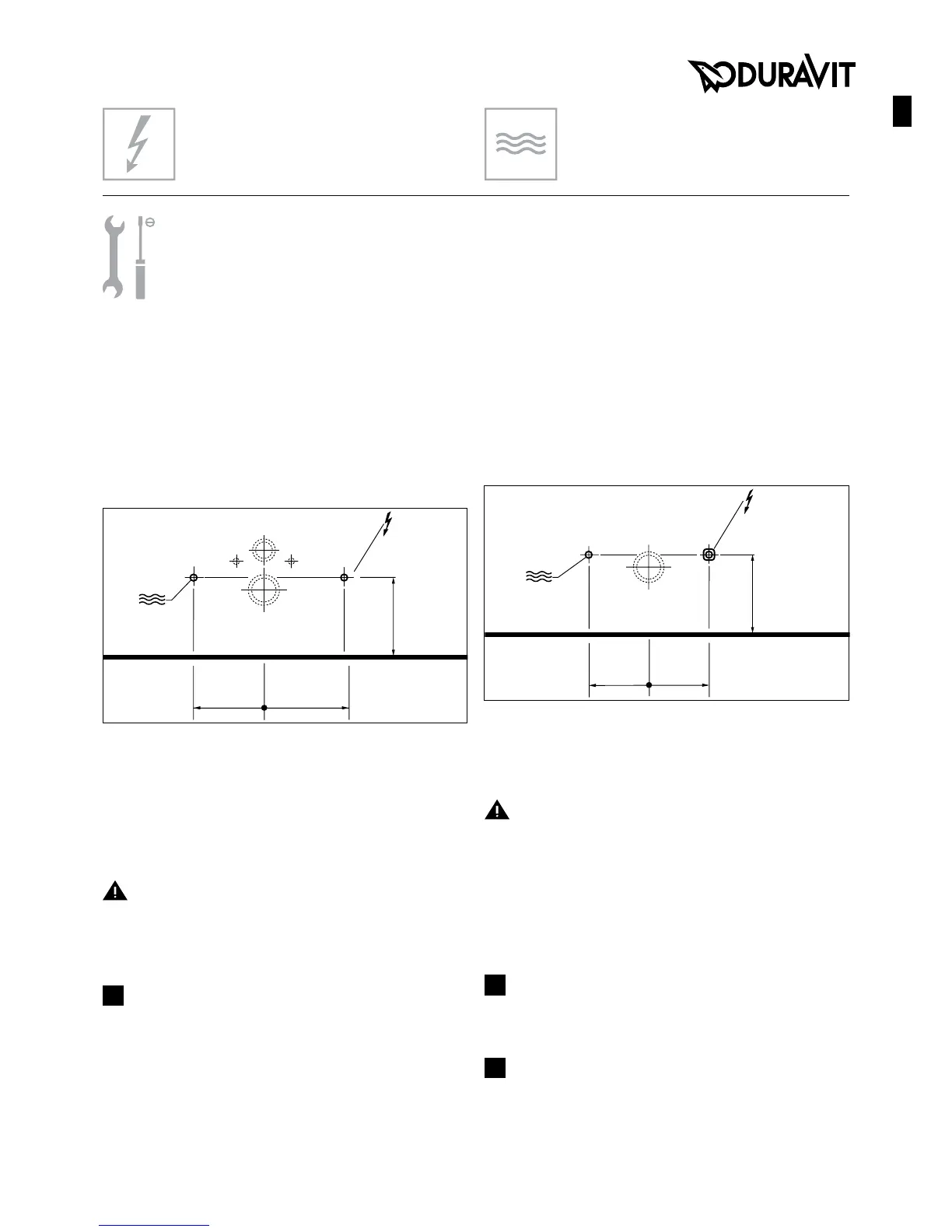

Posición de la conexión eléctrica / conexión de agua del
WC de pared
Preinstalación
> Colocar el tubo de admisión permanente de la alimenta-
ción de corriente:
• Intercalar el dispositivo de seguridad separado
• Intercalar el dispositivo de protección de corriente de
falla que desconecta todos los polos (RCD)
¡PELIGRO!
Peligro de muerte por descarga eléctrica.
> Cuando conecte el WC con ducha no usar ningún cable
alargador que no se haya puesto a tierra.
20
Conectar el WC con ducha (imagen 20)
¡ADVERTENCIA! Evitar daños materiales.
> Conectar el WC con ducha solo a una toma de
corriente con los valores prescritos de conexión.
> Asegurarse de que el usuario pueda acceder al
enchufe tras la instalación.
#610000 00 1 04 0100 Alimentación de
corriente 120V ~ 60Hz
Potencia absordbida
nominal 1.33 kW
#610000 00 1 06 0100 Alimentación de
corriente 110V ~ 60Hz
Potencia absordbida
nominal 1.06 kW
Dispositivo de seguridad I
N
= 16 A
RCD I
N
= 30 mA
Clase de protección IP X4
Clase de protección 1
Posición de la conexión eléctrica / conexión de agua del
WC independiente
Agua fría DN 15(1/2”)
Presión del agua 0,07 - 0,75 MPa
(0,7 - 7,5 bar)
Dureza del agua máx. 2,4 mmol/l
¡ADVERTENCIA!
> Si la dureza del agua es ≥ 2,4 mmol/l
(≥ 14° dH o 24° fH) hay que instalar un
ablandador de agua.
Instalación del agua
Preinstalación
> Instalar la conexión de agua y la salida de agua en las
áreas indicadas.
¡PELIGRO!
Riesgo para la salud y posibles daños materiales.
> La alimentación de WC se hará con agua potable (PWC)
de la tubería principal de agua.
> No conectar aguas residuales, aguas grises, aguas
industriales, agua salada o aguas de otro tipo, ni
tampoco agua que no se haya tratado o que se haya
tratado parcialmente.
10
Conectar el agua al WC de pared (imagen 10)
¡ADVERTENCIA! Para evitar fallos de funcionamiento,
> Usar solo los tubos flexibles de agua suministrados.
17
Conectar el agua al WC independiente (imagen 17)
¡ADVERTENCIA! Para evitar fallos de funcionamiento,
> Usar solo los tubos flexibles de agua suministrados.
IG ½”
..
230-320 mm
9“-12 ⅝“
265-300 mm
