Installation électrique

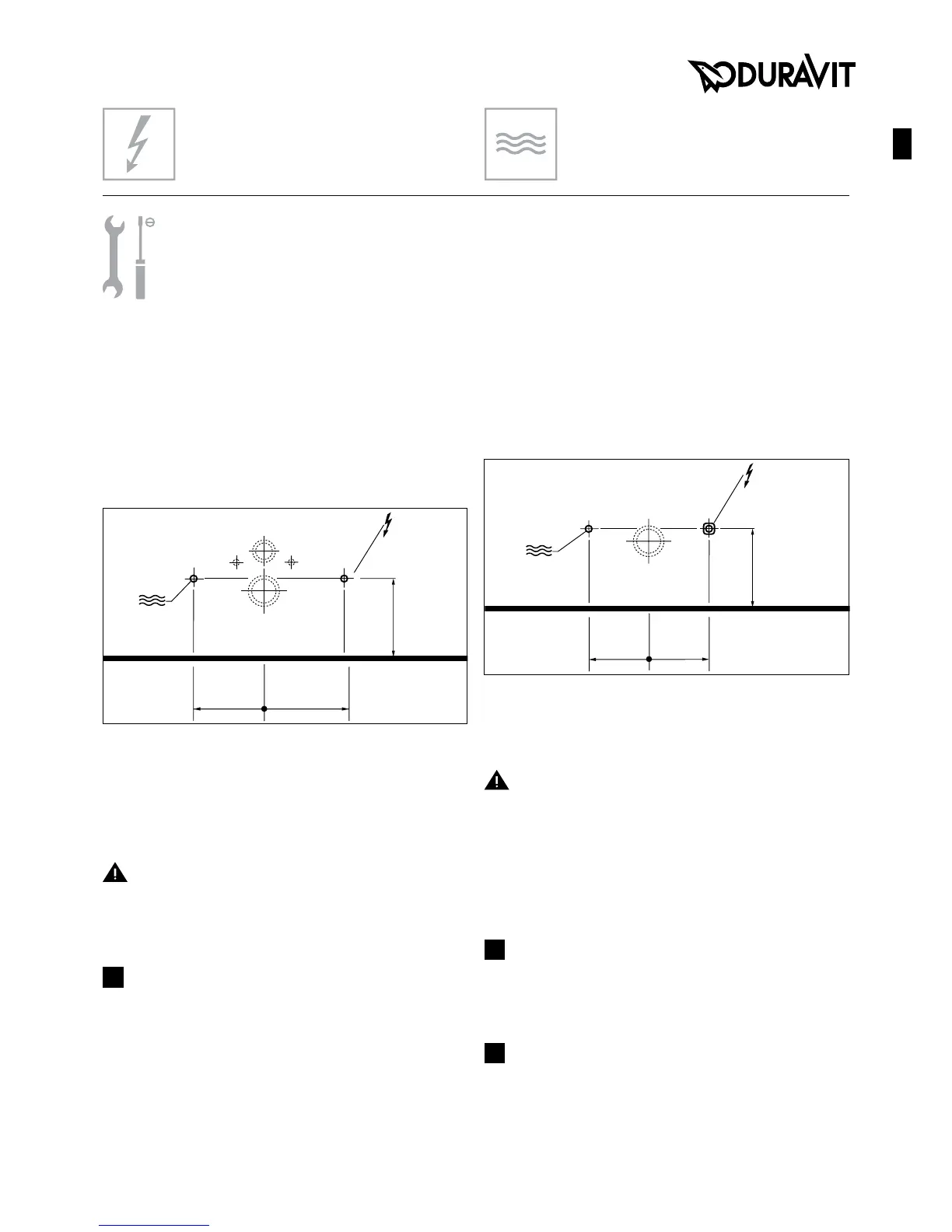

Position du raccord électrique / raccord d’eau sur le WC
suspendu
Pré-installation
> Poser la conduite de raccordement électrique permanente:
• connecter le fusible séparé en amont
• connecter le dispositif de protection contre les cou-
rants de fuite à coupure sur tous les pôles
DANGER !
Danger de mort par choc électrique.
> Lors du raccordement de l’abattant douche, ne pas
utiliser de rallonge non reliée à la terre.
20
Raccorder l’abattant douche (graphique 20)
REMARQUE! Éviter les dommages matériels.
> Brancher uniquement l’abattant douche sur une
prise présentant les valeurs de raccordement
prescrites.
> S’assurer que la fiche secteur est accessible par
l’utilisateur après l’installation.
#610000 00 1 04 0100 Alimentation électrique
120V ~ 60Hz
Puissance absorbée
nominale 1.33 kW
#610000 00 1 06 0100 Alimentation électrique
110V ~ 60Hz
Puissance absorbée
nominale 1.06 kW
Fusible I
N
= 16 A
RCD I
N
= 30 mA
Indice de protection IP X4
Classe de protection 1
Position du raccord électrique / raccord d’eau sur le WC
à poser
Eau froide DN 15 (1/2")
Pression d’eau 0,07 - 0,75 MPa
(0,7 - 7,5 bar)
Dureté de l'eau 2,4mmol/l max.
REMARQUE!
> En cas de dureté de l’eau ≥ 2,4 mmol/l
(≥ 14° dH ou 24° fH), installer un
adoucisseur d’eau.
Installation hydraulique
Pré-installation
> Installer le raccordement d’eau et l’évacuation d’eau
dans des zones indiquées.
DANGER!
Risque pour la santé et endommagement possible du
produit.
> Alimenter le WC avec de l’eau potable provenant de la
conduite d’eau principale.
> Ne pas raccorder d’eaux usées, d’eau grise, d’eau
sanitaire, d’eau de mer ou d’eau non ou faiblement
traitée.
10
Raccorder l’eau sur le WC suspendu (graphique 10)
REMARQUE! Eviter tout dysfonctionnement.
> Utiliser uniquement les flexibles d'alimentation en
eau fournis.
17
Raccorder l’eau sur le WC à poser (graphique 17)
REMARQUE! Eviter tout dysfonctionnement.
> Utiliser uniquement les flexibles d’alimentation en
eau fournis.
IG ½”
..
230-320 mm
9“-12 ⅝“
265-300 mm
