63
G

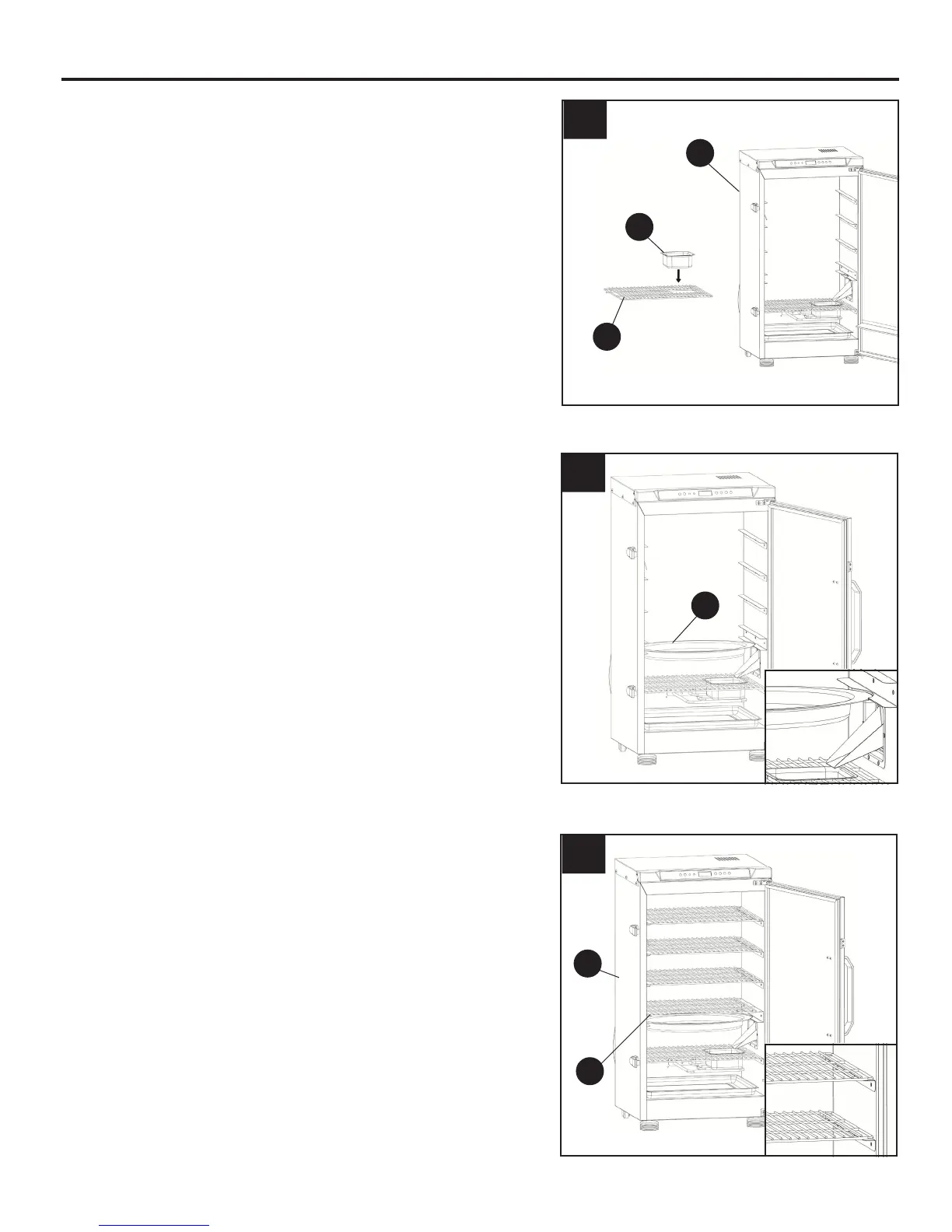

INSTRUCCIONES DE ENSAMBLAJE
5. Coloque el depósito de astillas de madera (H) en
el soporte de depósito de astillas de madera (I).
Inserte el soporte de depósito de astillas de
madera (I) en el interior del conjunto de gabinete
del ahumador (A).
Nota: El depósito de astillas de madera debe estar en
el lado derecho del gabinete del ahumador (A), directa-
mente debajo del cargador de astillas de madera, como
se muestra.
6. Deslice el tazon de agua (G) en los rieles de
apoyo del gabinete directamente sobre el
cargador de astillas de madera, como
se muestra.
6
H
I
A
5
7. Deslice el tazon de agua (G) en los rieles de
apoyo del gabinete directamente sobre el
cargador de astillas de madera, como
se muestra.
7
F
A
