DIVERS ANGLES VERTICAUX

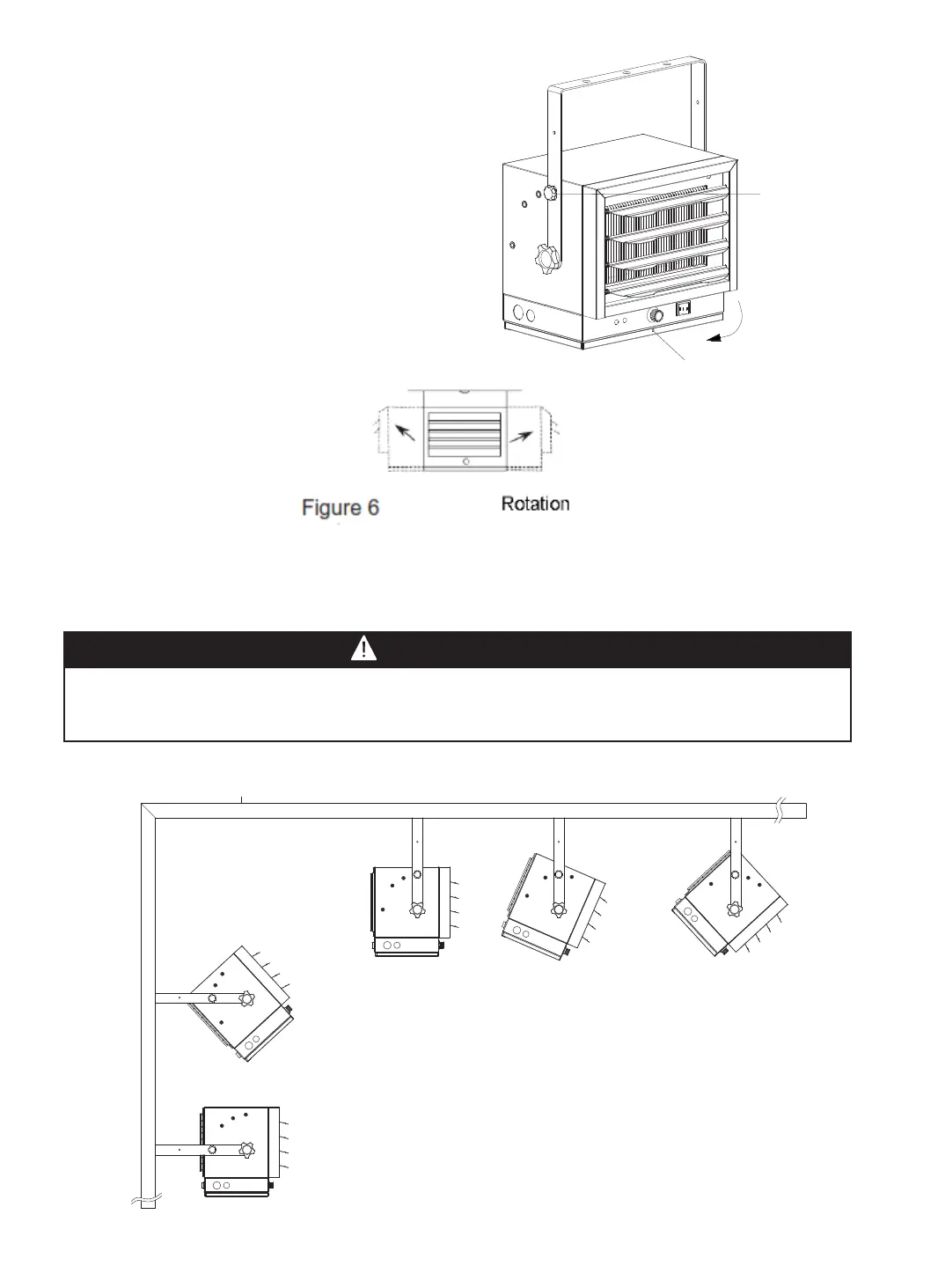

AJUSTEMENT DE LA DIRECTION DE L’AIR
1. Si le radiateur a été xé avec un seul
tire-fond, comme illustré à la gure 4a, il est
possible de le tourner horizontalement au
besoin. Par contre, s’il a été installé avec
deux tire-fonds, il ne peut être tourné de cette
manière.
2. Pour pivoter le radiateur verticalement, dévissez
les vis du support (voir la gure 5).
REMARQUE : Pour pivoter verticalement le
radiateur, il doit être xé aux encoches en
trou de serrure au bas du support de xation
an de garder le dégagement adéquat et de
prévenir les risques de surchauffe.
3. Réglez la position des persiennes selon vos besoins.
REMARQUE : Les persiennes sont conçues pour ne pas pouvoir se fermer
complètement. N’essayez pas de forcer leur fermeture : vous pourriez
endommager le radiateur.
Pour prévenir les risques de décharge électrique, éteignez le radiateur et coupez
l’alimentation au panneau électrique avant d’entreprendre un réglage de la sortie de
chaleur.
AVERTISSEMENT
Figure 5
UTILISER LES TROUS
DE MONTAGE SUPÉRIEURS
SI LE RADIATEUR SERA
INCLINÉ VERS LE BAS
1. RETIRER LA VIS POUR OUVRIR LA PORTE
2.
TECHO
90 grados
90 grados
67.5 grados 45 grados
45 grados
