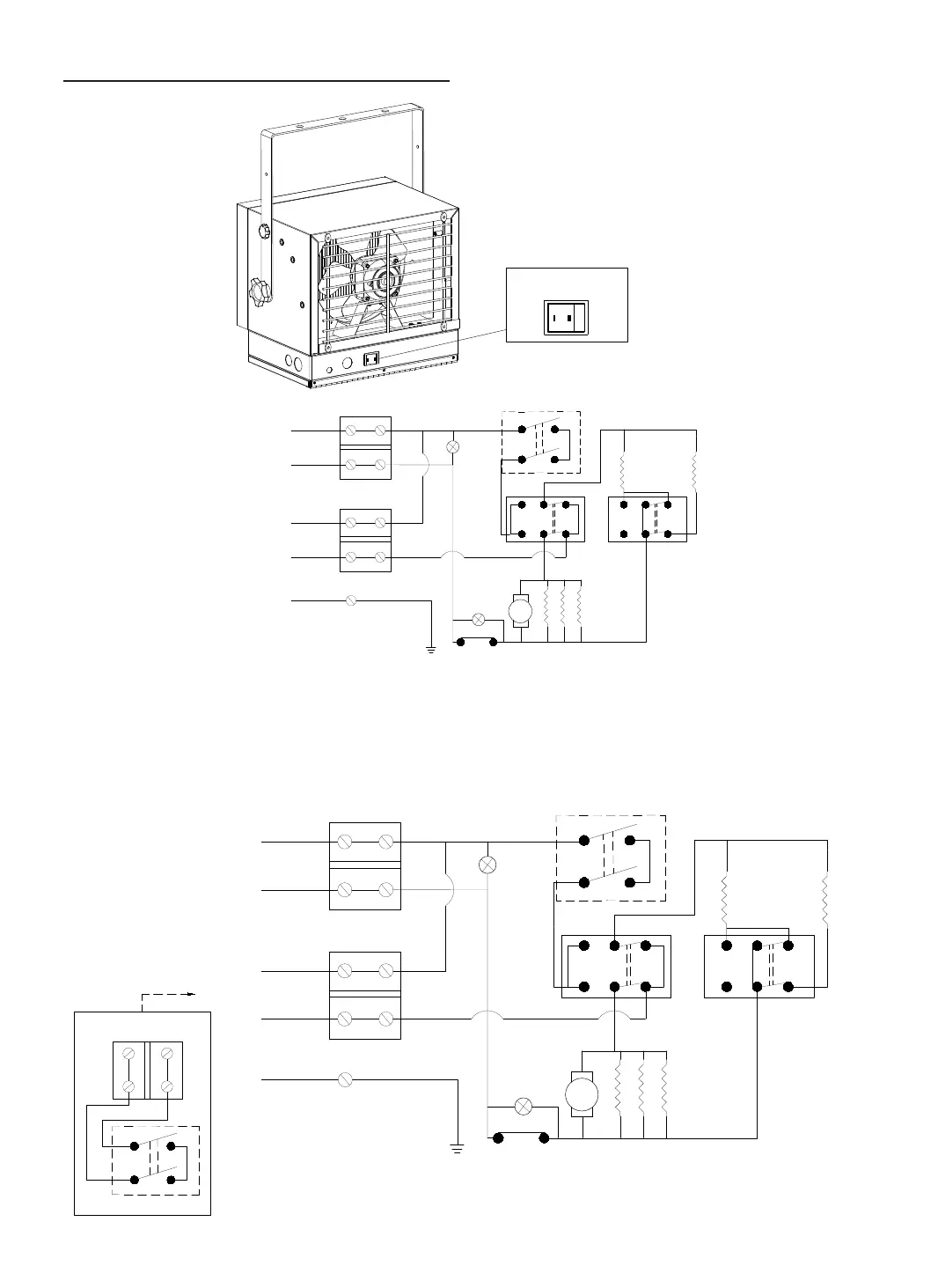

BRANCHEMENT DE L’ALIMENTATION
Si vous désirez utiliser un thermostat externe pour commander le
fonctionnement du radiateur, veuillez porter attention aux points suivants :
1. Assurez-vous que le bouton du thermostat du radiateur est tourné au
maximum en sens horaire.
2. Connectez le l conformément au schéma de câblage ci-dessous.
Interrupteur de sélection
(thermostat du radiateur, thermostat externe)
Thermostat du
radiateur
Thermostat
externe
M
M
L1
L2
GND
1
2
Thermostat
externe
240AC or 208AC
60HZ
1000Wx3
1000W
1000W
Thermostat
du radiateur
Interrupteur
de sélection
Interrupteur
Relais de protection contre la surchauffe
3
4
LINE
RED
LOAD
BLACK
Thermostat externe
Station terminale
1
2
E
M
M
L1
L2
GND
1
2
Thermostat
externe
240AC or 208AC
60HZ
1000Wx3
1000W
1000W
Thermostat
du radiateur
Interrupteur
de sélection
Interrupteur
Relais de protection contre la surchauffe
3
4
LINE
RED
LOAD
BLACK
Thermostat externe
Station terminale
1
2
E
