2 Bedienelemente und Anschlüsse
2.1 Frontblende

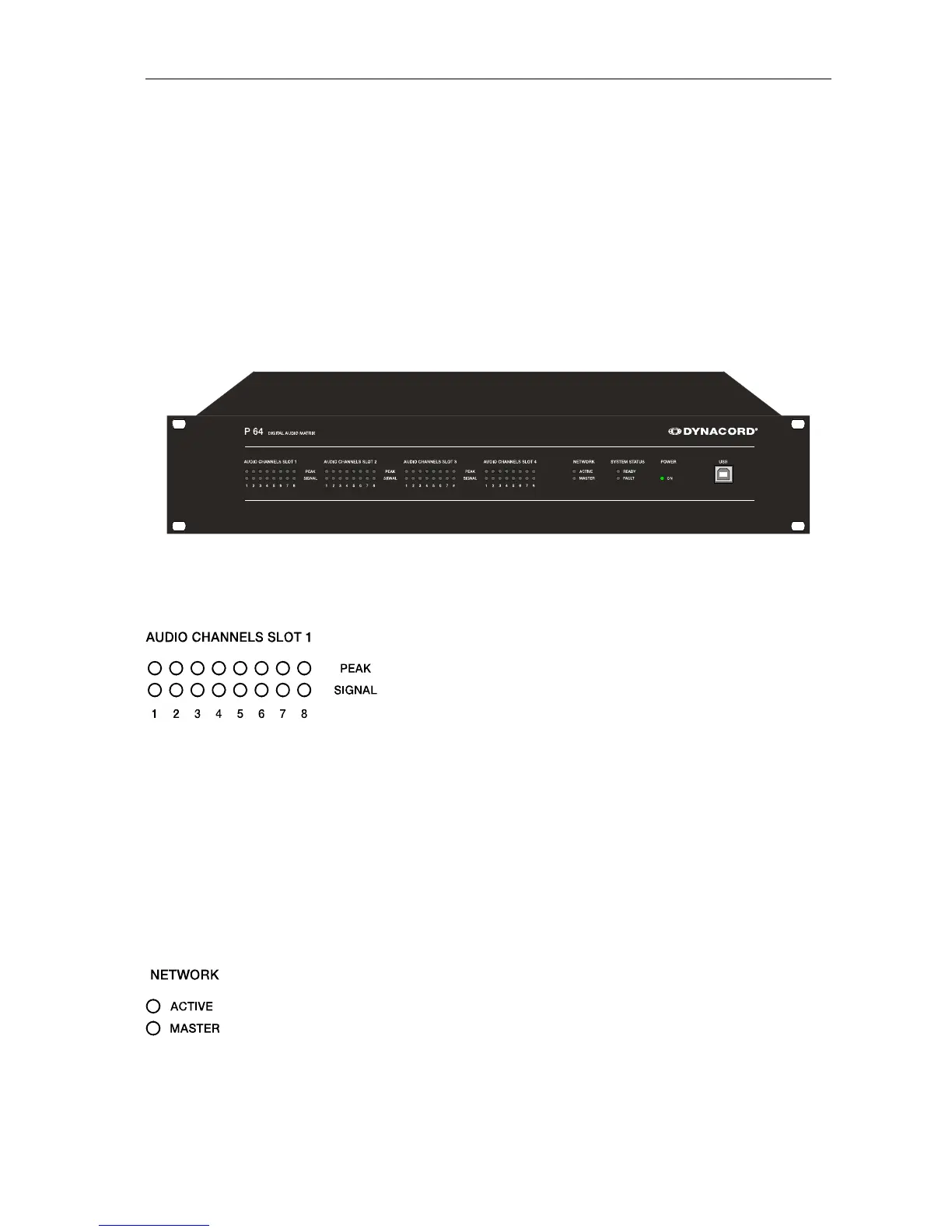

Die P 64 Frontblende enthält Pegel- und Status-Anzeigen sowie die Anschlussmöglichkeit für
einen PC über eine USB-Schnittstelle. Für alle 32 Audiokanäle sind SIGNAL / PEAK-LEDs
vorhanden. Die Kanäle sind in 8er Gruppen zusammengefasst und den Audio-Slots 1 bis 4 auf
der Rückseite zugeordnet. Weitere LEDs informieren über den Netzwerk-, System- und Geräte-
Status und geben einen schnellen Überblick, ob das System einwandfrei arbeitet oder ob ein
Problem aufgetreten ist.
SIGNAL / PEAK-LEDs
Diese LEDs dienen zur Aussteuerungskontrolle für die
Eingangs- und Ausgangssignale. Die SIGNAL-LED beginnt
bei -25 dBu zu leuchten und zeigt an, ob generell ein Signal
am Eingang oder am Ausgang vorhanden ist. Die PEAK-
LED leuchtet auf, wenn der P 64 nahe an der
Aussteuergrenze betrieben wird. Die Schwelle liegt bei
+18 dBu. Die maximale Aussteuerung beträgt +21 dBu, es verbleibt somit noch eine Reserve
von 3 dB bis zur endgültigen Clip-Grenze.
Die PEAK-LEDs sollten nur bei Dynamik-Spitzen sporadisch aufflackern. Wenn die PEAK-LED
eines Eingangs dauernd oder sehr häufig leuchtet, sollten Sie das entsprechende
Eingangssignal etwas zurücknehmen. Falls die PEAK-LED eines Ausgangs dauernd aufleuchtet,
sollte die interne Verstärkung reduziert werden, da sonst der P 64 permanent übersteuert wird.
NETWORK-LEDs
Wenn der P 64 an einem Audio-Netzwerk, z. B. CobraNet™,
betrieben wird, zeigen diese LEDs den Netzwerk-Status an.
Die ACTIVE-LED leuchtet, wenn Audiodaten über das
Netzwerk gesendet oder empfangen werden. Ist die LED
