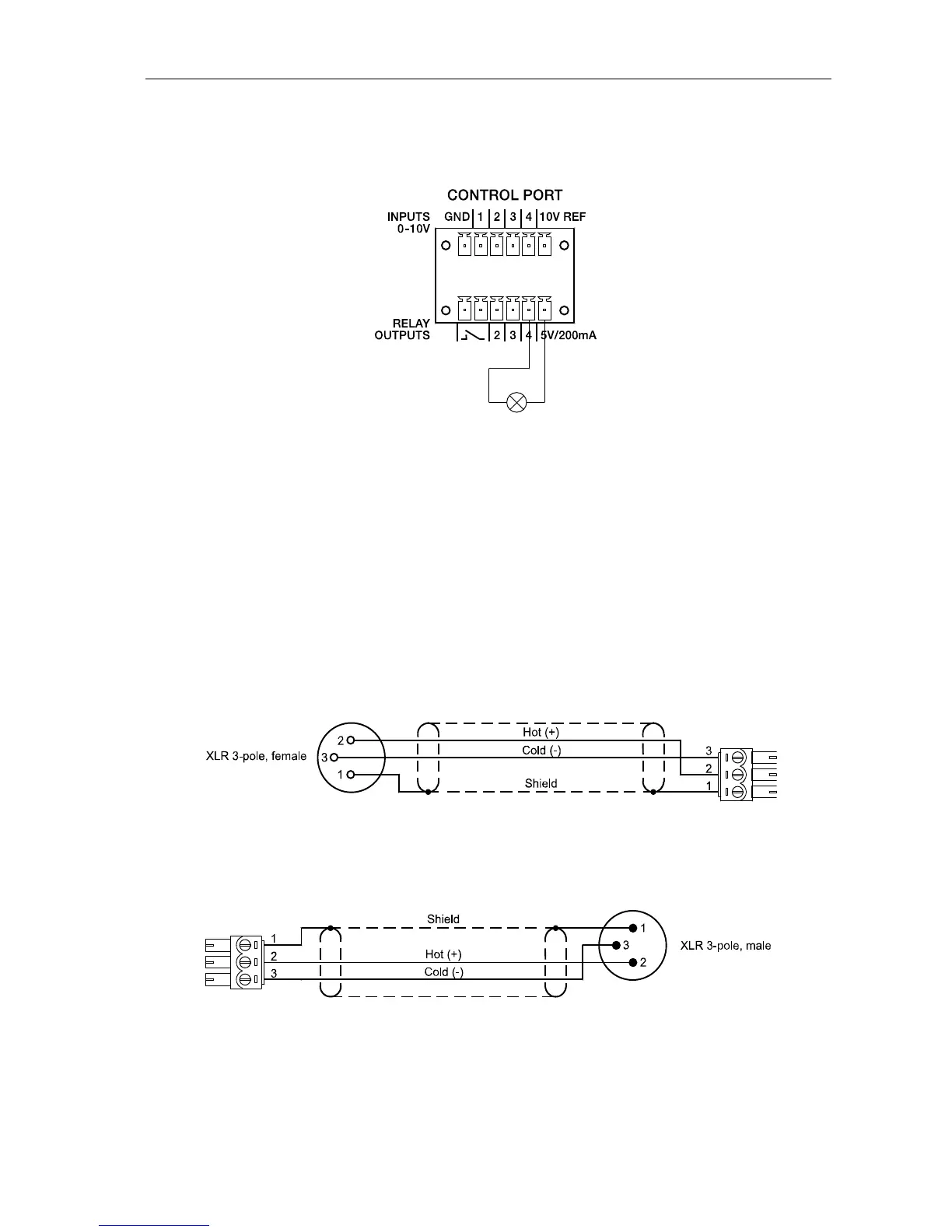

Eine Beispielanwendung zur Beschaltung eines Steuerausgangs ist in folgender Abbildung
dargestellt. Hierbei wird über eine Kontrollleuchte ein Betriebszustand des P 64, etwa die
Überschreitung eines Temperatur-Grenzwertes, angezeigt.
Audioschnittstellen
Analoge Audio-Verbindungskabel
Als analoge Audio-Verbindung wählen Sie am besten symmetrisch ausgelegte Kabel
(2 Signaladern + Schirmgeflecht) mit XLR-Stecker. Obwohl alle analogen Ein- und Ausgänge des
P 64 auch unsymmetrisch belegt werden können, stellt ein symmetrisch ausgeführtes Audio-
Verbindungskabel die bessere Alternative dar. Der Schirm im Kabel verbindet bei symmetrischer
Signalführung alle metallischen Gehäuse und verhindert dadurch lückenlos ein Einkoppeln von
externen Störsignalen, im wesentlichen Brummen, auf den Audiosignalpfad..
Control Port mit Kontrollleuchte
Analoges Audio-Ausgangskabel, XLR (male) auf Phoenix
Analoges Audio-Eingangskabel, XLR (female) auf Phoenix
