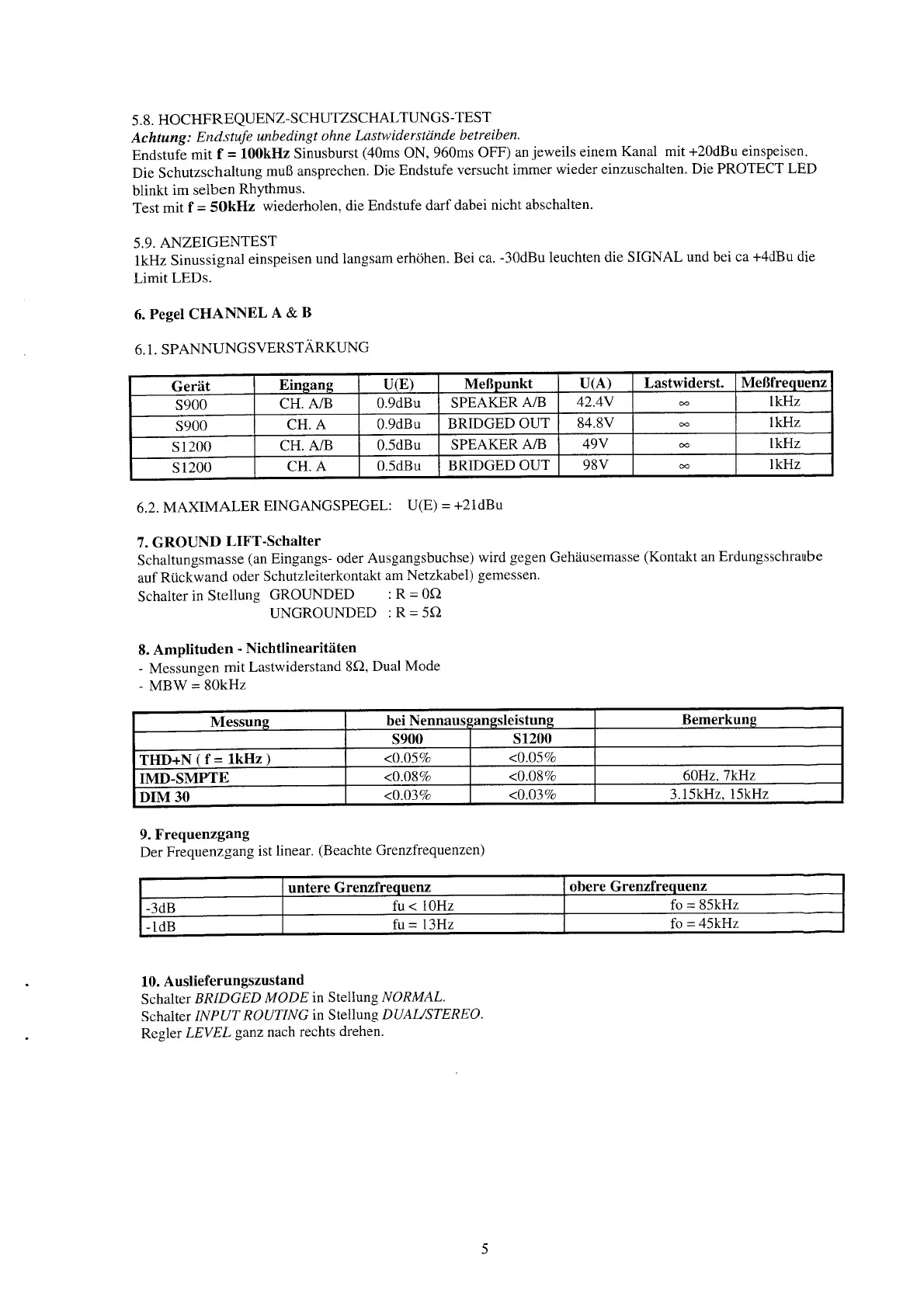

Endstufeneingangsbuchsen
Parallel zu den XLR Eingangsbuchsen ist jeweils eine Buchse zum
“Weiterschleifen” zu weiteren Endstufen vorgesehen.
Die Eingänge der Endstufe sind elektronisch symmetrisch ausgeführt
und nach der IEC Norm 268 beschaltet.

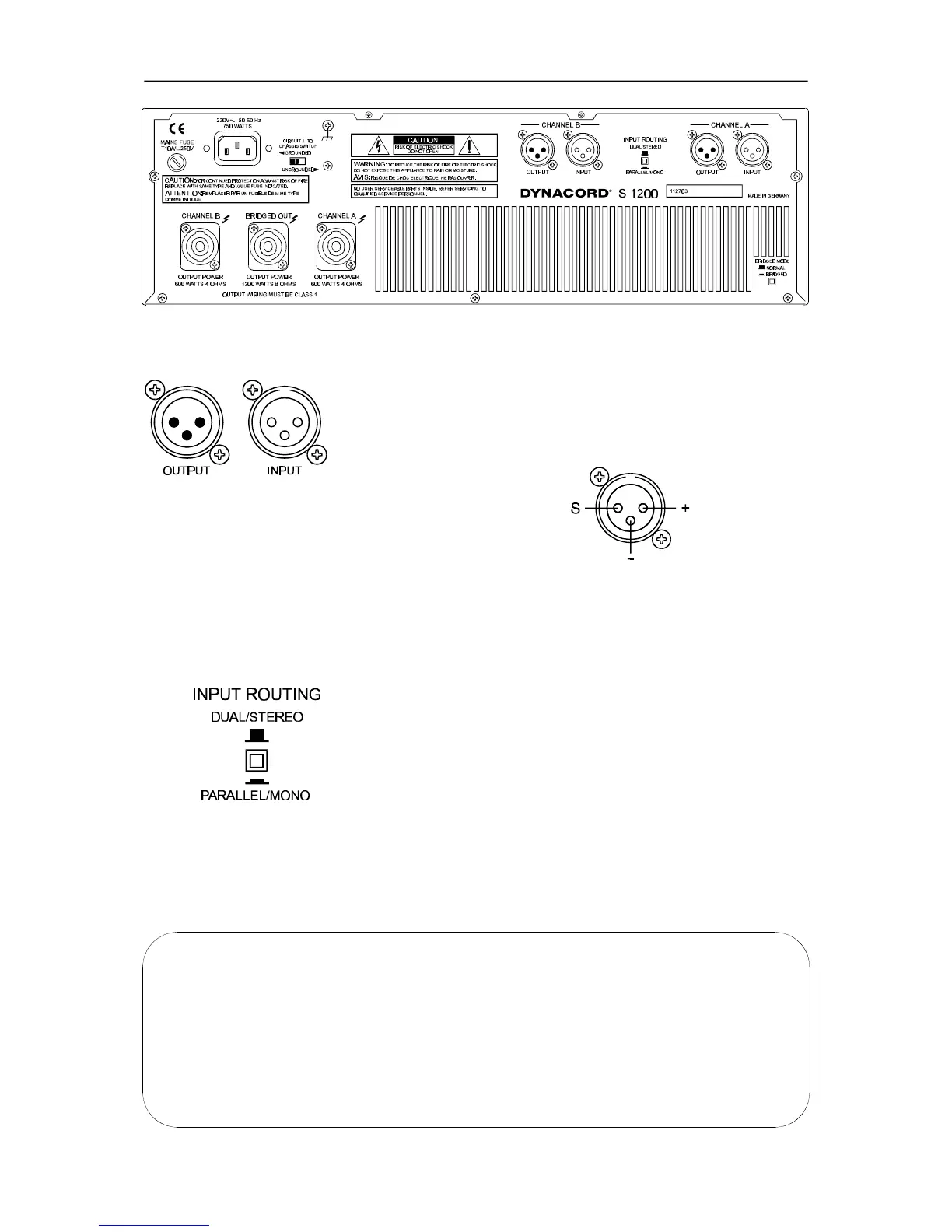

Eingangsbeschaltung XLR
Die Eingangsempfindlichkeit ist auf 0dBu (775mV) festgelegt.
INPUT ROUTING
PARALLEL MONO
Steht der Wahlschalter in Position PARALLEL/ MONO sind die Ein-
gangsbuchsen Kanal A und B elektrisch direkt parallel geschaltet. Die
Lautstärke für Kanal A oder B kann aber unabhängig voneinander mit
den Levelreglern A oder B eingestellt werden.
DUAL STEREO
Steht der Wahlschalter in Stellung DUAL/ STEREO werden Kanal A
und B getrennt verstärkt.
Einige Mischpulte sind im Ausgang unsymmetrisch beschaltet obwohl als Ausgangs-
steckverbindung XLR Stecker vorgesehen sind. Falls ein Mischpult mit unsymmetri-
schen Ausgängen verwendet wird, müssen an den Endstufeneingangsbuchsen PIN1 und
PIN3 miteinander über eine Brücke verbunden werden, oder der PIN3 am Verbindungs-
kabel muß unbeschaltet bleiben.
Wird aus unsymmetrisch beschalteten Geräten über PIN3 (b, -, “kalt”) und PIN2 (a, +,
“heiß”) eingespeist, so können eigenartige Brummstörungen und hochfrequente
Schwingungen auftreten, die zu Endstufen- und Lautsprecherdefekten führen können.
PIN 1: SHIELD
PIN 2: a, +
PIN 3: b, -
RÜCKSEITE
5
