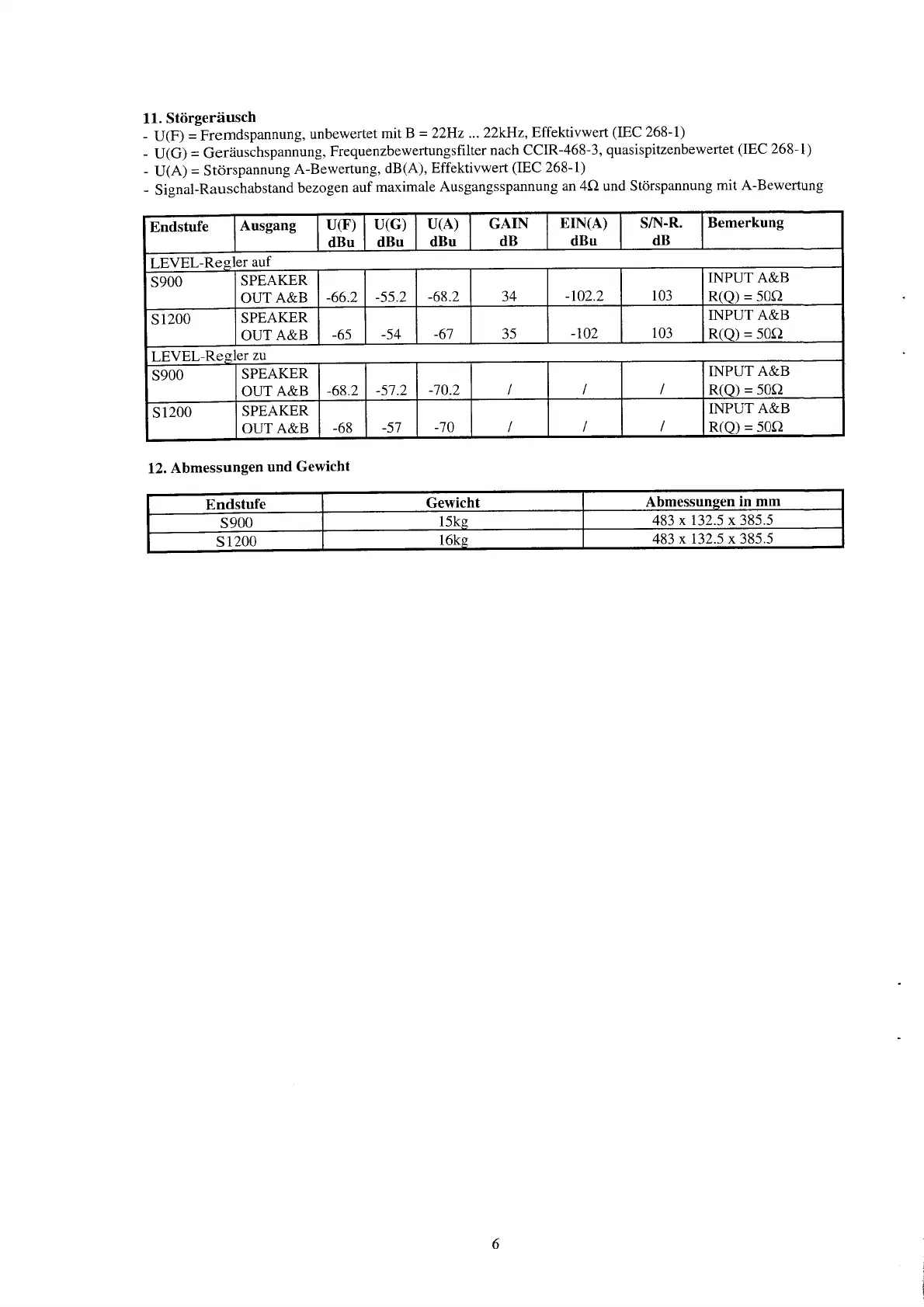

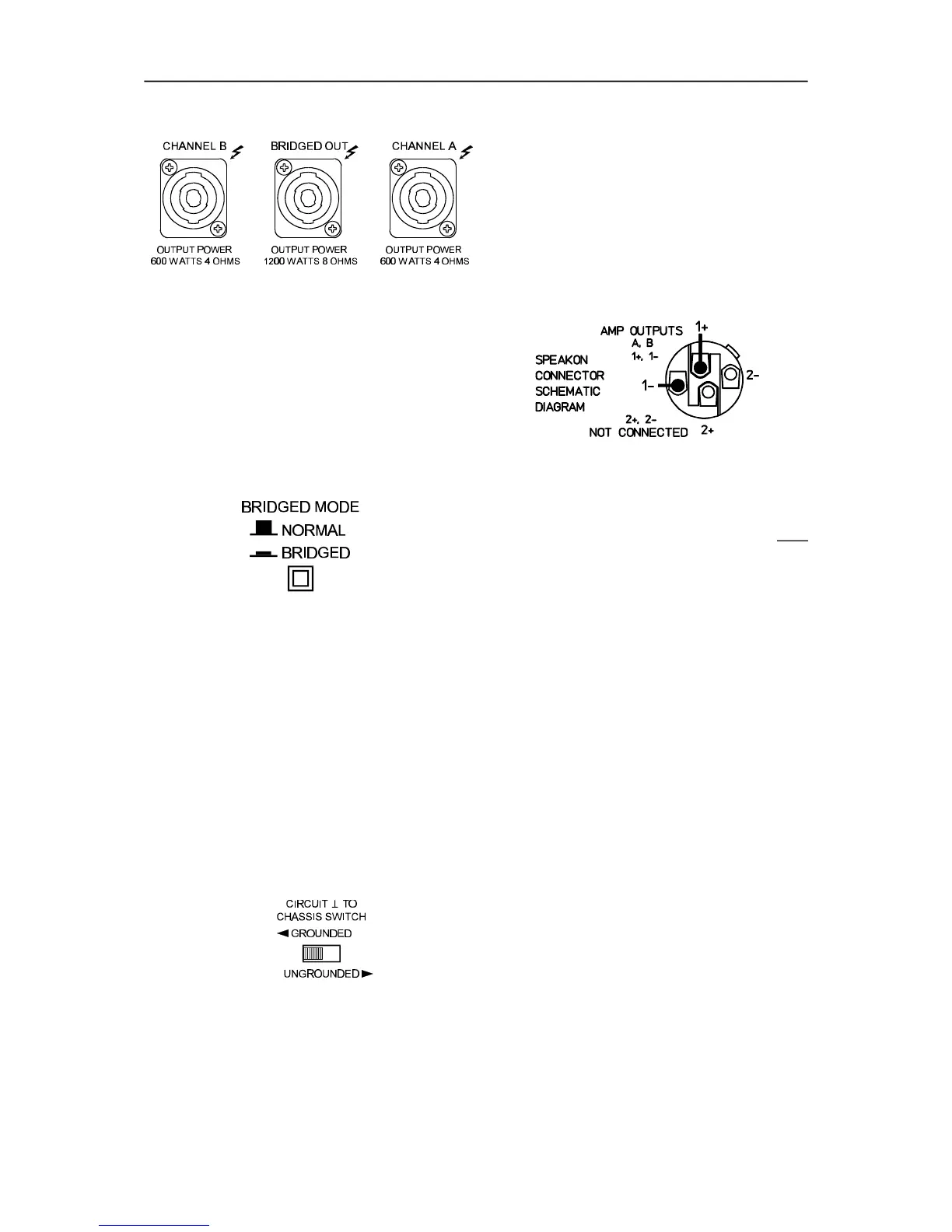

Endstufenausgangsbuchsen
Für die Endstufenkanäle A (Links) und B (Rechts)
sind jeweils SPEAKON Ausgangsbuchsen vor-
handen.
Die Bridged-out Buchse für den Brückenbetrieb ist
mit einem Kunststoffdeckel geschlossen, um An-
schlußfehler zu vermeiden. Entfernen Sie den
Deckel nur, wenn Sie die Endstufe tatsächlich im
Brückenbetrieb verwenden wollen.
BRIDGED MODE
Ist der Schalter BRIDGED-MODE gedrückt muß
in den Kanal A eingespeist werden.
Der Input B hat dann keine Funktion.
Das Signal wird intern invertiert und auf die End-
stufe B gelegt. Die Endstufen A+B arbeiten dann
im Gegentakt mit verdoppelter Ausgangsspan-
nung auf die Ausgangsbuchse BRIDGED-OUT.
Die Ausgangsspannung jeder einzelnen Endstufe
A+B steht zwar noch an den Ausgangsbuchsen
CHANNEL A und CHANNEL B, soll aber wegen
der Phasendrehung nicht weiter benutzt werden.
Der Betrieb von 2 Ohm Lasten ist im Bridged
Mode nicht zulässig.
GROUND-LIFT-SCHALTER
Mit dem Groundlift-Schalter können Sie Brumm-
schleifen verhindern. Wenn die Endstufe zusam-
men mit anderen Geräten in einem 19"-Rack
betrieben wird, sollte der Schalter in Stellung
GROUNDED stehen. Wird die Endstufe mit Gerä-
ten die unterschiedliches Erdungspotential auf-
weisen betrieben, sollte der Schalter in Stellung
UNGROUNDED stehen.
