DE
18
Montage des Regler
1. Montieren Sie den Fuze Regler an
dem in der Bedienungsanleitung ihres
Fahrzeuges vorgesehen Ort. Verwenden Sie
doppelseitiges Klebeband um den Regler zu
sichern.
Tipp: Stellen Sie vor den Befestigung sicher
dass die Anschlußlänge bei dem Einbauort
sichergestellt ist.
2. Nutzen Sie doppelseitiges Klebeband um den
Regler am Chassis oder Dämpferbrücke zu
befestigen.

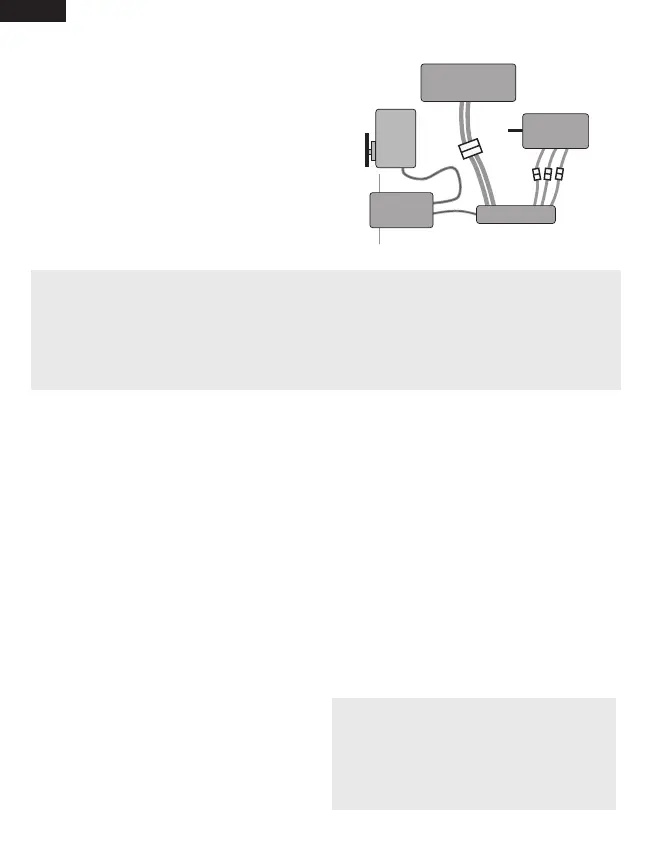

Kabeldiagramm Brushlessmotor
Regler
Empfänger
Brushless
Motor
CH1
CH2
Motorakku
Lenkservo
Quick Start Anleitung
Diese Quick Start Anleitung nutzt die Standardeinstellungen und bringt Sie schnell auf die Piste.
1. Montieren Sie den Regler und den Motor im Auto.
2. Schließen Sie den Regler am Motor am.
3. Schließen Sie den Regler an den Akku an.
Regler LED Status
• EsleuchtetkeineLEDamReglerwennkein
Gassignal vom Sender anliegt.
• DieroteLEDleuchtetwenneinGassignalvom
Sender anliegt.
Akustische Warntöne
1. Eingangsspannung: Der Regler prüft bei dem
Einschalten die Eingangsspannung. Sollte ein
Spannungsproblem festgestellt werden, wird
der Regler kontinuierlich 2 mal piepen mit
einer Sekunde Pause (xx-xx-xx). Schalten
Sie den Regler aus und versichern Sie sich
dass alle Verbindungen gesichert sind und die
Akkuspannung ausreichend für einen sicheren
Betrieb.
2. RC Verbindung: Der Regler prüft bei dem
Einschalten ob ein RC Signal vorhanden
ist. Sollte ein Problem festgestellt werden,
piept der Regler kontinuierlich einmal mit
zwei Sekunden Pause (x-x-x) Schalten Sie
den Regler aus und überprüfen dass die
Fernsteueranlage einwandfrei arbeitet.
Für sensorlose Brushless Motoren:
1. 1. Schließen Sie den Regleranschluß A
(normalerweise blaues Kabel) an den
Motoranschluß A (rotes Kabel bei Dynamite
Fuze sensorloser Motor) an. Dieses könnte
in dem Abschnitt Programmierung 12
Motor Drehrichtung ohne Änderung der
Kabelverbindung geändert werden.
2. Schließen Sie den Regleranschluß B
(normalerweise gelbes Kabel ) an den
Motoranschluß B (blaues Kabel bei Dynamite
Fuze sensorloser Motor) an.
3. Schließen Sie den Regleranschluß C
(normalerweise oranges Kabel) an den
Motoranschluß C (schwarzes Kabel bei
Dynamite Fuze sensorloser Motor) an.
HINWEIS: Trennen Sie nach dem Fahren immer
den Akku vom Regler. Der Reglerschalter schaltet
nur den Strom zum Empfänger und den Servos.
Der Regler zieht dabei weiter Ruhestrom der dafür
sorgen kann, dass der Akku durch Tiefentladung
beschädigt wird.
