Dynamite FUSE DYN4955 User Manual

FR
32
Installation du contrôleur
1. PlacezlecontrôleurFuzeàl’emplacement
spécifié dans le manuel de votre voiture.
Utilisez de la mousse adhésive double face
pour le maintenir en position.
Astuce: Vérifiez que les câbles sont
suffisamment longs pour rejoindre le récepteur et
lemoteuravantdexerlecontrôleur.
2. Utilisez de la mousse adhésive double face
pour fixer l’interrupteur sur le châssis ou sur
un support d’amortisseur.

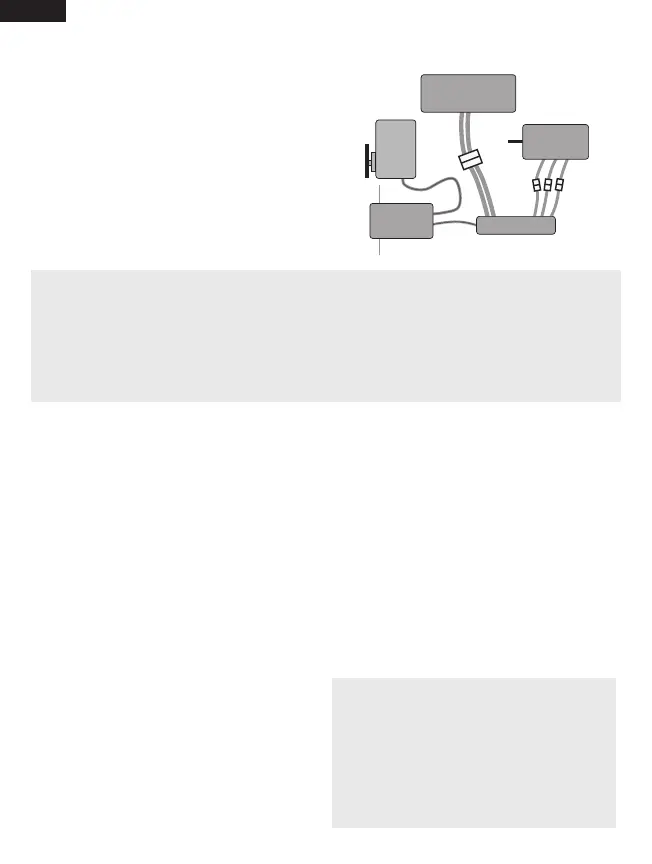

Schémas de branchement—
Moteur brushless
Contrôleur
Récepteur
Moteur
brushless
CH1
CH2
Batterie
Servo de
direction
Guide de démarrage rapide
Leguidededémarragerapidevouspermetdepouvoirutiliserrapidementvotrecontrôleurenutilisant
les paramètres par défaut.
1. Installezlecontrôleursurlevéhicule.
2. Connectezlecontrôleuraumoteur.
3. Connectezlabatterieaucontrôleur.
DEL de statut du contrôleur
• Quandl’émetteurnedonnepasd’ordresurla
voiedesgaz,aucuneDELducontrôleurn’est
allumée.
• Quandunordreestdonné,laDELrougedu
contrôleurs’allume.
Alertes sonores
1. Alimentation:Lecontrôleurcontrôlela
tension quand il est mits sous tension. Si une
anomalieestdétectée,lecontrôleurvaémettre
en continu deux bips puis une pose d’une
seconde(xx-xx-xx).Mettezlecontrôleurhors
tension,puiscontrôlezlesconnexionsetl’état
de la batterie.
2. Connexionradio:Lecontrôleurcontrôlele
signal radio quand il est mits sous tension.
Siuneanomalieestdétectée,lecontrôleurva
émettre en continu un bip puis une pause de
deuxsecondes(x-x-x).Mettezlecontrôleur
horstensionetcontrôlezlefonctionnementde
la radio.
Moteurs brushless sensorless:
1. ConnectezlecâbleAducontrôleur(câble
bleu) au câble A du moteur (câble rouge
sur les moteurs Dynamite Fuze sensorless).
Cela peut être modifié dans le menu 12 de
la programmation, cela permet de changer
le sens de rotation du moteur sans devoir
inverser les câbles.
2. ConnectezlecâbleBducontrôleur(câble
jaune) au câble B du moteur (câble bleu sur
les moteurs Dynamite Fuze sensorless)
3. ConnectezlecâbleCducontrôleur(câble
jaune) au câble C du moteur (câble noir sur
les moteurs Dynamite Fuze sensorless)
REMARQUE: Toujours débrancher la
batterie quand vous n’utilisez pas le véhicule.
L’interrupteurducontrôleurcommande
uniquement l’alimentation du récepteur et des
servos.MêmeenpositionOFFlecontrôleur
continue de consommer la batterie, risquant
d’endommager la batterie à cause d’une décharge
trop importante.
