OPERATOR’S MANUAL with Maintenance Information
Schematic
94

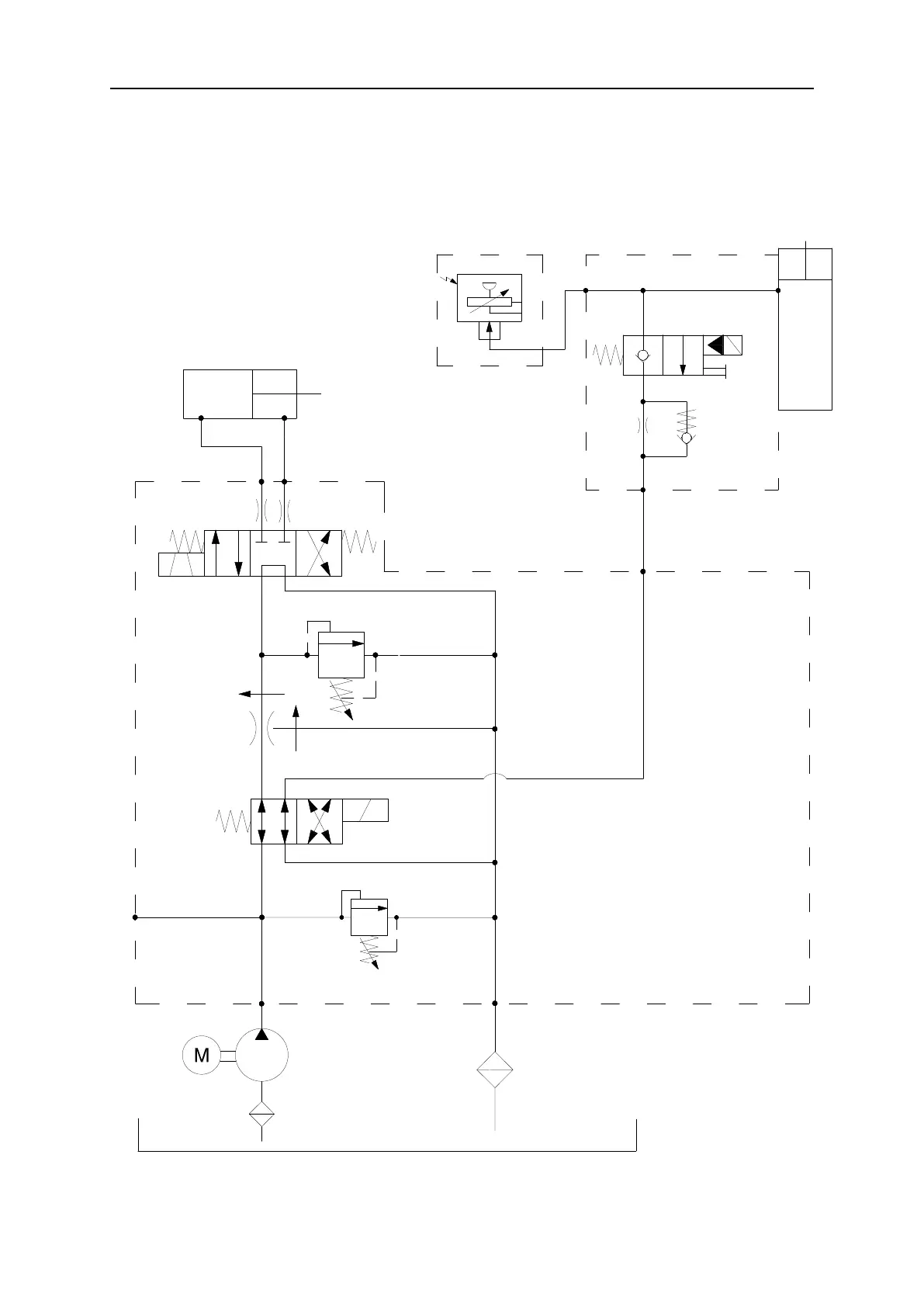

Hydraulic Schematic
S06-ACE
IN
SV3
CV1
Pump
Tank
Filter
Function valve
Steer cylinder
Platform loading
(Option)
Lift
cylinder
Lower valve
Sensor
FR1
RV2
150bar
Filter
P
M
SV2
SV1
S1
S2
L
T
80bar
RV1
