20

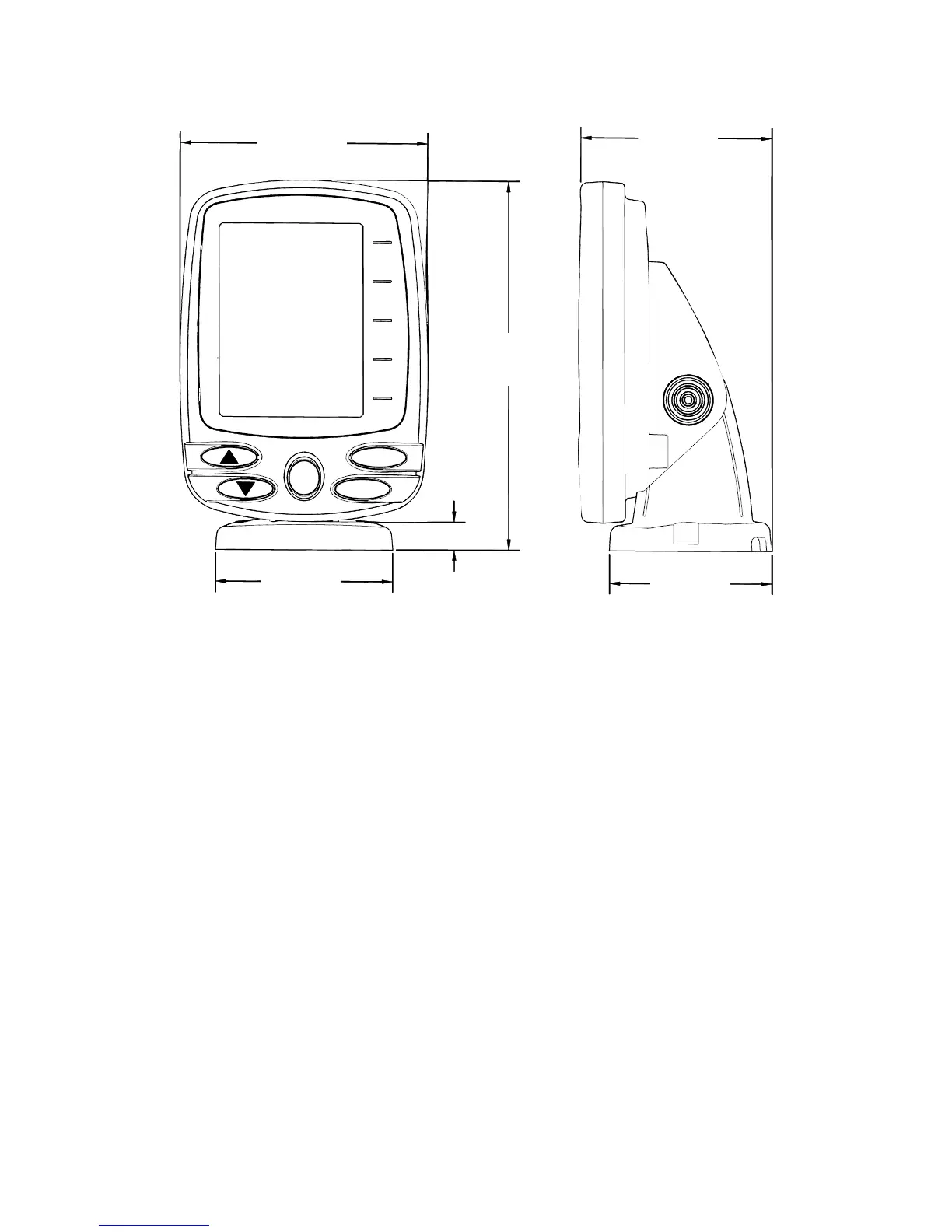

Vues de face (gauche) et de côté (droite) illustrant les dimensions du
Cuda 300 monté sur un support à dégagement rapide.
Faites ensuite passer les raccords par le trou, depuis le dessous du ta-
bleau de bord, vers le haut. Si vous le souhaitez, vous pouvez combler le
trou au moyen d’un bon produit de calfatage marin (certains commer-
çants vendent des caches pour dissimuler l’ouverture.)
Utiliser le Support de Montage à Dégagement Rapide
Ces appareils utilisent un support de montage à dégagement rapide.
Lorsque vous faites passer les câbles dans les fentes du support, assurez-
vous de leur donner suffisamment de mou pour pouvoir incliner le boîtier
du sondeur librement et pour pouvoir y brancher le raccord. (L’embout du
raccord étanche à pousser est un peu dur à brancher au sondeur.)
Millimètres
[Pouces]
82.7
[3.26]
12.09 [0.48]
107.5
[4.23]
76.9
[3.03]
156
[6.26]
70.3
[2.77]
