Earlex HV5500 - Page 8

8
28
29
30
27
31

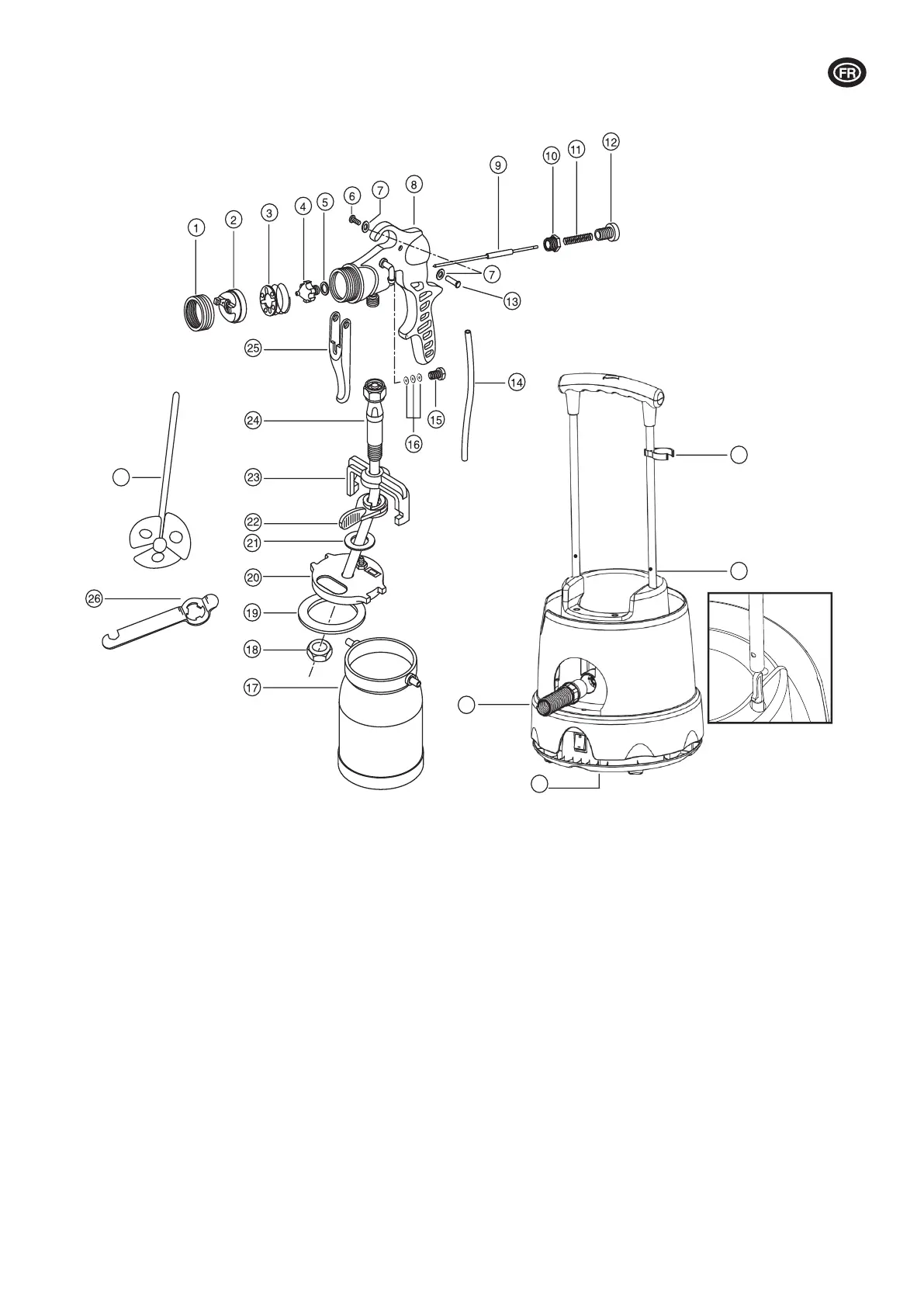

VUE ECLATEE DES PIECES DETACHEES
Les pièces détachées suivantes sont disponibles auprès de EARLEX. Merci d'appeler notre
Hot line au + 33 (0)4 76 67 18 46
LISTE DES PIECES DETACHEES
N° Description N° Pièce
1. Anneau de serrage L0151
2. Chapeau diffuseur d'air L0152
3. Croisillon de diffusion d'air L0162
4. Buse 2.00 mm L0157
5. Rondelle de buse L0159
6. Vis du pivot L0179
7. Joints (2) L0195
8. Corps du pistolet aluminium L0180
9. Pointeau 2.00 mm L0166
10. Adaptateur L0174
11. Ressort L0175
12. Vis de réglage du débit de fluide L0176
13. Pivot L0178
14. Tube alimentation air L0182
15. Bague de serrage L0173
16. Joints de bague de serrage (2) L0168
17. Réservoir intérieur téflon L0190
N° Description N° Pièce
18. Ecrou central L0189
19. Joint L0188
20. Couvercle du pot L0187
21. Anneau de pivotement L0186
22. Molette de serrage L0185
23. Etrier de serrage L0184
24. Pêne central et tube plongeur L0183
25. Gâchette L0177
26. Clé à buse L0191
27. Filtre L0058
28. Tuyau 4 mètres L1107
29. Système dʼattache du tuyau L1289
30. Système de fixation de la
poignèe L1535
31. Agitateur de peinture L1565
Ensemble buse et pointeau de :
ENOPTION
Buse, pointeau et joint 1.0mm REF. HVACC10AFDO
Buse, pointeau et joint 1.5mm REF. HVACC15AFDO
Buse, pointeau et joint 2.0mm REF. HVACC20AFDO
Buse, pointeau et joint 2.5mm REF. HVACC25AFDO
