9.4.1 Compruebe el circuito de agua
9.4 Tuberías de agua
Se deben tener en cuenta todas las longitudes y distancia de las tuberías.
VálvulaRequisitos
Longitud del cable del
termistor menos 2 m.
La longitud máxima permitida del cable del termistor es de 20 m. Esta es la
distancia máxima permitida entre el tanque de agua caliente sanitaria y la
unidad (solo para instalaciones con tanque de agua caliente sanitaria). El
cable del termistor suministrado con el depósito de agua caliente sanitaria
tiene una longitud de 10 m. Para optimizar la eficiencia, recomendamos
instalar la válvula de 3 vías y el depósito de agua caliente sanitaria lo más
cerca posible de la unidad.
Si la instalación está equipada con un tanque de agua caliente sanitaria (suministro local), consulte el Manual de
instrucciones del tanque de agua caliente sanitaria. Si no hay glicol (anticongelante) en el sistema, puede haber un
fallo en la fuente de alimentación o en la bomba; drene el sistema (como se muestra en la figura siguiente).
NOTA
Si no se elimina el agua del sistema en climas muy fríos mientras no se usa la unidad, el agua congelada puede
dañar los componentes del circuito de agua.
NOTA
31

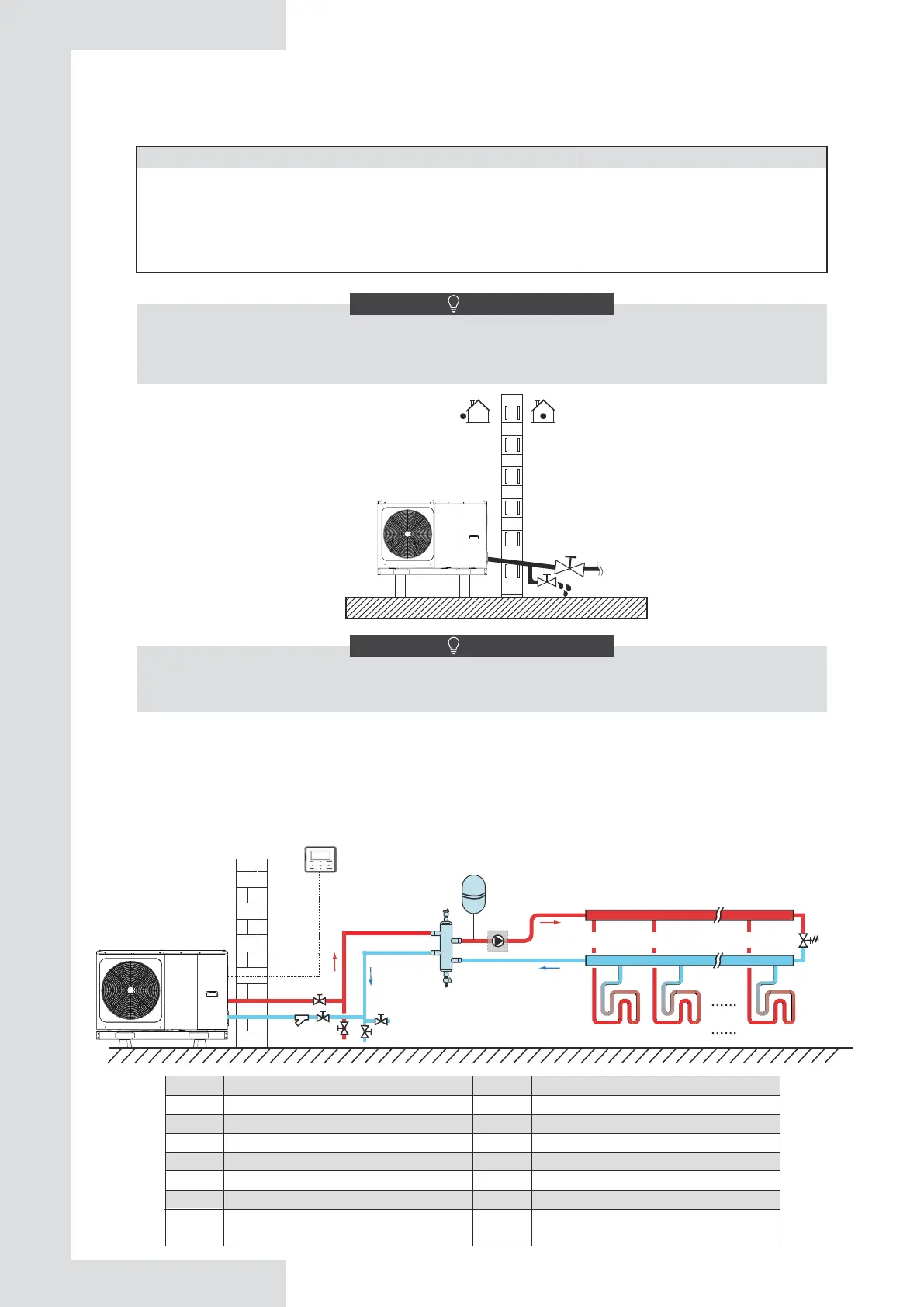

La unidad está equipada con una entrada de agua y una salida de agua para la conexión a un circuito de agua. Este
circuito debe ser instalador por un técnico autorizado y debe cumplir con las leyes y regulaciones locales.
La unidad solo debe usarse en un sistema de agua cerrado. La aplicación en un circuito de agua abierto puede provocar
una corrosión excesiva de la tubería de agua.
Ejemplo:
5
4
4.2
4.1
10
FHL1 FHL2 FHLn
19
20
Interior
Exterior
1
15
16
14
12
14
Modbus
16
Código Unidad Código Unidad
Unidad exterior
7
15
Válvula de ciere
4
Interfaz usuario
Válvula de llenado
4.1
Tanque de equilibrio
Válvula de desagüe
Válvula de descarga automática
Colector/distribuidor
5
Válvula de desagüe
10
P_o: Bomba circulación externa
12
FHL
Bucle de suelo radiante
Filtro
Válvula de bypass
2
Vaso de expansión
