•La presión máxima del agua es ≤ 3 bar.
•La temperatura máxima del agua es ≤ 70°C según la configuración del dispositivo de seguridad.
•Utilice siempre materiales que sean compatibles con el agua utilizada en el sistema y con los materiales utilizados en
la unidad. Asegúrese de que los componentes instalados en la tubería de campo puedan soportar la presión y la
temperatura del agua.
•Se deben proporcionar grifos de drenaje en todos los puntos bajos del sistema para permitir el drenaje completo del
circuito durante el mantenimiento.
•Se deben proporcionar salidas de aire en todos los puntos altos del sistema. Las rejillas de ventilación deben
ubicarse en puntos que sean de fácil acceso para el servicio técnico. La unidad va equipada con una válvula de
purgado de aire automática. Compruebe que esta válvula de purga de aire no esté apretada para que sea posible la
liberación automática de aire en el circuito de agua.
Antes de continuar con la instalación de la unidad, verifique lo siguiente:
El volumen del vaso de expansión puede seguir la figura siguiente:
2) El volumen del vaso de expansión debe ajustarse al volumen total del sistema de agua.
3) Dimensionar la expansión del circuito de calefacción y refrigeración.
9.4.2 Volumen de agua y dimensionamiento de los vasos de expansión
Las unidades están equipadas con un vaso de expansión de 8L que tiene una presión previa predeterminada de 1,5 bar.
Para asegurar el funcionamiento correcto de la unidad, es posible que sea necesario ajustar la presión previa del vaso de
expansión.
1) Compruebe que el volumen total de agua en la instalación, excluyendo el volumen de agua interno de la unidad, sea de al
menos 40L. Consulte 14 "Especificaciones técnicas" para encontrar el volumen interno total de agua de la unidad.
NOTA
•En la mayoría de las aplicaciones, este volumen mínimo de agua será suficiente.
•Sin embargo, en procesos críticos o en salas con una alta carga térmica, es posible que se requiera agua adicional.
•Cuando la circulación en cada circuito de calefacción de espacios se controla mediante válvulas controladas a
distancia, es importante que este volumen mínimo de agua se mantenga incluso si todas las válvulas están
cerradas.
0
5
10
15
20
25
0 50 100 150 200 250 300 350 400

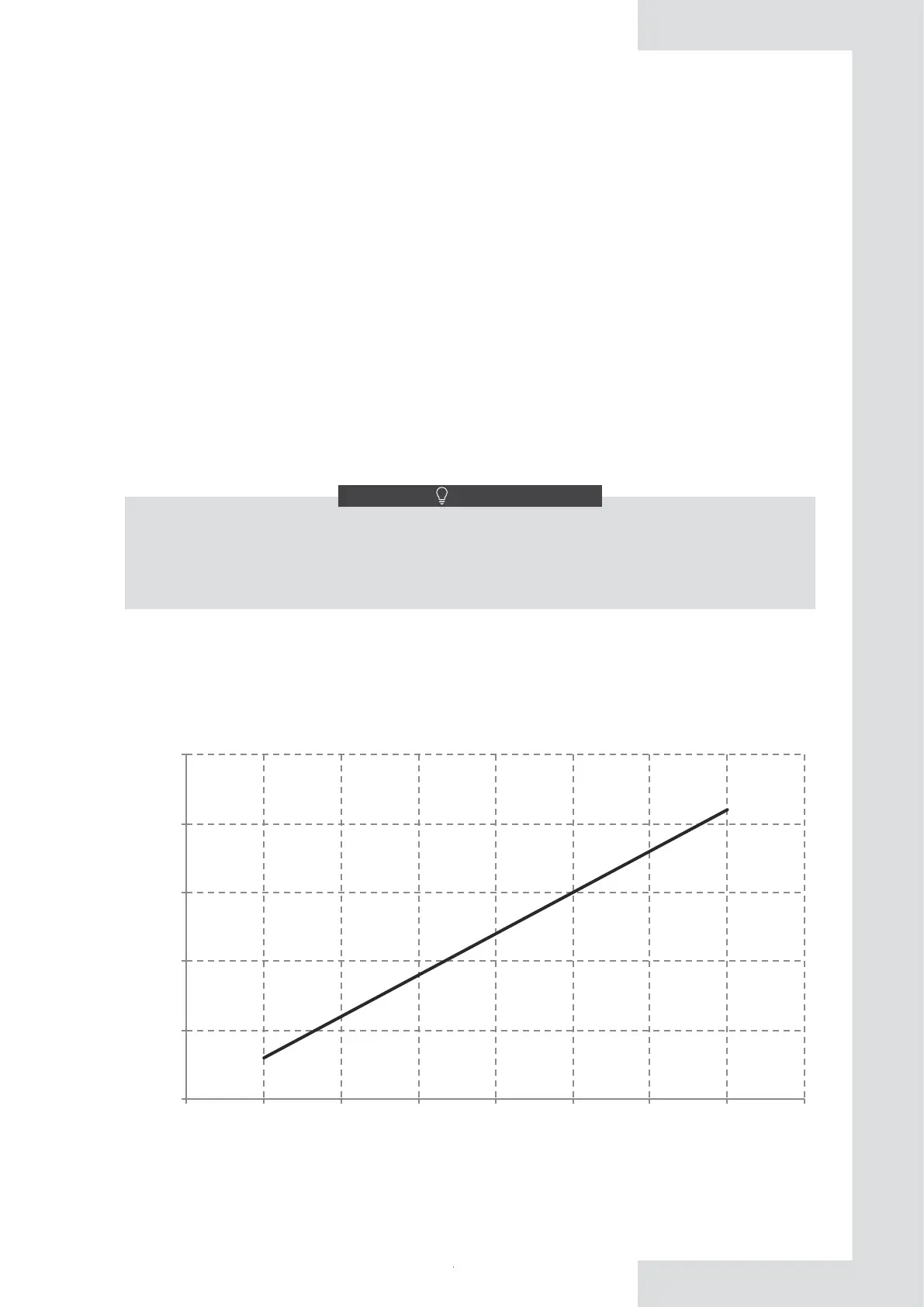

Vaso de expansión (L)
Volumen de agua del sistema (L)
32
