Interior
Alimentación
Utilice cable apantallado y conectado a tierra.
On/Off
Fusible
Caja distribución Caja distribución Caja distribución Caja distribución
Fusible Fusible Fusible
L N
L N L N
L N
Maestra
Esclava 1
H1 H2
Esclava 2
H1 H2
Esclava X
H1 H2
Resistencia adicional
Sólo necesita la
resistencia adicional
en P y Q la última
unidad interior.
......
SW9
ON
OFF
SW9
Selecc.
unidad
maestra
Power supply
Utilice cable apantallado y conectado a tierra.
On/Off
Fusible
Caja de distribución Caja de distribución Caja de distribución Caja de distribución

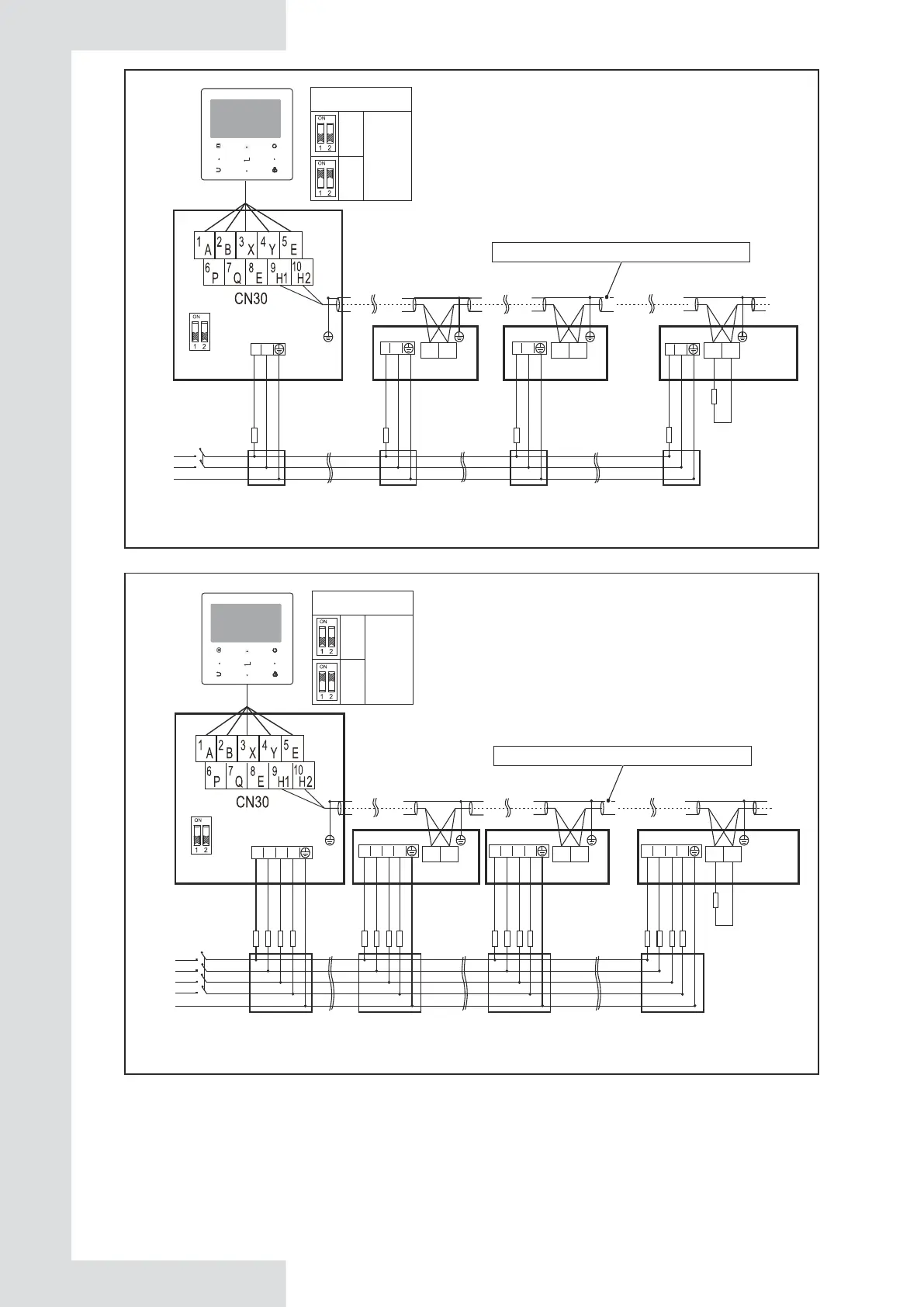

Diagrama de conexión del sistema de control eléctrico del sistema paralelo (3N~)
Maestra
Esclava 1
H1 H2
Esclava 2
H1 H2
Esclava X
H1 H2
Resistencia adicional
......
SW9
ON
OFF
SW9
L1
L2 L3 N
Fusible
L1
L2 L3 N
Fusible
L1 L2 L3 N
Fusible
L1 L2 L3 N
ATENCIÓN
1.
La función paralela del sistema solo admite 6 máquinas como máximo.
2.
Para garantizar el éxito del direccionamiento automático, todas las máquinas deben estar conectadas a
la misma fuente de alimentación y encendidas de manera uniforme.
3.
Solo la unidad maestra puede conectar el controlador, y debe poner el SW9 en "encendido" de la
unidad maestra o la unidad esclava no puede conectar con el controlador.
4.
Utilice cable apantallado y la capa de blindaje debe estar conectada a tierra.
Diagrama de conexión del sistema de control eléctrico del sistema paralelo (1N ~)
41
Selecc.
unidad
maestra
Sólo necesita la
resistencia adicional
en P y Q la última
unidad interior.
