Cable cobre
Conexiones de cableado de alimentación adecuadas

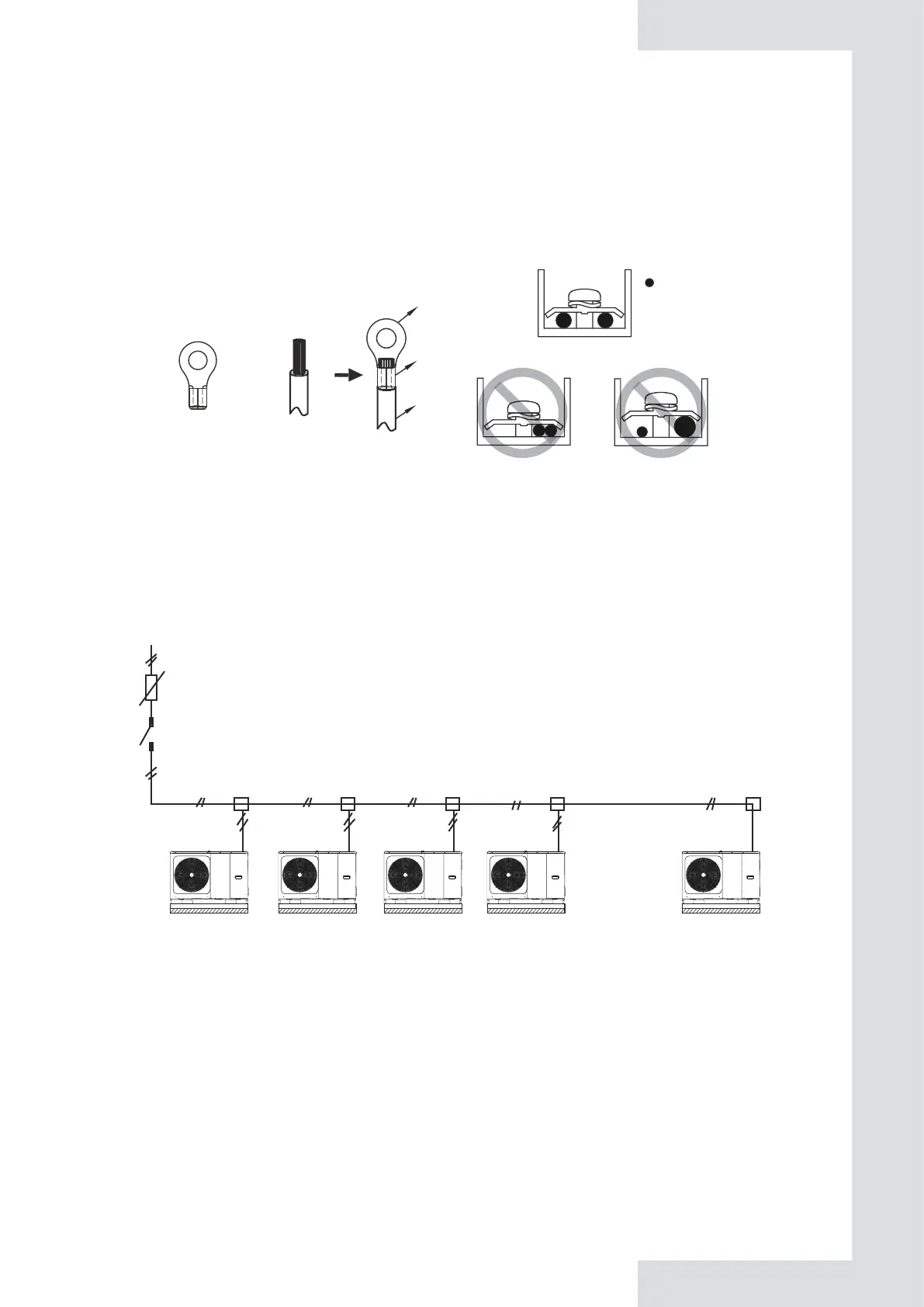

Figura 9.2Figura 9.1
Conexión del cable de alimentación del sistema paralelo
•Utilice una fuente de alimentación dedicada para la unidad interior que sea diferente de la fuente de alimentación para
la unidad exterior.
•Utilice la misma fuente de alimentación, disyuntor y dispositivo de protección contra fugas para las unidades interiores
conectadas a la misma unidad exterior.
• No conecte dos cables de alimentación con diámetros diferentes al mismo terminal de suministro de energía (puede
provocar el sobrecalentamiento de los cables debido a un cableado suelto) (Ver Figura 9.2).
Cuando conecte al terminal de la fuente de alimentación, utilice el terminal de tipo ojal con la carcasa de aislamiento
(consulte la Figura 9.1).
Utilice un cable de alimentación que cumpla con las especificaciones y conéctelo firmemente. Para evitar que el cable
se salga por fuerza externa, asegúrese de que esté bien fijado.
Si no se puede utilizar un terminal de cableado circular con la carcasa de aislamiento, asegúrese de que:
+
Cable
Tubo aislante
Terminal
ojal
Alimentación
Interruptor
Interruptor manual
Caja de distribución de cables
......
42
