5
D

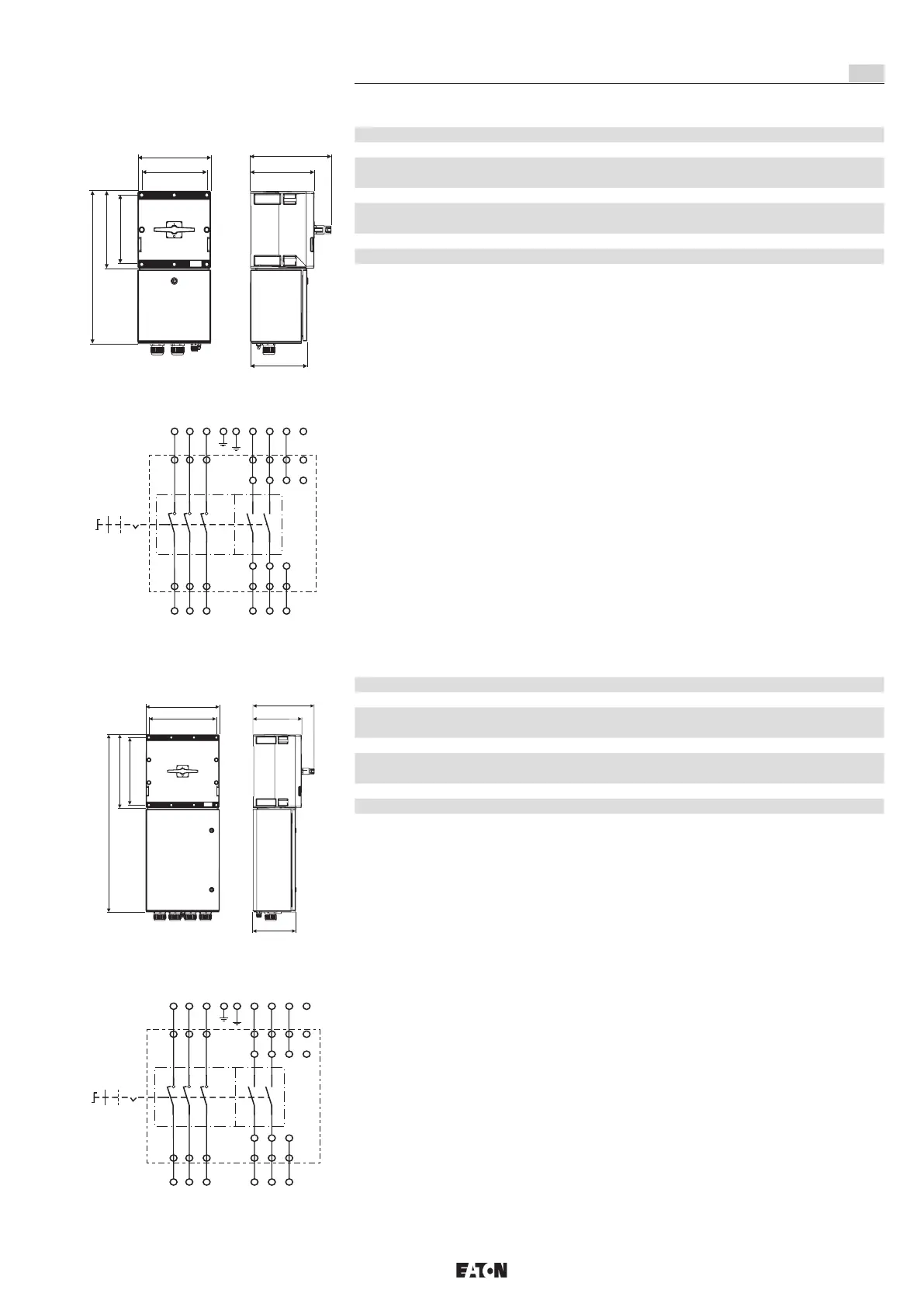

Explosionsgeschützte Ex-d (e) Steuereinheit, Verteilung
aus Leichtmetall GHG 64
1.2.1.1 Haupt-/ Sicherheitsschalter GHG 64 .. (80 A)
Bemessungsspannung 690 V, 50/60 Hz
Bemessungsstrom 80 A
Zulässige Kurzschlussvorsicherung bis UN 400 V bis UN 500 V bis UN 690 V
100 A/gG 100 A/gG –
Schaltvermögen AC 23 80 A 58 A 20 A
Leitungseinführung gemäß Kundenspezifikation im Rahmen der
Zulassung
Anschlussklemme 2 x 1,5 - 35 mm²
Prüfdrehmoment Anschlussklemme 2,5 Nm
Gewicht 3-polig gem. Spezifikation
6-polig gem. Spezifikation
1.2.1.2 Haupt-/ Sicherheitsschalter GHG 64 .. (250 A)
Bemessungsspannung 690 V, 50/60 Hz
Bemessungsstrom 250 A
Zulässige Kurzschlussvorsicherung bis UN 400 V bis UN 500 V bis UN 690 V
315 A/gG 315 A/gG –
Schaltvermögen AC 23 250 A 250 A 250 A
Leitungseinführung gemäß Kundenspezifikation im Rahmen der
Zulassung
Anschlussklemme M8 x 25
Prüfdrehmoment Anschlussklemme 22 Nm
Gewicht 3-polig gem. Spezifikation
6-polig gem. Spezifikation
Maßbild
Gehäuse Gr. 80 A
Maßbild
Gehäuse Gr. 250 A
1
2
3
4
5
6
L1IN L2 L3 PE PE 11 13 PE
11 13 PE
11 13
12 14
12 14
L1OUT L2 L3 12 14
90°
0°
0
I
Schaltbild
Sicherheitsschalter bis 250 A
1
2
3
4
5
6
L1IN L2 L3 PE PE 11 13 PE
11 13 PE
11 13
12
14
12 14
L1OUT L2 L3 12 14
90°
0°
0
I
Schaltbild
Sicherheitsschalter bis 80 A
320
320
357
284295
254
255
934,5
320
320
295
357
284
254
255
634,5
