6
D
Explosionsgeschützte Ex-d (e) Steuereinheit, Verteilung
aus Leichtmetall GHG 64
1.2.1.3 Haupt-/ Sicherheitsschalter GHG 64 .. (400 A)
Bemessungsspannung 690 V, 50/60 Hz
Bemessungsstrom 400 A
Zulässige Kurzschlussvorsicherung bis UN 400 V bis UN 500 V bis UN 690 V
500 A/gG 500 A/gG –
Schaltvermögen AC 23 400 A 400 A 400 A
Leitungseinführung gemäß Kundenspezifikation im Rahmen der
Zulassung
Anschlussklemme M10 x 30
Prüfdrehmoment Anschlussklemme 44 Nm
Gewicht 3-polig gem. Spezifikation
6-polig gem. Spezifikation
1.2.1.4 Hilfskontakte
Bemessungsspannung 690 V, 50/60 Hz
Bemessungsstrom 20 A
Zulässige Kurzschlussvorsicherung 25 A/gL bei 690 V
Schaltvermögen AC 23 AC 15 230 V / 8,0 A 400 V / 6,0 A
DC 13 24 V / 6,0 A 230 V / 0,4A
Ausführung mit Goldspitzkontakten max 400 mA
Anschlussklemmen 2 x 1,5 - 4,0 mm²
Prüfdrehmoment Anschlussklemme 2,5 Nm
1.2.1.5 Eigensichere Schalterstromkreise
Sicherheitstechnische Maximalspannung U
m
690 V eff
Galvanisch sicher getrennt von allen anderen
Stromkreisen und von Erde.

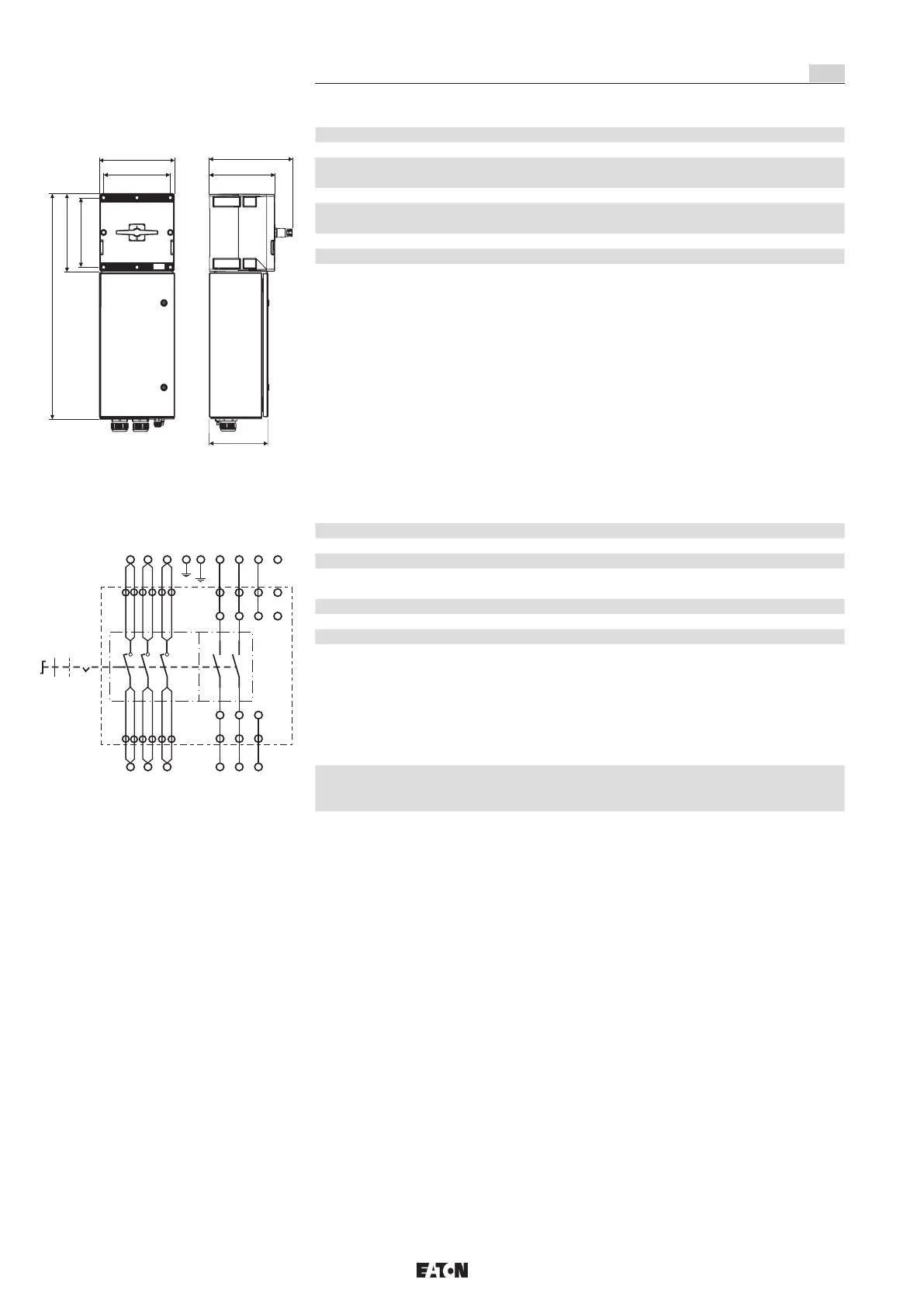

Maßbild
Gehäuse Gr. 400 A
1
2
3
4
5
6
L1IN L2 L3 PE PE 11 13 PE
11 13 PE
11 13
12
14
12 14
L1OUT L2 L3 12 14
90°
0°
0
I
Schaltbild
Sicherheitsschalter bis 400 A
430
430
357
405
365
1046,5
284
430
